Гидролинии рабочего оборудования (BE стрела 6.8m, BER стрела 6.8m) — HITACHI ZX670LCR-3

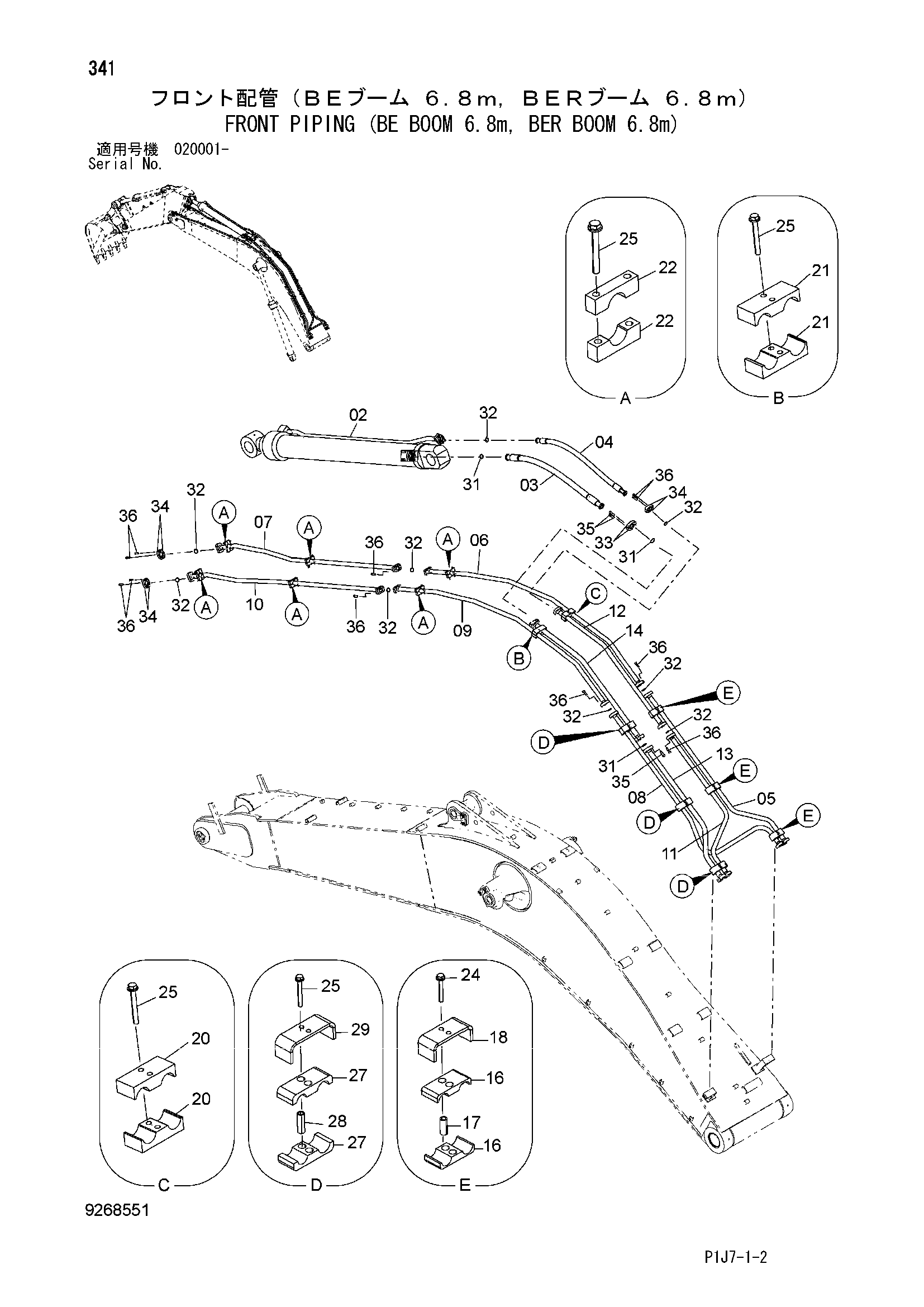

Заводская схема «Гидролинии рабочего оборудования (BE стрела 6.8m, BER стрела 6.8m)» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4643513 | Гидроцилиндр рукояти | 1 |
| 03 | 4414283 | Шланг | 1 |
| 04 | 4645583 | Шланг | 1 |
| 05 | 7049573 | Трубка | 1 |
| 06 | 7051459 | Трубка | 1 |
| 07 | 8106614 | Трубка | 1 |
| 08 | 7049574 | Трубка | 1 |
| 09 | 7051460 | Трубка | 1 |
| 10 | 8106615 | Трубка | 1 |
| 11 | 7049556 | Трубка | 1 |
| 12 | 8106616 | Трубка | 1 |
| 13 | 7049555 | Трубка | 1 |
| 14 | 8106617 | Трубка | 1 |
| 16 | 4337125 | Хомут | 6 |
| 17 | 4304539 | Проставка | 6 |
| 18 | 4304481 | Хомут трубки | 3 |
| 20 | 4645251 | Хомут трубки | 2 |
| 21 | 4645252 | Хомут трубки | 2 |
| 22 | 4645250 | Хомут трубки | 12 |
| 24 | J271285 | Болт с шайбой | 6 |
| 24A | J901285 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271200 | Болт с шайбой | 22 |
| 25A | J901200 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4645253 | Хомут | 6 |
| 28 | 4342699 | Проставка | 6 |
| 29 | 4342695 | Хомут трубки | 3 |
| 31 | 4510169 | Уплотнительное кольцо | 3 |
| 32 | 4508805 | Уплотнительное кольцо | 9 |
| 33 | 4075854 | Разъёмный фланец | 2 |
| 34 | 4089703 | Разъёмный фланец | 6 |
| 35 | M341650 | Болт с внутренним шестигранником | 8 |
| 36 | M341450 | Болт с внутренним шестигранником | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
