Воздушный фильтр — HITACHI ZX670LCR-3

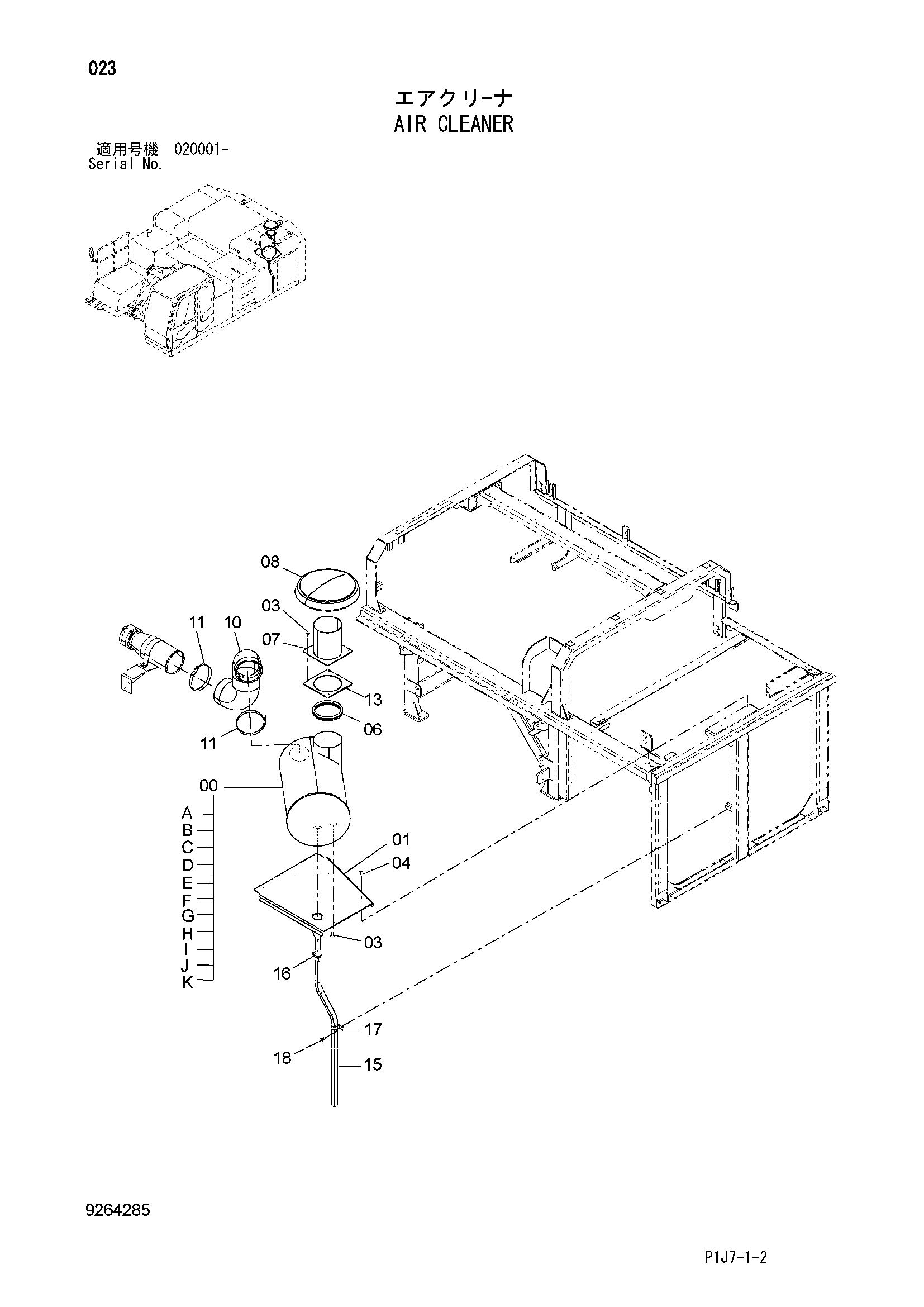

Заводская схема «Воздушный фильтр» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4634745 | Фильтр воздушный в сборе | 1 |
| 00B | 4240295 | Элемент (внутренний) | 1 |
| 00C | 4240294 | Элемент (наружный) | 1 |
| 00D | 4337642 | Гайка | 1 |
| 00E | 4257360 | Гайка | 1 |
| 00F | 4297292 | Крышка | 1 |
| 00G | 4162833 | Гайка винг | 1 |
| 00H | 4162834 | Зажим | 1 |
| 00I | 4257362 | Прокладка | 1 |
| 00J | 4419601 | Индикатор | 1 |
| 00K | 4474785 | Клапан | 1 |
| 01 | 8102702 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 8 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4450274 | Резиновая прокладка | 1 |
| 07 | 9764200 | Трубка воздушный | 1 |
| 08 | 4420871 | Колпачок | 1 |
| 10 | 3106707 | Воздушный шланг | 1 |
| 11 | 4312517 | Хомут шланга | 2 |
| 13 | 4654835 | Манжета | 1 |
| 15 | 4656208 | Трубка | 1 |
| 16 | 4011675 | Хомут шланга | 1 |
| 17 | 4190291 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
