Воздушный трубопроводы (1) — HITACHI ZX670LCR-3

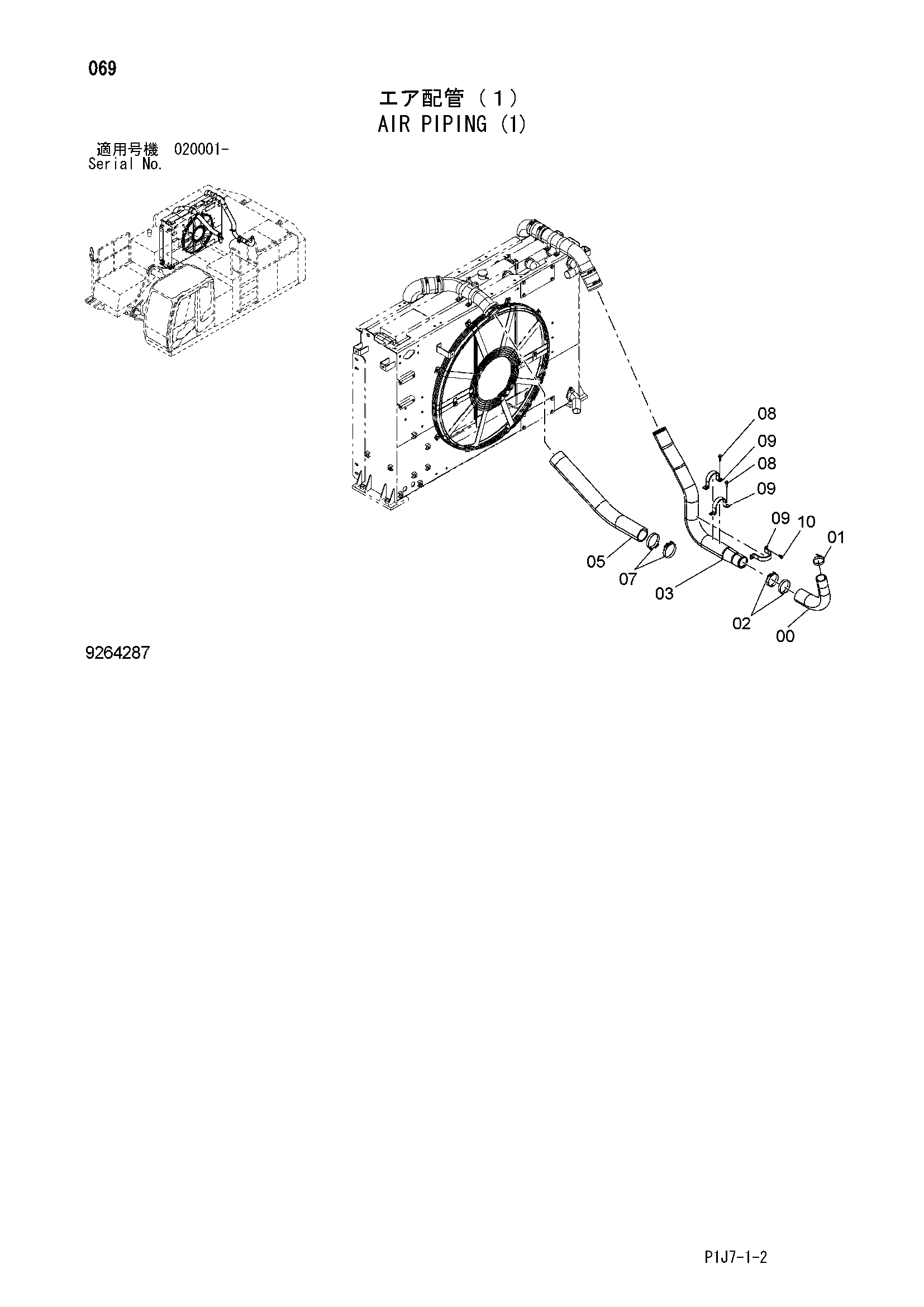

Заводская схема «Воздушный трубопроводы (1)» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644282 | Воздушный шланг | 1 |
| 01 | 4263764 | Хомут шланга | 1 |
| 02 | 4282484 | Хомут шланга | 2 |
| 03 | 8102397 | Трубка воздушный | 1 |
| 05 | 3106422 | Воздушный шланг | 1 |
| 07 | 4285234 | Хомут шланга | 2 |
| 08 | J271040 | Болт с шайбой | 4 |
| 08A | J901040 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4186854 | Хомут трубки | 3 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
