Автоматический. смазка (стрела 7.8m, H стрела 7.8m, R стрела 7.8m) — HITACHI ZX670LCR-3

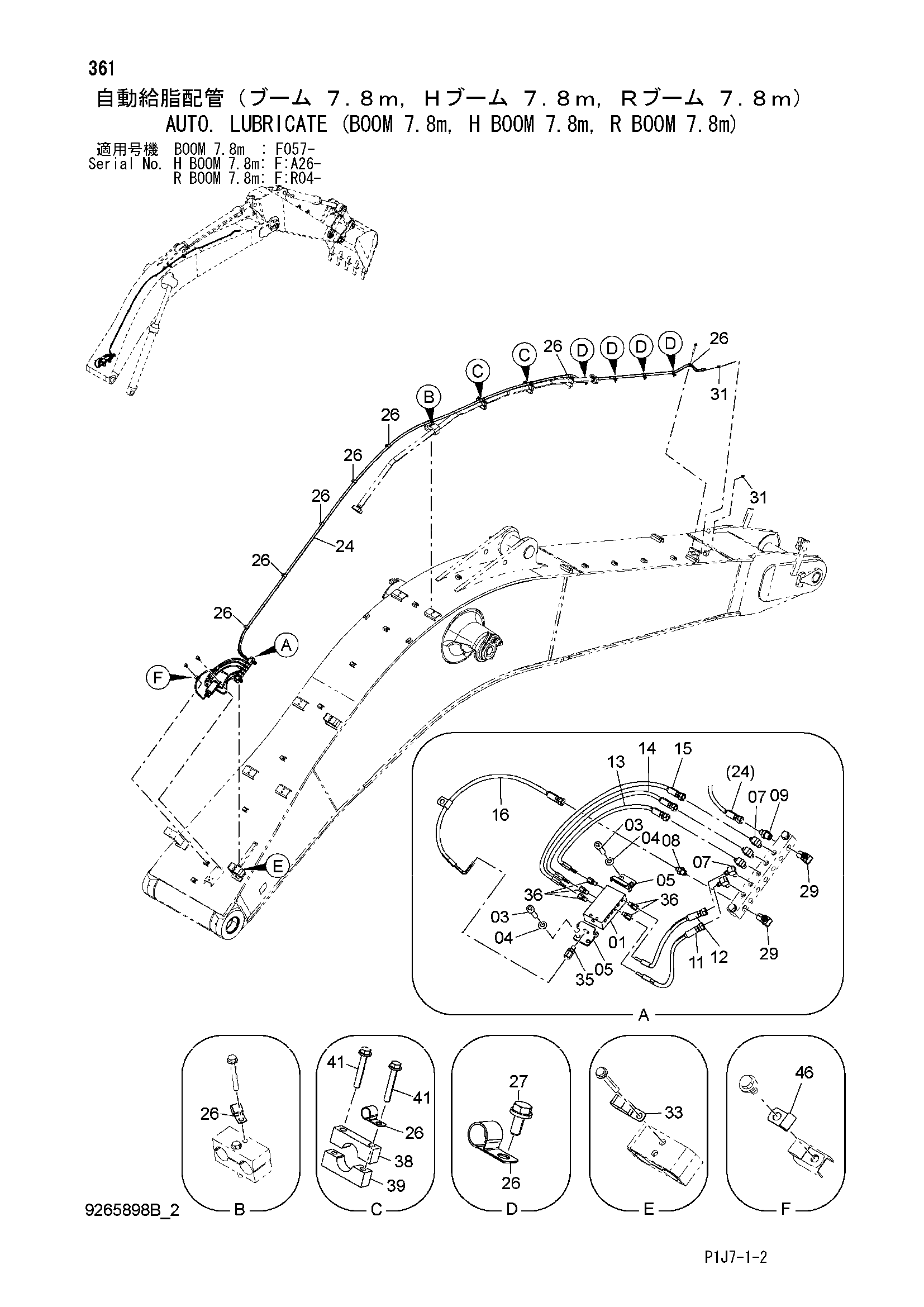

Заводская схема «Автоматический. смазка (стрела 7.8m, H стрела 7.8m, R стрела 7.8m)» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4399996 | Клапан | 1 |
| 03 | M341030 | Болт с внутренним шестигранником | 4 |
| 04 | J222010 | Шайба | 4 |
| 05 | 4361320 | Хомут | 2 |
| 07 | 4154656 | Угловой штуцер | 5 |
| 08 | 4215649 | Адаптер | 1 |
| 09 | 4215650 | Адаптер | 1 |
| 11 | 4668003 | Пластиковый шланг | 1 |
| 12 | 4668002 | Пластиковый шланг | 1 |
| 13 | 4657403 | Пластиковый шланг | 1 |
| 14 | 4610840 | Пластиковый шланг | 1 |
| 15 | 4657391 | Пластиковый шланг | 1 |
| 16 | 4606099 | Пластиковый шланг | 1 |
| 24 | 4657404 | Шланг | 1 |
| 26 | 4190274 | Зажим | 14 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4154657 | Угловой штуцер | 2 |
| 31 | 4215650 | Адаптер | 2 |
| 33 | 4192034 | Зажим | 1 |
| 35 | 4404159 | Штуцер трубки | 1 |
| 36 | 4364387 | Штуцер трубки | 5 |
| 38 | 4645250 | Хомут трубки | 2 |
| 39 | 4657318 | Хомут трубки | 2 |
| 41 | J271260 | Болт с шайбой | 4 |
| 41A | J901260 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 46 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
