Топливный бак — HITACHI ZX670LCR-3

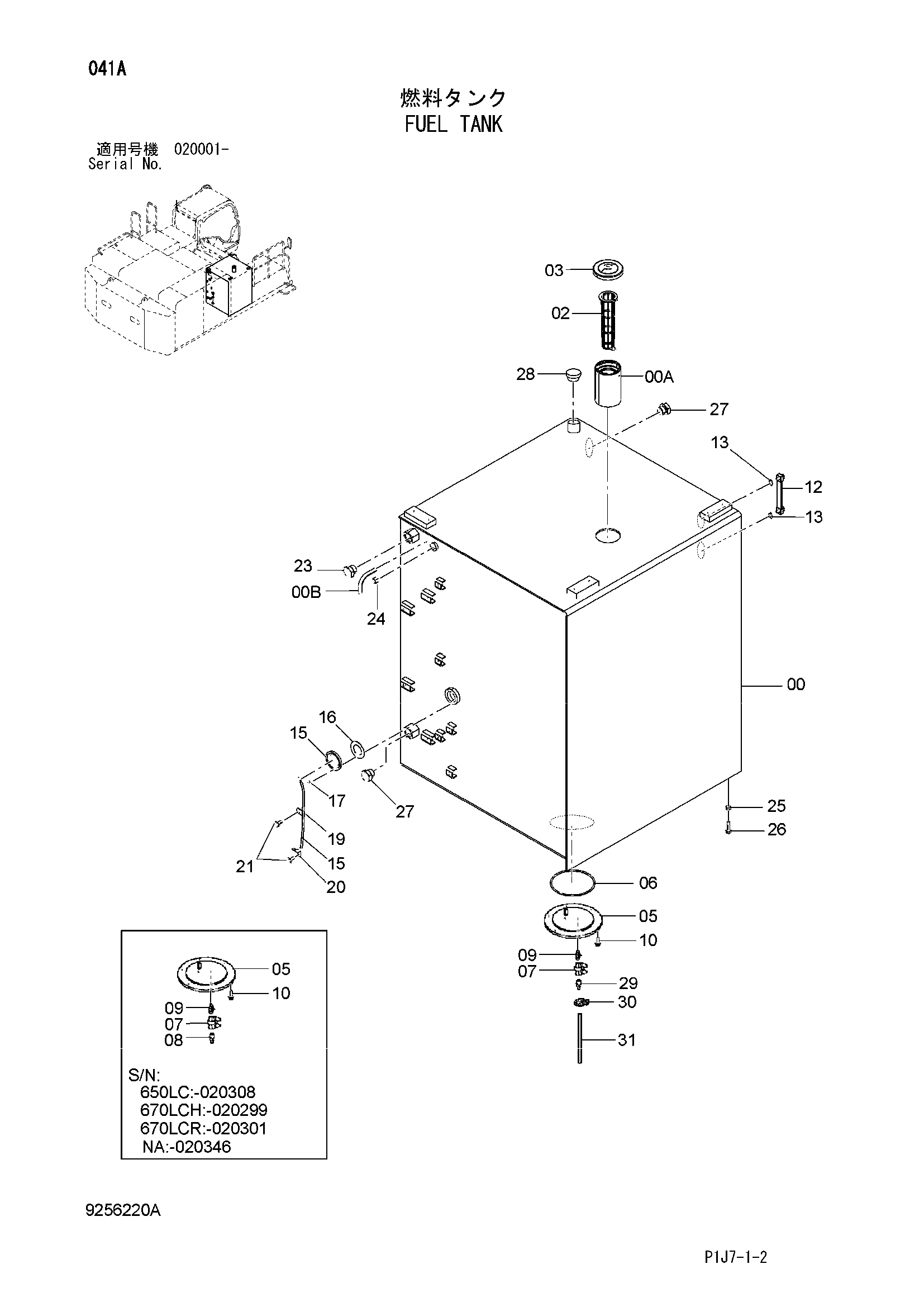

Заводская схема «Топливный бак» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024008 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4653213 | Трубка | 1 |
| 02 | 4372619 | Сетчатый фильтр | 1 |
| 03 | 4361638 | Колпачок | 1 |
| 03A | 4168820 | Манжета резиновый | 1 |
| 05 | 8104209 | Крышка | 1 |
| 06 | A810160 | Уплотнительное кольцо | 1 |
| 07 | 4374265 | Шаровой клапан | 1 |
| 08 | 94-2011 | Пробка | 1 |
| 09 | 94-1901 | Адаптер | 1 |
| 10 | J271030 | Болт с шайбой | 6 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 8033923 | Указатель уровня | 1 |
| 12A | 4100967 | Болт | 2 |
| 13 | 449558 | Уплотнительная шайба | 4 |
| 15 | 4257128 | Поплавок | 1 |
| 16 | 4269607 | Манжета | 1 |
| 17 | J450510 | Винт с шайбой | 5 |
| 19 | 4190276 | Зажим | 1 |
| 20 | 4257159 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | A885008 | Пробка | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4655968 | Пробка | 1 |
| 25 | 4404209 | Проставка | 8 |
| 26 | J921890 | Болт | 8 |
| 27 | A885008 | Пробка | 2 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | A885004 | Пробка | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4449362 | Адаптер | 1 |
| 30 | 4514700 | Зажим шланг | 1 |
| 31 | 4654132 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
