Глушитель — HITACHI ZX670LCR-3

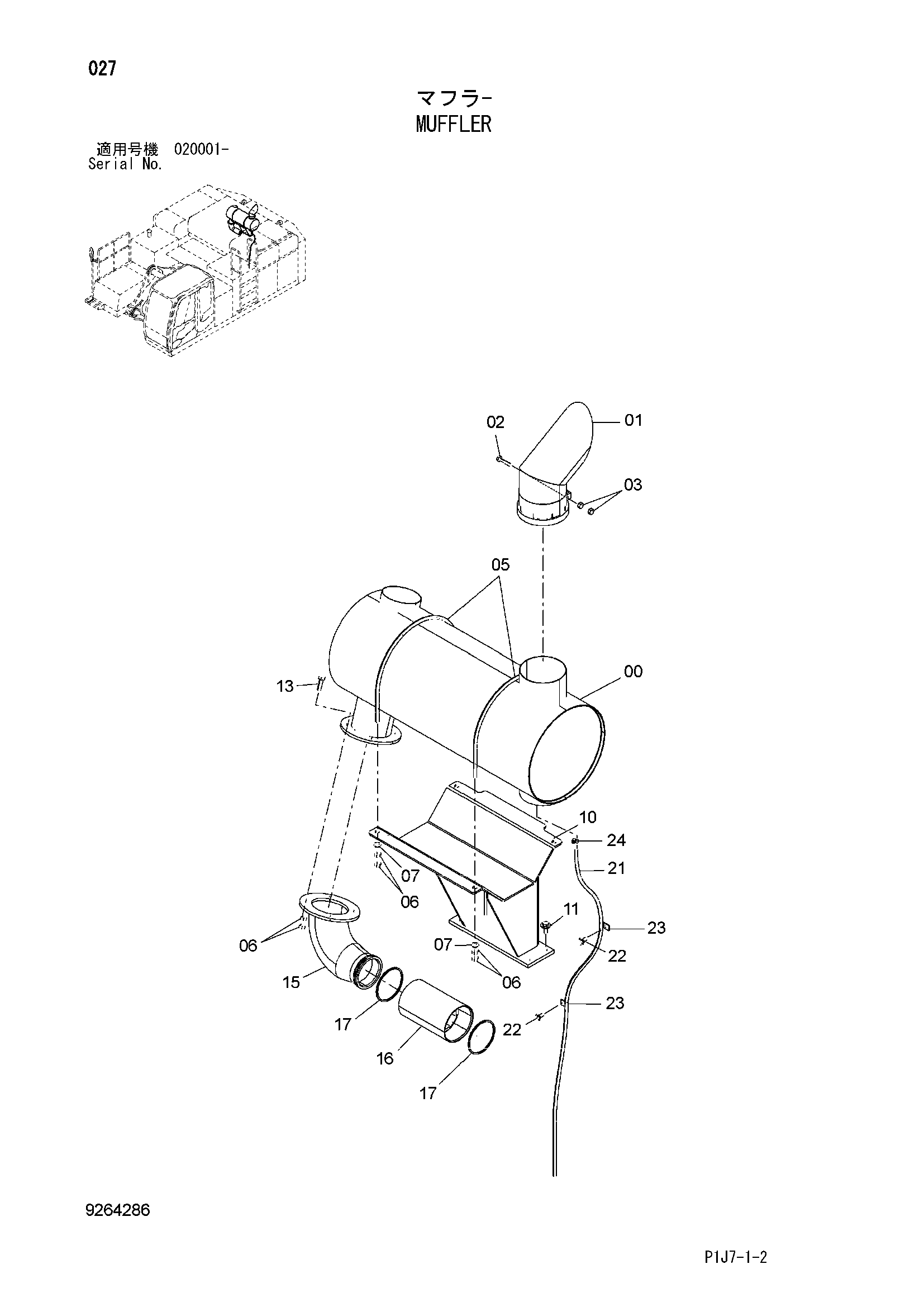

Заводская схема «Глушитель» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4639577 | Глушитель | 1 |
| 01 | 8086588 | Выпускная труба | 1 |
| 02 | J921050 | Болт | 1 |
| 03 | M520010 | Гайка | 2 |
| 05 | 4641442 | U-образный болт | 2 |
| 06 | M520012 | Гайка | 16 |
| 07 | A590112 | Плоская шайба | 4 |
| 10 | 7048828 | Кронштейн | 1 |
| 11 | J281235 | Болт с шайбой | 4 |
| 11A | J901235 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 13 | J901240 | Болт | 4 |
| 15 | 8102300 замена: 8112479 | Трубка | 1 |
| 15 | 8112479 | Выпускная труба | 1 |
| 16 | 9766002 | Трубка | 1 |
| 17 | 4272539 | Уплотнительное кольцо | 2 |
| 21 | 4639572 | Трубка | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 457793 | Зажим | 2 |
| 24 | 4508575 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
