Крышка рама — HITACHI ZX670LCH-5G

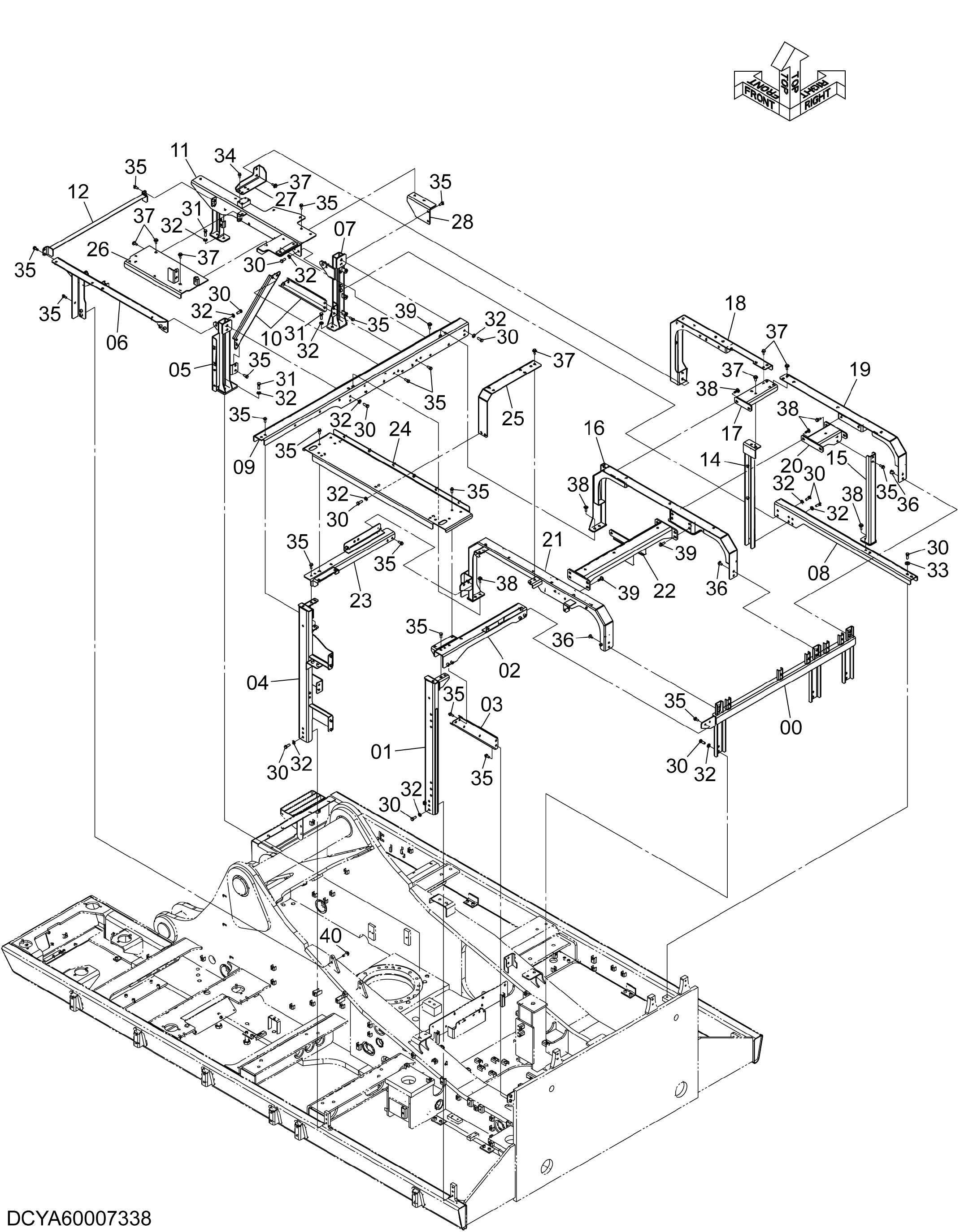

Заводская схема «Крышка рама» для HITACHI ZX670LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7058991	Балка	1
01	9772615	Опора	1
02	8122473	Балка	1
03	4645303	Браке	1
04	6028217	Опора	1
05	7059003	Рама	1
06	7059127	Опора	1
07	7059010	Рама	1
08	7059067	Балка	1
09	7059019	Балка	1
10	9765283	Браке	2
11	YA40006829	Опора	1
12	8122327	Балка	1
14	YA40006822	Опора	1
15	8122450	Опора	1
16	7059029	Опора	1
17	8122456	Балка	1
18	YA40006824	Опора	1
19	7058901	Опора	1
20	8122455	Балка	1
21	6028497	Опора	1
22	7059043	Балка	1
23	8124587	Балка	1
24	7060294	Крышка	1
25	YA40006825	Опора	1
26	YA40006826	Кронштейн	1
27	YA40006827	Кронштейн	1
28	YA40006828	Кронштейн	1
30	J921440	Болт	28
31	J921445	Болт	6
32	J222014	Шайба	32
33	4086894	Шайба	2
34	J271230	Болт с шайбой	4
34A	J901230	Болт	1
34B	J222012	Шайба	1
35	J271235	Болт с шайбой	41
35A	J901235	Болт	1
35B	J222012	Шайба	1
36	J281230	Болт с шайбой	6
36A	J901230	Болт	1
36B	4249324	Шайба	1
37	J281235	Болт с шайбой	14
37A	J901235	Болт	1
37B	4249324	Шайба	1
38	J281240	Болт с шайбой	12
38A	J901240	Болт	1
38B	4249324	Шайба	1
39	J281245	Болт с шайбой	10
39A	J901245	Болт	1
39B	4249324	Шайба	1
40	J281250	Болт с шайбой	2
40A	J901250	Болт	1
40B	4249324	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
