Стрела правый (правый)(с освещение крышка) — HITACHI ZX670LCH-5G

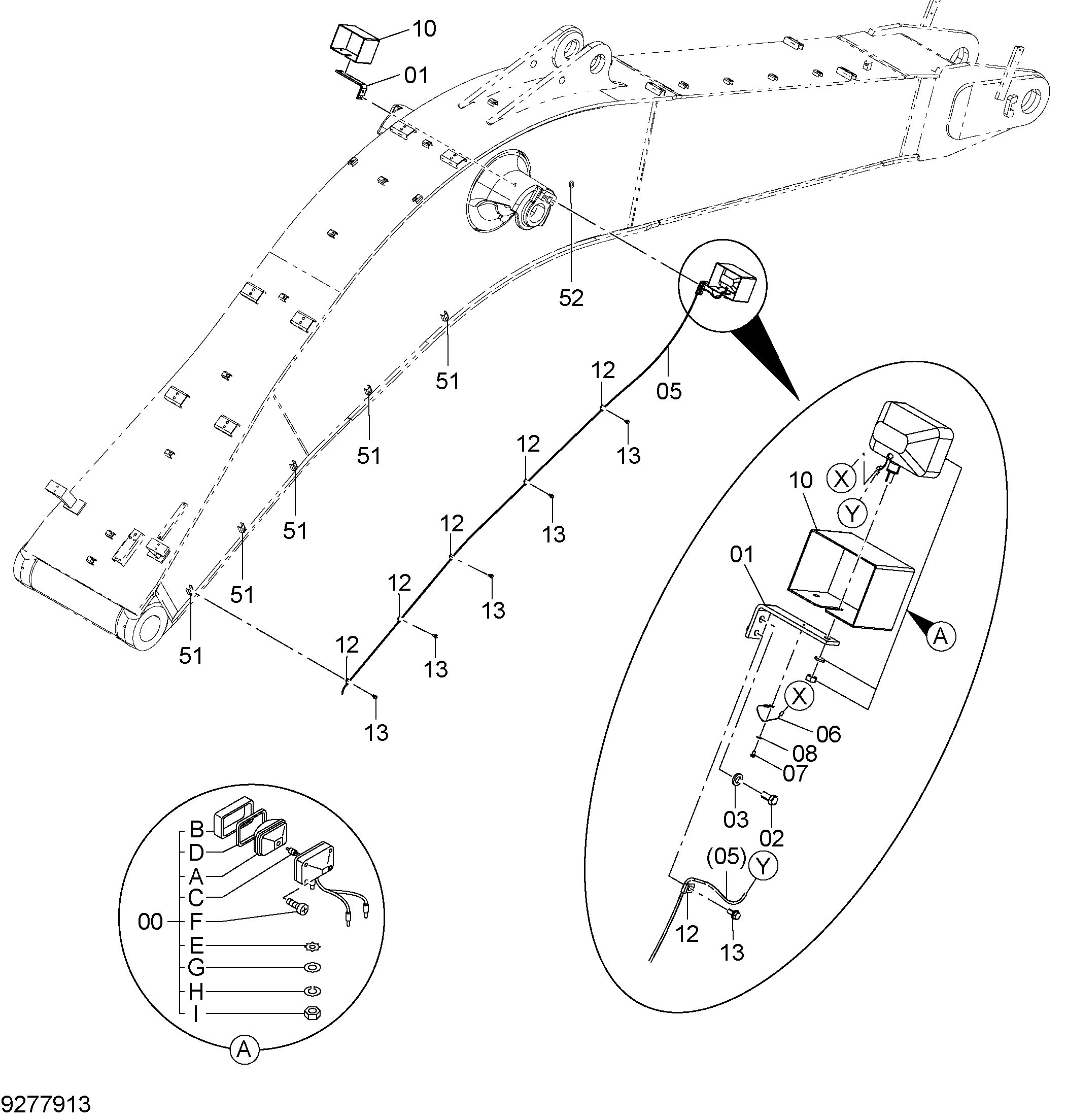

Заводская схема «Стрела правый (правый)(с освещение крышка)» для HITACHI ZX670LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 00 | 4326800 | Фонарь головка в сборе | 1 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 9767164 | Кронштейн | 1 |
| 02 | J901430 | Болт | 1 |
| 03 | J222014 | Шайба | 1 |
| 05 | 4299948 | Жгут проводов | 1 |
| 06 | 4271788 | Жгут проводов | 1 |
| 07 | M430610 | Винт | 1 |
| 08 | A590106 | Плоская шайба | 1 |
| 10 | 8107409 | Крышка | 1 |
| 12 | 4190271 | Зажим | 6 |
| 13 | J271025 | Болт с шайбой | 6 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 51 | 9761677 | Седло винта | 5 |
| 52 | 4644727 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
