Скальный ковш 3.3m3 (JIS 94)(реинфоркед) — HITACHI ZX670LCH-5G

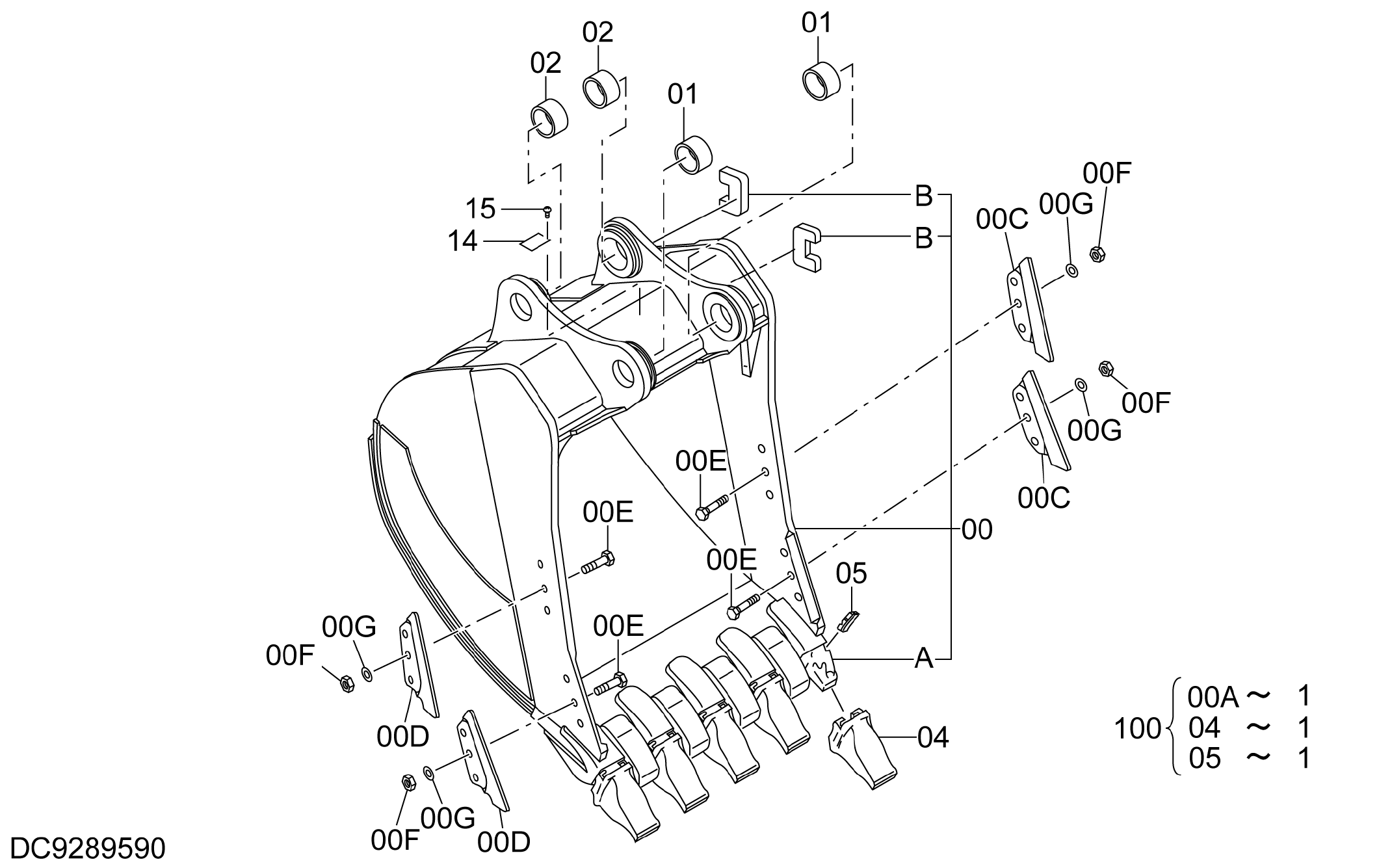

Заводская схема «Скальный ковш 3.3m3 (JIS 94)(реинфоркед)» для HITACHI ZX670LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9289590 | Скальный ковш в сборе | 1 | |
| 00 | 4683226 | Ковш | 1 |
| 00A | 4472842 | Адаптер тоох | 5 |
| 00B | 4379222 | Ограничитель | 2 |
| 00C | 4435856 | Кожух | 2 |
| 00D | 4435857 | Кожух | 2 |
| 00E | 4218740 | Болт башмак | 12 |
| 00F | J953027 | Гайка | 12 |
| 00G | 4085857 | Шайба | 12 |
| 01 | 4661081 | Втулка | 2 |
| 02 | 4661082 | Втулка | 2 |
| 04 | 4255718 | Коронка зуба | 5 |
| 05 | 4397063 | Стопорный палец | 5 |
| 15 | M492564 | Приводной винт | 4 |
| 100 | 9267998 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
