Воздушный трубопроводы — HITACHI ZX670LCH-5G

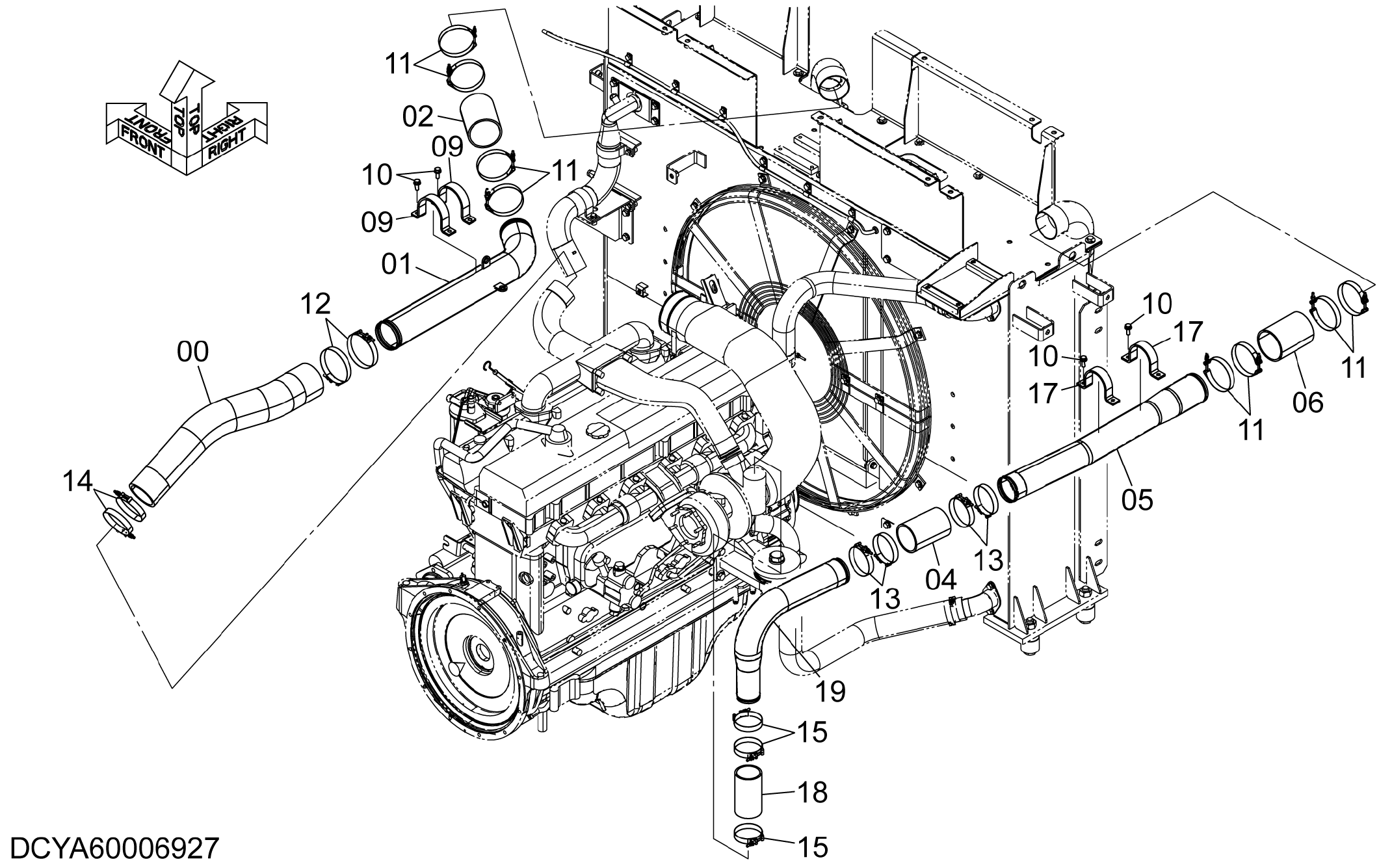

Заводская схема «Воздушный трубопроводы» для HITACHI ZX670LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00009601 | Воздушный шланг | 1 |
| 01 | YA40006566 | Трубка воздушный | 1 |
| 02 | 4644285 | Воздушный шланг | 1 |
| 04 | 4451481 | Воздушный шланг | 1 |
| 05 | YA40008243 | Трубка воздушный | 1 |
| 06 | 4644283 | Воздушный шланг | 1 |
| 09 | 4186854 | Хомут трубки | 2 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4282485 | Хомут шланга | 8 |
| 12 | 4282487 | Хомут шланга | 2 |
| 13 | 4282484 | Хомут шланга | 4 |
| 14 | 4263766 | Хомут шланга | 2 |
| 15 | 4282483 | Хомут шланга | 3 |
| 17 | 4000910 | Хомут трубки | 2 |
| 18 | 4620019 | Воздушный шланг | 1 |
| 19 | YA40009301 | Трубка воздушный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
