Облицовка (2-1) — HITACHI ZX670LCH-5G

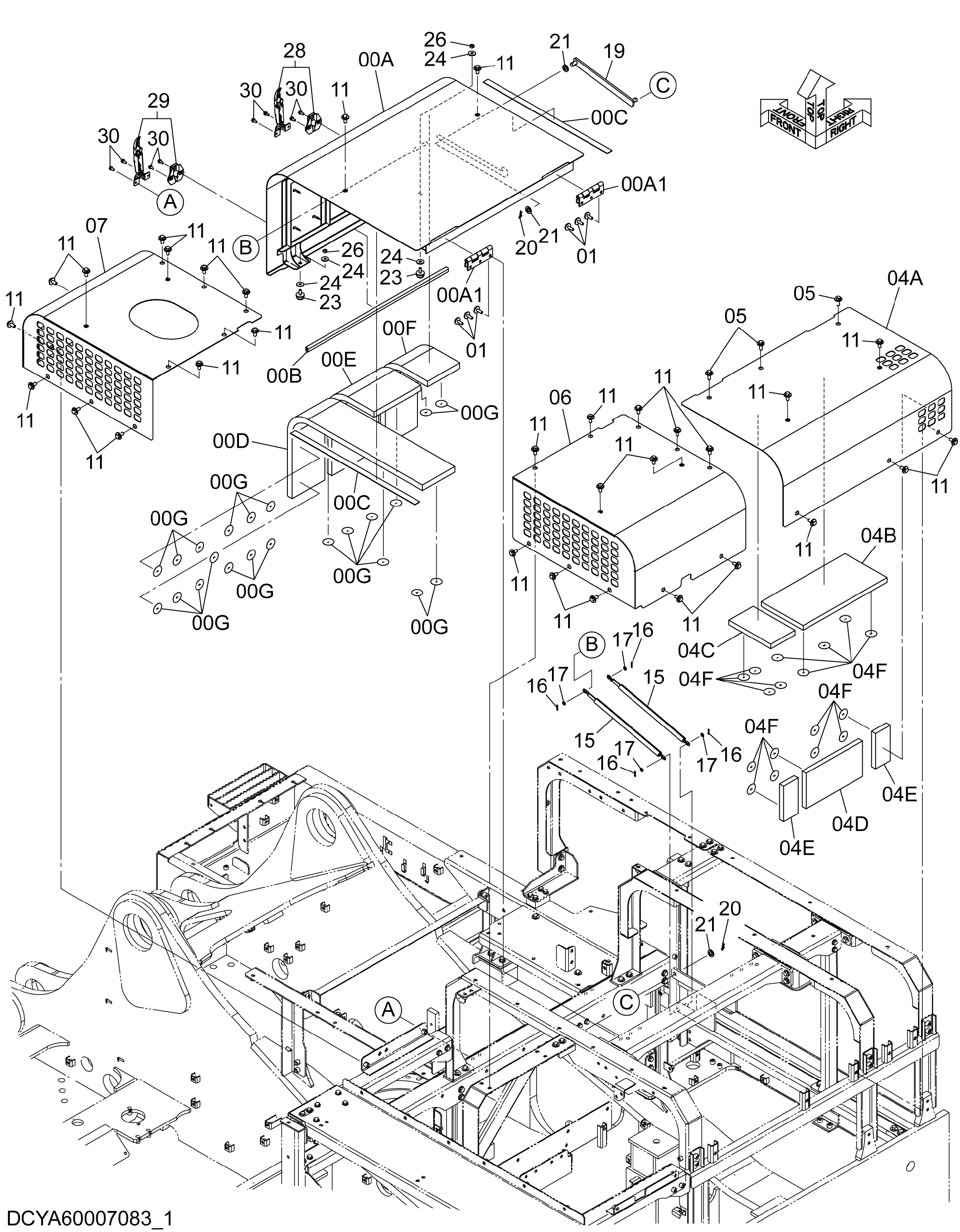

Заводская схема «Облицовка (2-1)» для HITACHI ZX670LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60012348 | Дверь | 1 |
| 00A | YA40011226 | Дверь | 1 |
| 00A1 | 4355938 | Петля | 2 |
| 00B | 4704788 | Резиновая прокладка | 1 |
| 00C | 4704790 | Резиновая прокладка | 2 |
| 00D | 4715984 | Резиновая прокладка | 1 |
| 00E | 4715985 | Резиновая прокладка | 1 |
| 00F | 4715986 | Резиновая прокладка | 1 |
| 00G | 4156886 | Шайба | 22 |
| 01 | J281035 | Болт с шайбой | 6 |
| 01A | J901035 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 04 | 7059070 | Крышка двигатель | 1 |
| 04A | 6028227 | Крышка двигатель | 1 |
| 04B | 4715980 | Стекловата | 1 |
| 04C | 4715981 | Стекловата | 1 |
| 04D | 4715982 | Стекловата | 1 |
| 04E | 4715983 | Стекловата | 2 |
| 04F | 4156886 | Шайба | 17 |
| 05 | J281235 | Болт с шайбой | 3 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | 8122490 | Крышка | 1 |
| 07 | YA60006920 | Крышка | 1 |
| 11 | J281230 | Болт с шайбой | 31 |
| 11A | J901230 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 15 | 4648439 | Гидроцилиндр | 2 |
| 16 | 4022697 | Стопорный палец | 4 |
| 17 | A590108 | Плоская шайба | 4 |
| 19 | 9756164 | Стойка | 1 |
| 20 | 4022701 | Стопорный палец | 2 |
| 21 | J222016 | Шайба | 3 |
| 23 | 4294508 | Ограничитель | 2 |
| 24 | J217083 | Шайба | 4 |
| 26 | J950010 | Гайка | 2 |
| 28 | 4377569 | Защёлка | 1 |
| 28A | 3077611 | Анкхор | 1 |
| 28B | 3077613 | Защёлка | 1 |
| 29 | 4377519 | Защёлка | 1 |
| 29A | 3077611 | Анкхор | 1 |
| 29B | 3077612 | Защёлка | 1 |
| 30 | J260820 | Болт с шайбой | 8 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
