Гидроцилиндр рукояти — HITACHI ZX670LCH-5G

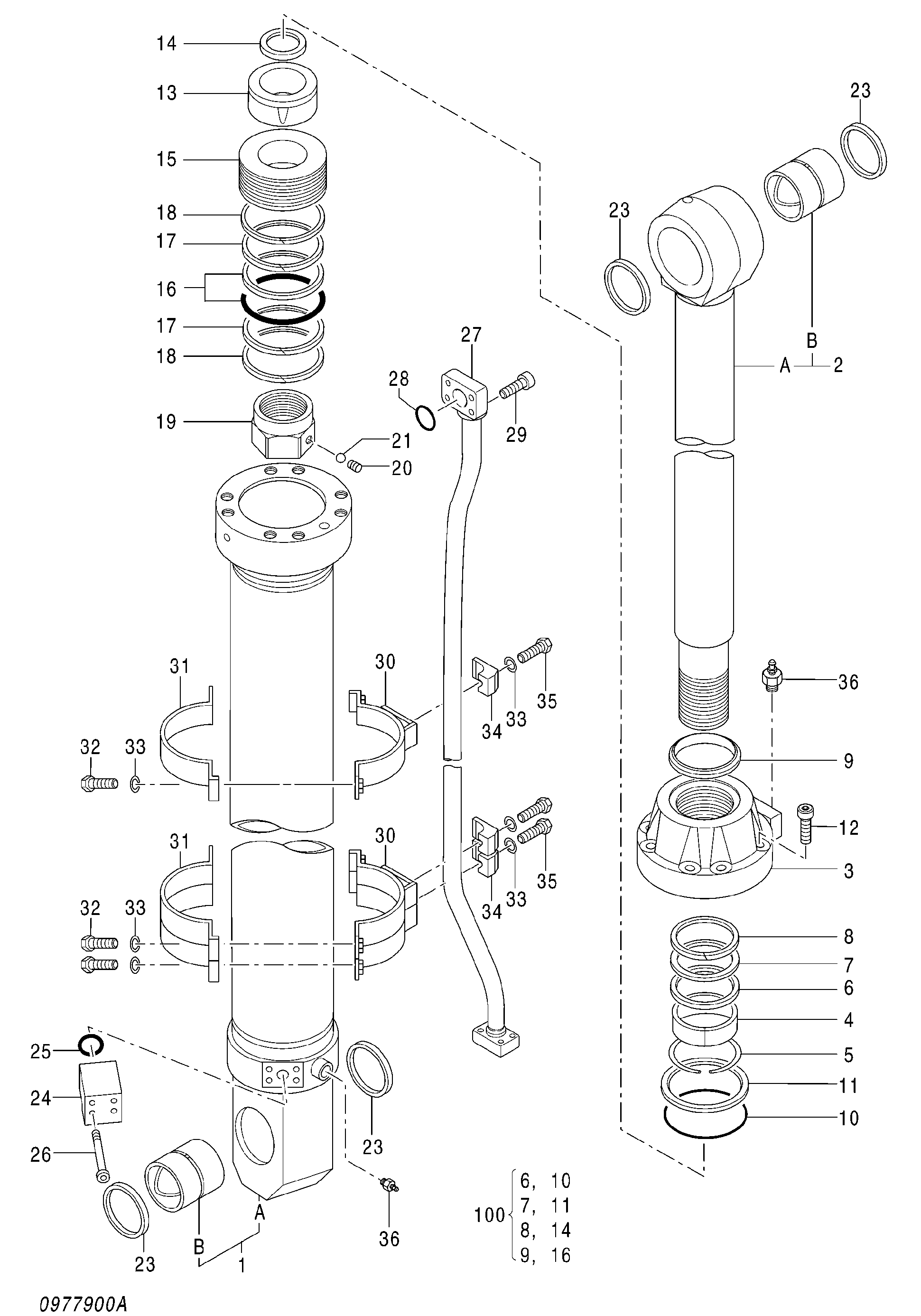

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX670LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4643513	Гидроцилиндр рукояти	1
1-23	4653859	Гидроцилиндр.(пипелесс)	1
1	0977901	Труба гидроцилиндра в сборе	1
1B	0645103	Втулка пальца	1
2	0977902	Шток поршня в сборе	1
2B	0645103	Втулка пальца	1
3	0977903	Головка гидроцилиндра	1
4	0379806	Втулка	1
5	0191415	Стопорное кольцо	1
6	0956502	Кольцо	1
7	0977904	U-образная манжета	1
8	0242505	Опорное кольцо	1
9	0977905	Грязесъёмное кольцо	1
10	A811190	Уплотнительное кольцо	1
11	0257007	Опорное кольцо	1
12	4104472	Болт с внутренним шестигранником	8
13	0645005	Амортизирующий подшипник	1
14	0645006	Уплотнение амортизатор	1
15	0702503	Поршень	1
16	0257010	Кольцо уплотнение в сборе	1
17	0977906	Направляющее кольцо	2
18	4199817	Кольцо	2
19	0965104	Гайка	1
20	0379815	Установочный винт	1
21	0109124	Стальной шарик	1
23	4205000	Пылезащитное уплотнение	4
24	0977907	Соединение	1
25	4069900	Уплотнительное кольцо	1
26	0242728	Болт с внутренним шестигранником	4
27	0977908	Трубка	1
28	955612	Уплотнительное кольцо	1
29	0158883	Болт с внутренним шестигранником	4
30	0977909	Лента	3
31	0977910	Лента	3
32	0379919	Болт	6
33	A590914	Пружинная шайба	9
34	0972307	Хомут трубки	3
35	0379918	Болт	3
36	0643016	Воздушный клапан	2
100	4652905	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
