Топливный бак — HITACHI ZX670LCH-5G

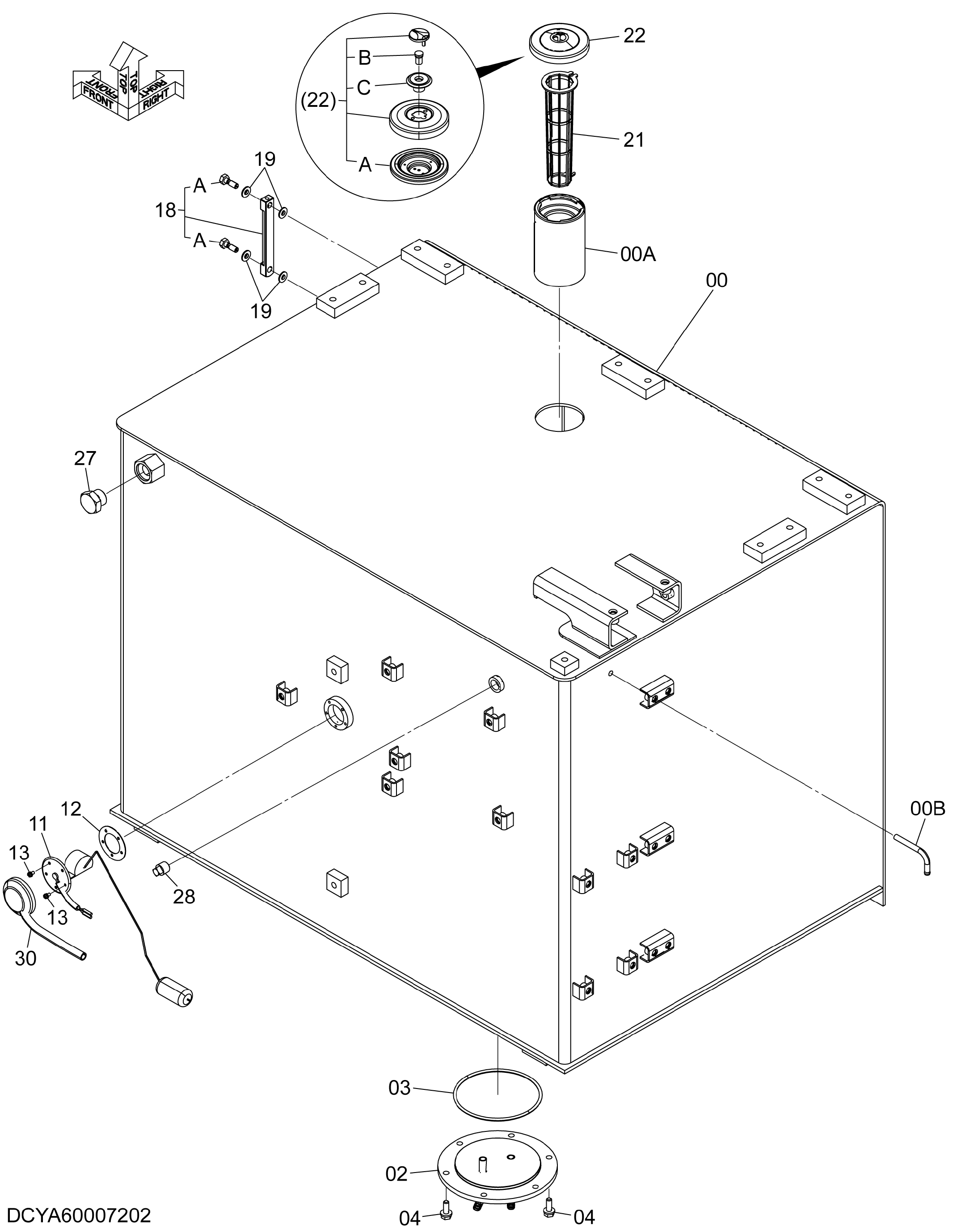

Заводская схема «Топливный бак» для HITACHI ZX670LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60007202 | Бак_топливный | 1 | |
| 00 | YA40006723 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4460751 | Трубка | 1 |
| 02 | 8124630 | Крышка | 1 |
| 03 | A810160 | Уплотнительное кольцо | 1 |
| 04 | J271030 | Болт с шайбой | 6 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 11 | 4664585 | Поплавок | 1 |
| 12 | 4269607 | Манжета | 1 |
| 13 | J450510 | Винт с шайбой | 5 |
| 18 | 8033923 | Указатель уровня | 1 |
| 18A | 4100967 | Болт | 2 |
| 19 | 449558 | Уплотнительная шайба | 4 |
| 21 | 4372619 | Сетчатый фильтр | 1 |
| 22 | 4361638 | Колпачок | 1 |
| 22A | 4168820 | Манжета резиновый | 1 |
| 22B | 4361411 | Гидроцилиндр. блокировка | 1 |
| 22C | 4355978 | Корпус | 1 |
| 27 | A885008 | Пробка | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4655968 | Пробка | 1 |
| 30 | 4207240 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
