Дренажные трубопроводы (1) — HITACHI ZX670LCH-5G

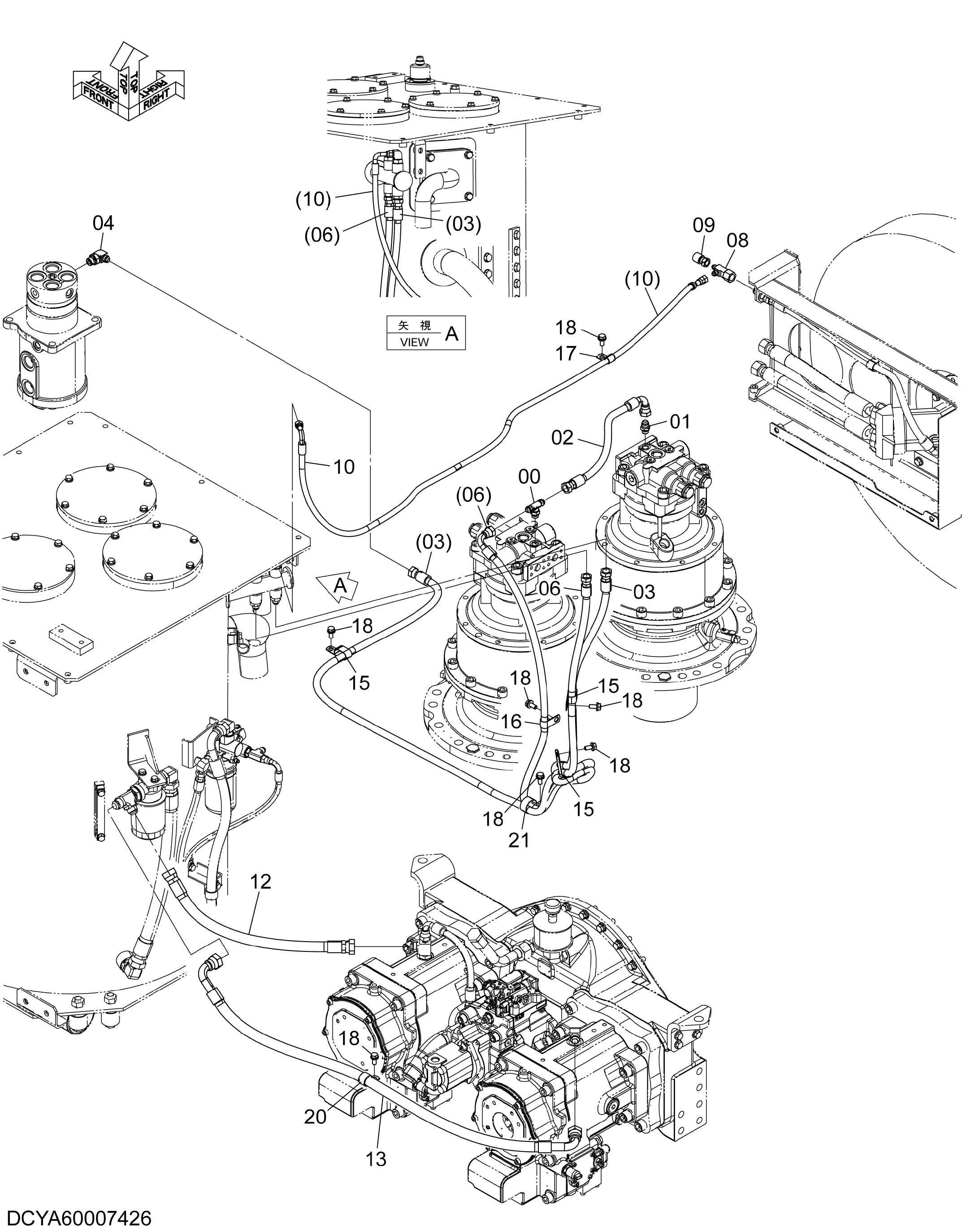

Заводская схема «Дренажные трубопроводы (1)» для HITACHI ZX670LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852534 | Тройник | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852134 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4695366 | Шланг | 1 |
| 03 | 9314981 | Хосеассй | 1 |
| 03A | 4488334 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 7 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 9314982 | Хосеассй | 1 |
| 06A | 4636895 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 5 |
| 08 | 4624066 | Соединительный штуцер | 1 |
| 09 | 4223518 | Пробка унион | 1 |
| 10 | YA00010139 | Шланг | 1 |
| 12 | 4373108 | Шланг | 1 |
| 13 | 4235226 | Шланг | 1 |
| 15 | 4190266 | Зажим | 3 |
| 16 | 4190277 | Зажим | 1 |
| 17 | 4190253 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 7 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4192035 | Зажим | 1 |
| 21 | 4190291 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
