Гидроцилиндр ковша — HITACHI ZX670LCH-5B

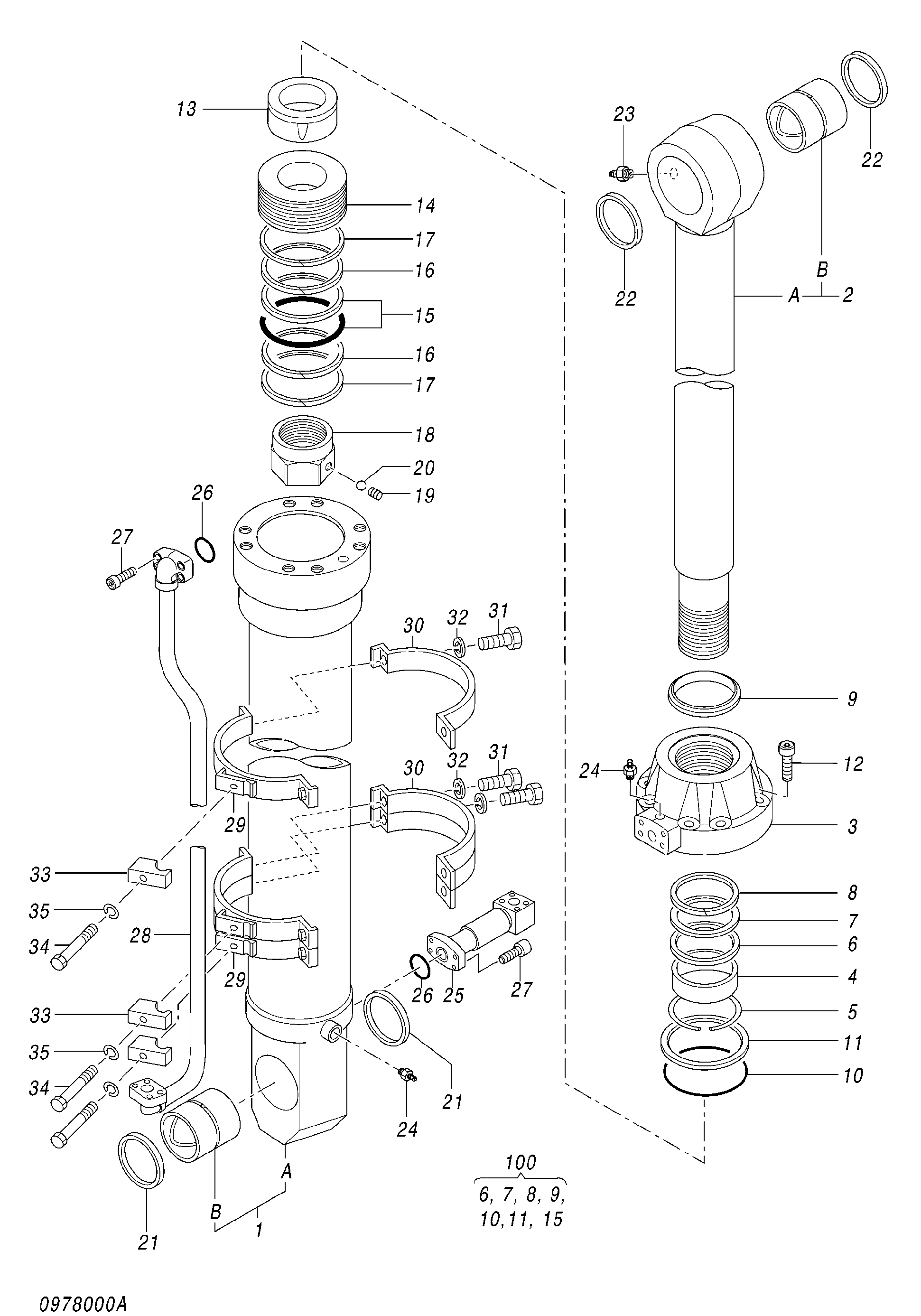

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4643514	Гидроцилиндр ковша	1
1-24	4653860	Гидроцилиндр.(пипелесс)	1
1	0978001	Труба гидроцилиндра в сборе	1
1B	0645002	Втулка пальца	1
2	0978002	Шток поршня в сборе	1
2B	0978003	Втулка пальца	1
3	0978004	Головка гидроцилиндра	1
4	0353004	Втулка	1
5	0133709	Стопорное кольцо	1
6	0941506	Кольцо	1
7	0972303	U-образная манжета	1
8	0257005	Опорное кольцо	1
9	0972304	Грязесъёмное кольцо	1
10	A811170	Уплотнительное кольцо	1
11	0332704	Опорное кольцо	1
12	0259304	Болт с внутренним шестигранником	8
13	0978005	Подшипник. кукхион	1
14	0643014	Поршень	1
15	0332706	Кольцо уплотнение в сборе	1
16	0978006	Направляющее кольцо	2
17	0332708	Направляющее кольцо	2
18	0807708	Гайка	1
19	0353012	Установочный винт	1
20	0353011	Стальной шарик	1
21	0420111	Грязесъёмное кольцо	2
22	0978007	Грязесъёмное кольцо	2
23	J75481	Пресс-маслёнка	1
24	0643016	Воздушный клапан	2
25	0380008	Соединение	1
26	955612	Уплотнительное кольцо	2
27	0158883	Болт с внутренним шестигранником	8
28	0978008	Трубка	1
29	0978009	Лента	3
30	0645108	Лента	3
31	J901035	Болт	6
32	A590910	Шайба	6
33	0353016 замена: 0972307	Хомут трубки	3
33	0972307	Хомут трубки	3
34	0379918	Болт	3
35	A590914	Пружинная шайба	3
100	4652906	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
