Лубрикатор детали (3 поситион) — HITACHI ZX670LCH-5B

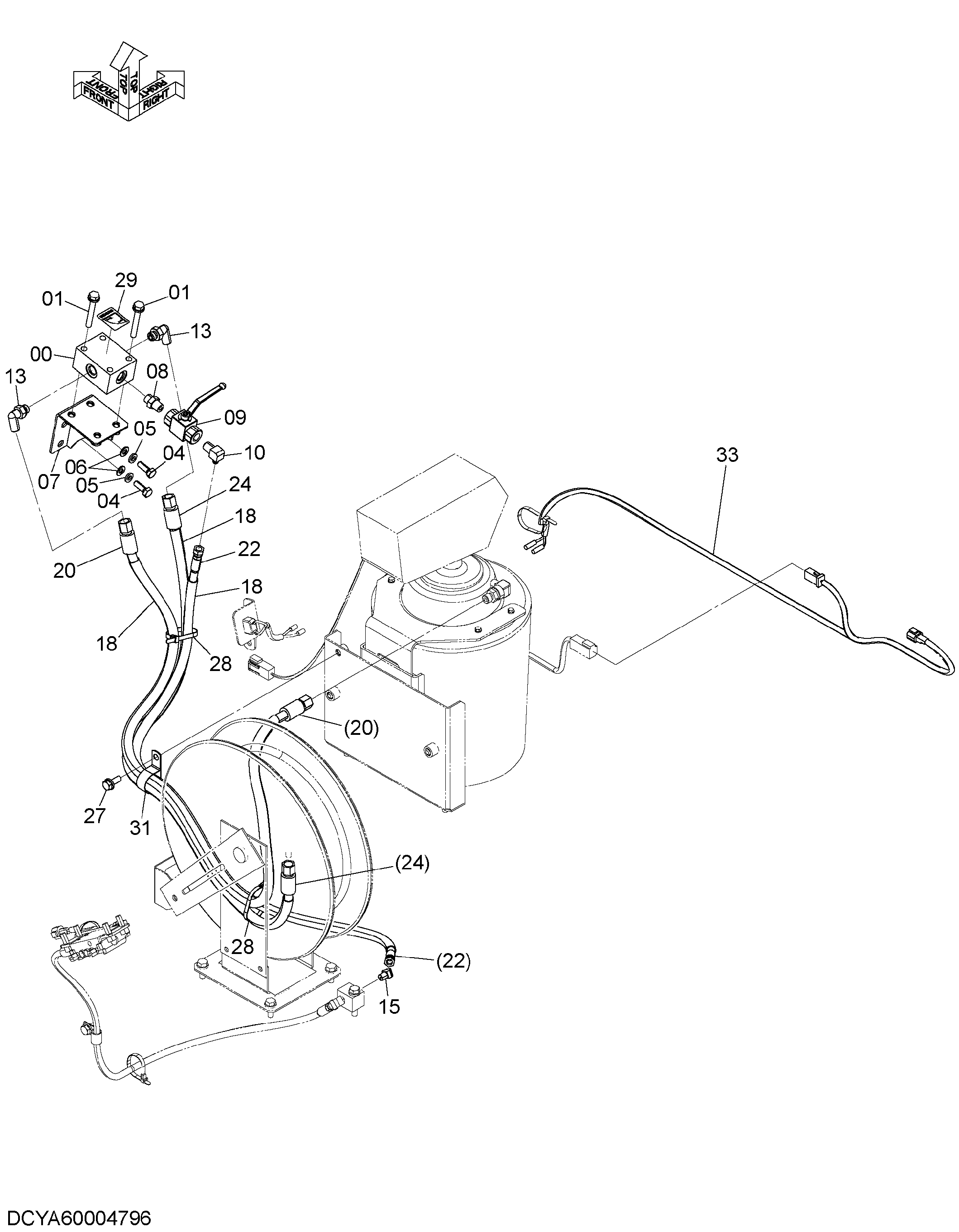

Заводская схема «Лубрикатор детали (3 поситион)» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3056293 | Коллектор | 1 |
| 01 | J271075 | Болт с шайбой | 4 |
| 01A | J901075 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | J901030 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | YA40001837 | Кронштейн | 1 |
| 08 | 4229648 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4622779 | Запорный клапан | 1 |
| 10 | 4182734 | Угловой штуцер | 1 |
| 13 | 4037761 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154655 | Угловой штуцер | 1 |
| 18 | 4327293 | Защитный кожух | 8 |
| 20 | 4159508 | Шланг | 1 |
| 22 | 4404188 | Шланг | 1 |
| 24 | 4159504 | Шланг | 1 |
| 27 | J271030 | Болт с шайбой | 1 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4055312 | Ленточный зажим | 2 |
| 29 | 4312332 | Информационная табличка | 1 |
| 31 | 4190291 | Зажим | 1 |
| 33 | YA00002853 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
