Пилотные гидролинии (4-1) — HITACHI ZX670LCH-5B

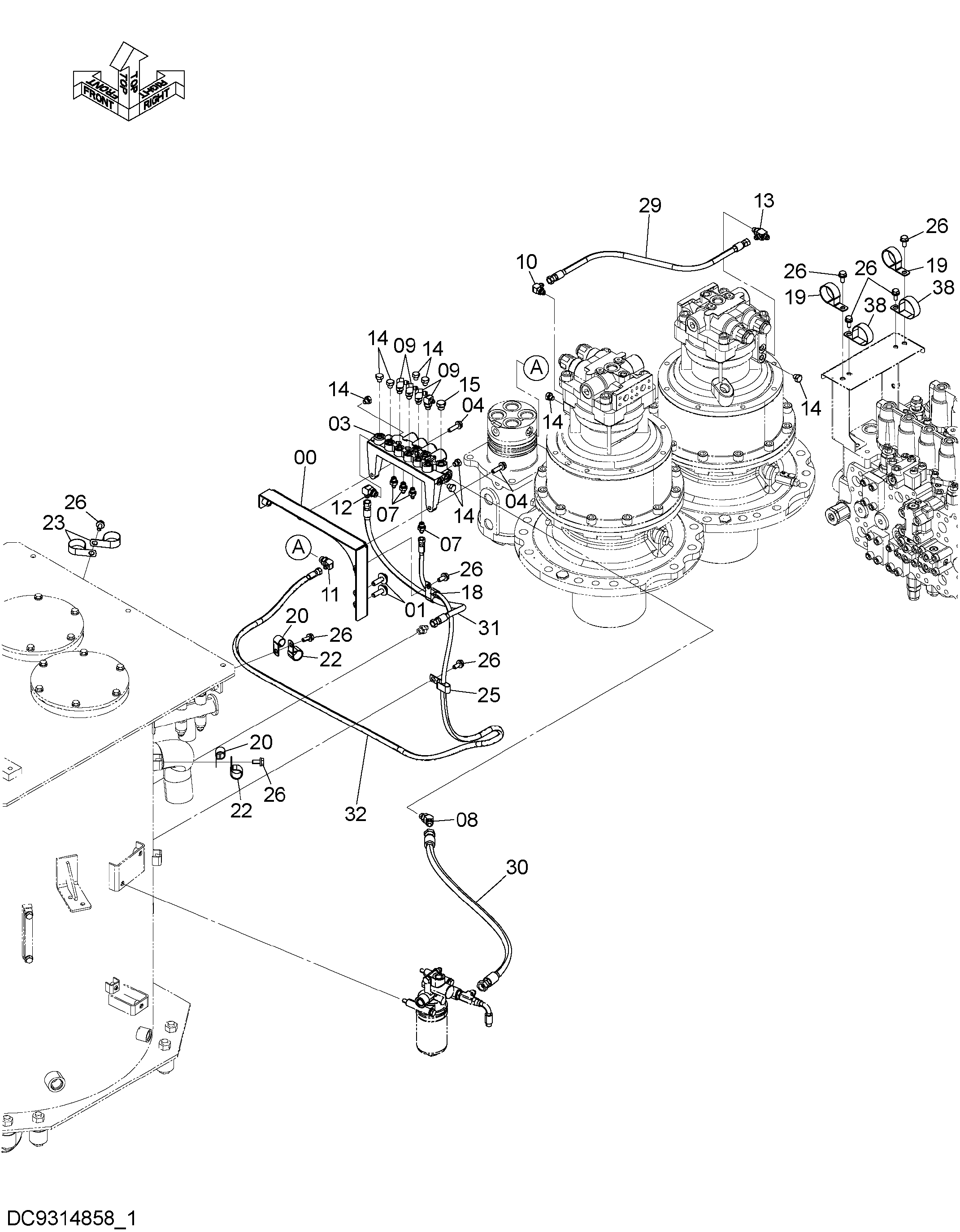

Заводская схема «Пилотные гидролинии (4-1)» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116133 | Кронштейн | 1 |
| 01 | J281240 | Болт с шайбой | 2 |
| 01A | J901240 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 03 | 9314072 | Электромагнитный клапан | 1 |
| 04 | J271040 | Болт с шайбой | 2 |
| 04A | J901040 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | A852122 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852234 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852332 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852423 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A885002 | Пробка | 9 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A885003 | Пробка | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4190264 | Зажим | 1 |
| 19 | 4190265 | Зажим | 2 |
| 20 | 4190274 | Зажим | 2 |
| 22 | 4192035 | Зажим | 2 |
| 23 | 4193848 | Зажим | 2 |
| 25 | 4259817 | Зажим | 1 |
| 26 | J271025 | Болт с шайбой | 9 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 29 | 4487215 | Шланг | 1 |
| 30 | 4304463 | Шланг | 1 |
| 31 | 4715267 | Шланг | 1 |
| 32 | 9322904 | Шланг в сборе | 1 |
| 32A | 4715268 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 5 |
| 38 | 4193816 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
