Автоматический. трубопроводы системы смазки (BE стрела 6.8 m) — HITACHI ZX670LCH-5B

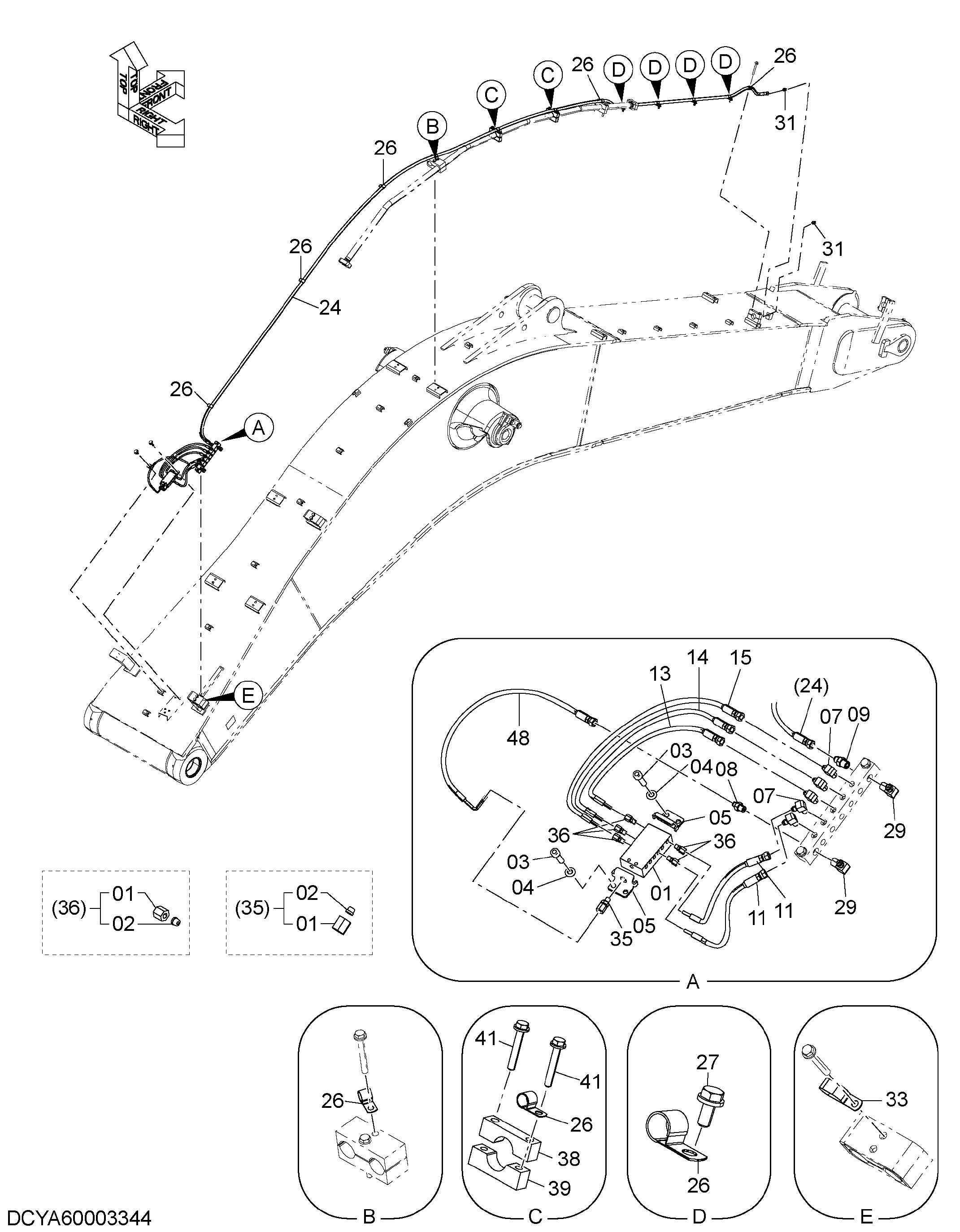

Заводская схема «Автоматический. трубопроводы системы смазки (BE стрела 6.8 m)» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4399996 | Клапан | 1 |
| 03 | M341030 | Болт с внутренним шестигранником | 4 |
| 04 | J222010 | Шайба | 4 |
| 05 | 4361320 | Хомут | 2 |
| 07 | 4154656 | Угловой штуцер | 5 |
| 08 | 4182734 | Адаптер | 1 |
| 09 | 4215650 | Адаптер | 1 |
| 11 | 4660943 | Пластиковый шланг | 2 |
| 13 | 4721129 | Пластиковый шланг | 1 |
| 14 | 4656501 | Пластиковый шланг | 1 |
| 15 | 4646143 | Пластиковый шланг | 1 |
| 24 | 4661368 | Шланг | 1 |
| 26 | 4190274 | Зажим | 12 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4154657 | Угловой штуцер | 2 |
| 31 | 4215650 | Адаптер | 2 |
| 33 | 4192034 | Зажим | 1 |
| 35 | 4404159 | Штуцер трубки | 1 |
| 36 | 4364387 | Штуцер трубки | 5 |
| 38 | 4645250 | Хомут трубки | 2 |
| 39 | 4657318 | Хомут трубки | 2 |
| 41 | J271260 | Болт с шайбой | 4 |
| 41A | J901260 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 48 | 4721127 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
