Кабина (6) — HITACHI ZX670LCH-5B

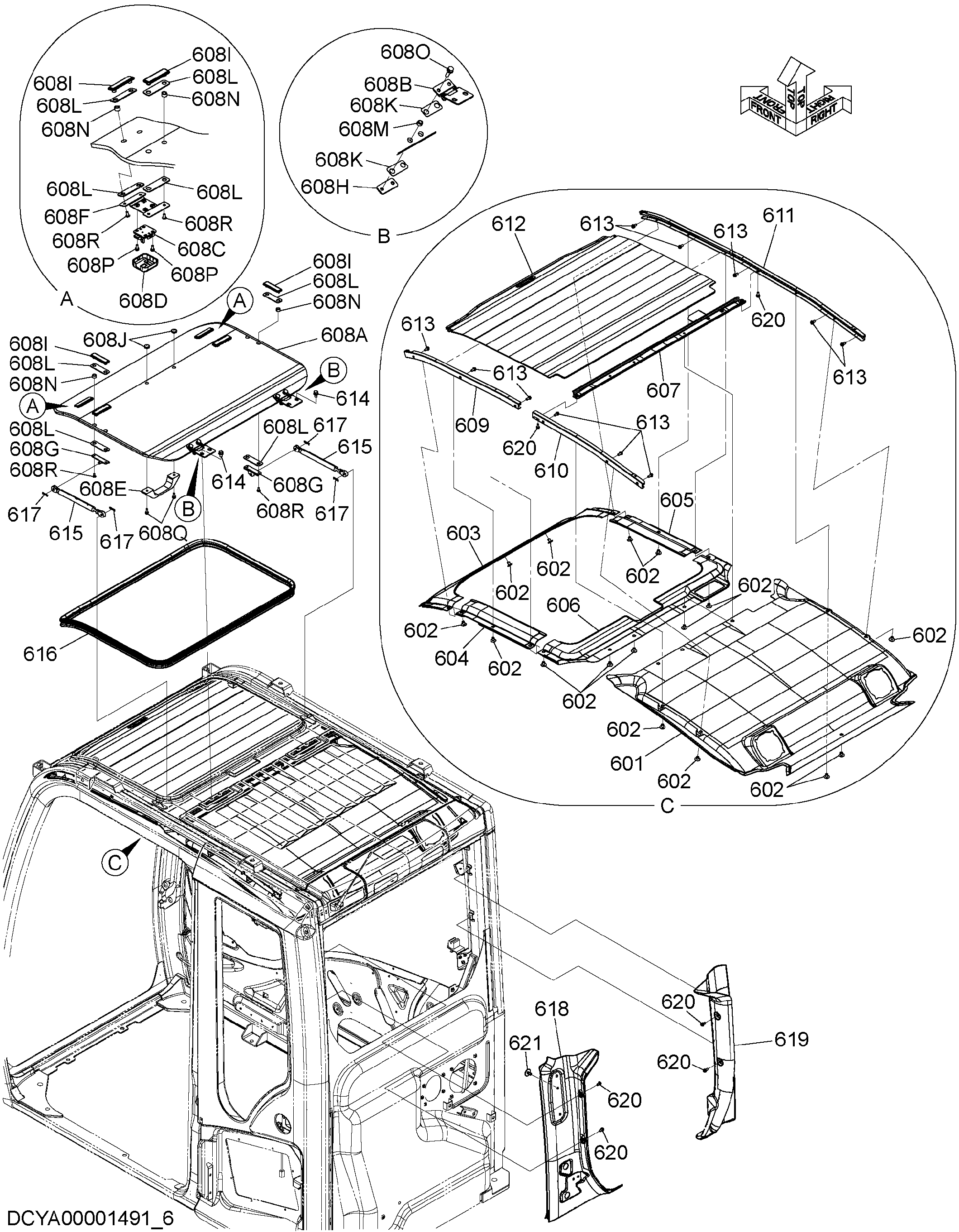

Заводская схема «Кабина (6)» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 601 | YA00005147 | Крышка | 1 |
| 602 | 4662718 | Зажим | 16 |
| 603 | XB00000947 | Крышка | 1 |
| 604 | XB00000948 | Крышка | 1 |
| 605 | XB00000949 | Крышка | 1 |
| 606 | XB00000950 | Крышка | 1 |
| 607 | XB00000951 | Кронштейн | 1 |
| 608 | XB00000957 | Рооф | 1 |
| 608A | 4662359 | Рооф | 1 |
| 608B | 4662360 | Петля | 2 |
| 608C | XB00000956 | Замок | 2 |
| 608D | XB00000954 | Крышка | 2 |
| 608E | 4662358 | Рукоятка | 1 |
| 608F | 4662362 | Кронштейн | 2 |
| 608G | 4662361 | Кронштейн | 2 |
| 608H | 4662366 | Пластина | 2 |
| 608I | 4662356 | Фиксатор | 6 |
| 608J | 4662357 | Фиксатор | 2 |
| 608K | 4474476 | Манжета | 4 |
| 608L | XB00000958 | Манжета | 12 |
| 608M | 4474482 | Втулка | 4 |
| 608N | XB00000959 | Резиновая прокладка | 12 |
| 608O | 4708387 | Болт с шайбой | 4 |
| 608P | 4662368 | Винт с шайбой | 8 |
| 608Q | XB00000960 | Винт с шайбой | 2 |
| 608R | 4662364 | Винт | 12 |
| 609 | XB00000961 | Крышка | 1 |
| 610 | XB00000962 | Крышка | 1 |
| 611 | XB00000963 | Крышка | 1 |
| 612 | XB00000964 | Крышка | 1 |
| 613 | 4662252 | Винт с шайбой | 11 |
| 614 | 4658110 | Болт с шайбой | 4 |
| 615 | 4369619 | Пружина | 2 |
| 616 | XB00000965 | Резиновая прокладка | 1 |
| 617 | 4022697 | Стопорный палец | 4 |
| 618 | YA00005148 | Крышка | 1 |
| 619 | XB00000966 | Крышка | 1 |
| 620 | 4685091 | Винт с шайбой | 4 |
| 621 | YA00005150 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
