Топливные трубопроводы (1) — HITACHI ZX670LCH-5B

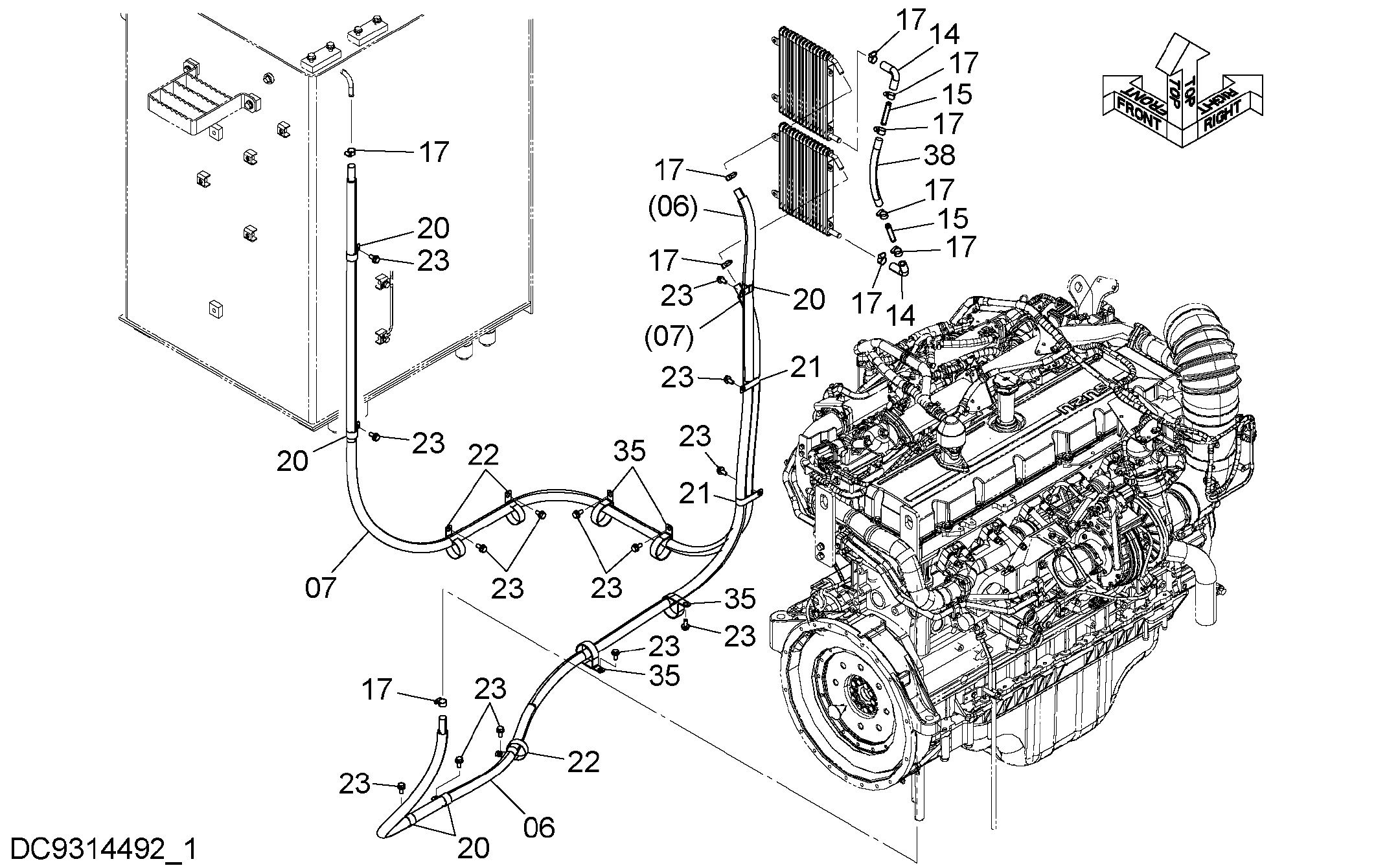

Заводская схема «Топливные трубопроводы (1)» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | YA60002050 | Топливный шланг | 1 |
| 06A | 4703794 | Топливный шланг | 1 |
| 06B | 4703795 | Трубка | 1 |
| 07 | YA60002051 | Топливный шланг | 1 |
| 07A | 4714747 | Топливный шланг | 1 |
| 07B | 4714748 | Трубка | 1 |
| 14 | 4679166 | Угловой штуцер | 2 |
| 15 | 4679167 | Соединение | 2 |
| 17 | 4514699 | Хомут шланга | 10 |
| 20 | 4192035 | Зажим | 5 |
| 21 | 4411911 | Зажим | 2 |
| 22 | 4193816 | Зажим | 3 |
| 23 | J271025 | Болт с шайбой | 14 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 35 | 4204135 | Зажим | 4 |
| 38 | YA60002052 | Топливный шланг | 1 |
| 38A | 4714662 | Топливный шланг | 1 |
| 38B | 4714664 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
