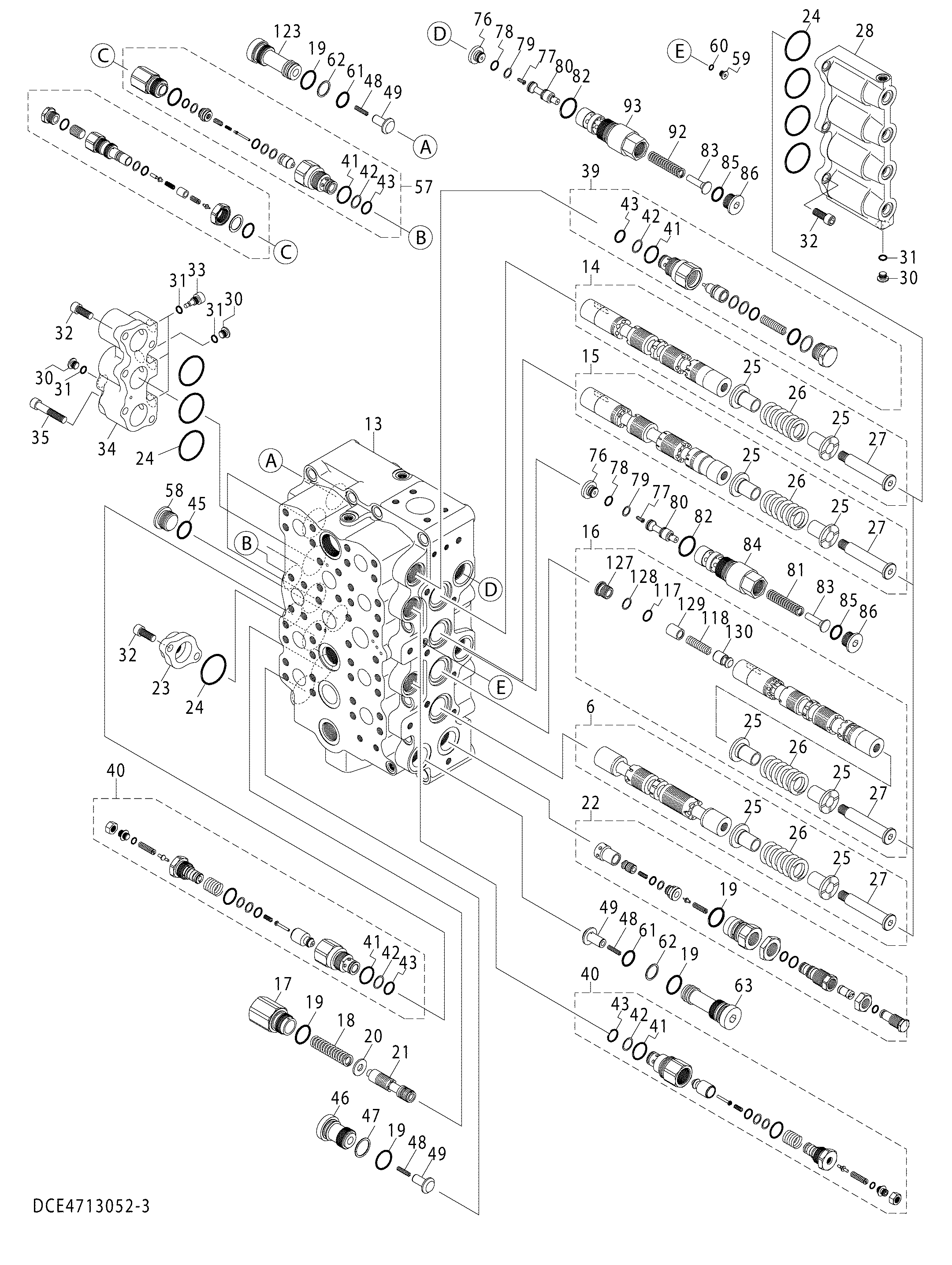

Гидрораспределитель (3/4) — HITACHI ZX670LCH-5B

Заводская схема «Гидрораспределитель (3/4)» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4713052	Гидрораспределитель	1
6	XB00001680	Плунжер	1
14	XB00001681	Плунжер	1
15	XB00001682	Плунжер	1
16	XB00001683	Плунжер	1
17	0622817	Колпачок	1
18	0810405	Пружина	1
19	4088425	Уплотнительное кольцо	5
20	0622816	Проставка	1
21	1194005	Золотник	1
22	YA00011190	Предохранительный клапан	1
23	0622803	Крышка	1
24	4486597	Уплотнительное кольцо	8
25	1194205	Направляющая	8
26	0622807	Пружина	4
27	0622808	Колпачок	4
28	XB00001322	Крышка	1
30	0622810	Колпачок	3
31	957366	Уплотнительное кольцо	6
32	M341230	Болт с внутренним шестигранником	12
33	1194206	Пробка	3
34	XB00001324	Крышка	1
35	0214702	Болт с внутренним шестигранником	3
39	0622843	Клапан	1
40	4469380	Предохранительный клапан	3
41	0818007	Уплотнительное кольцо	4
42	4027959	Опорное кольцо	4
43	0818011	Уплотнительное кольцо	4
45	0624703	Уплотнительное кольцо	1
46	0622825	Колпачок	1
47	0223104	Опорное кольцо	1
48	XB00001325	Пружина	3
49	0622829	Проверка	3
57	YA00011412	Предохранительный клапан	1
58	0624702	Колпачок	1
59	0838001	Колпачок	1
60	0838002	Уплотнительное кольцо	1
61	966689	Уплотнительное кольцо	2
62	4113187	Опорное кольцо	2
63	0979222	Колпачок	1
76	0979262	Втулка	2
77	0622835	Поршень	2
78	4506415	Уплотнительное кольцо	2
79	4040814	Опорное кольцо	2
80	0979259	Золотник	2
81	0979263	Пружина	1
82	0810603	Уплотнительное кольцо	2
83	0622831	Направляющая	2
84	XB00001684	Втулка	1
85	4138931	Уплотнительное кольцо	2
86	0453932	Колпачок	2
92	0979263	Пружина	1
93	0979264	Втулка	1
117	4506418	Уплотнительное кольцо	1
118	0810706	Пружина	1
123	XB00001348	Колпачок	1
127	0979208	Колпачок	1
128	0979207	Опорное кольцо	1
129	0979209	Проставка	1
130	0979210	Проверка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
