Поршневой насос (вентилятор привод) — HITACHI ZX670LCH-5B

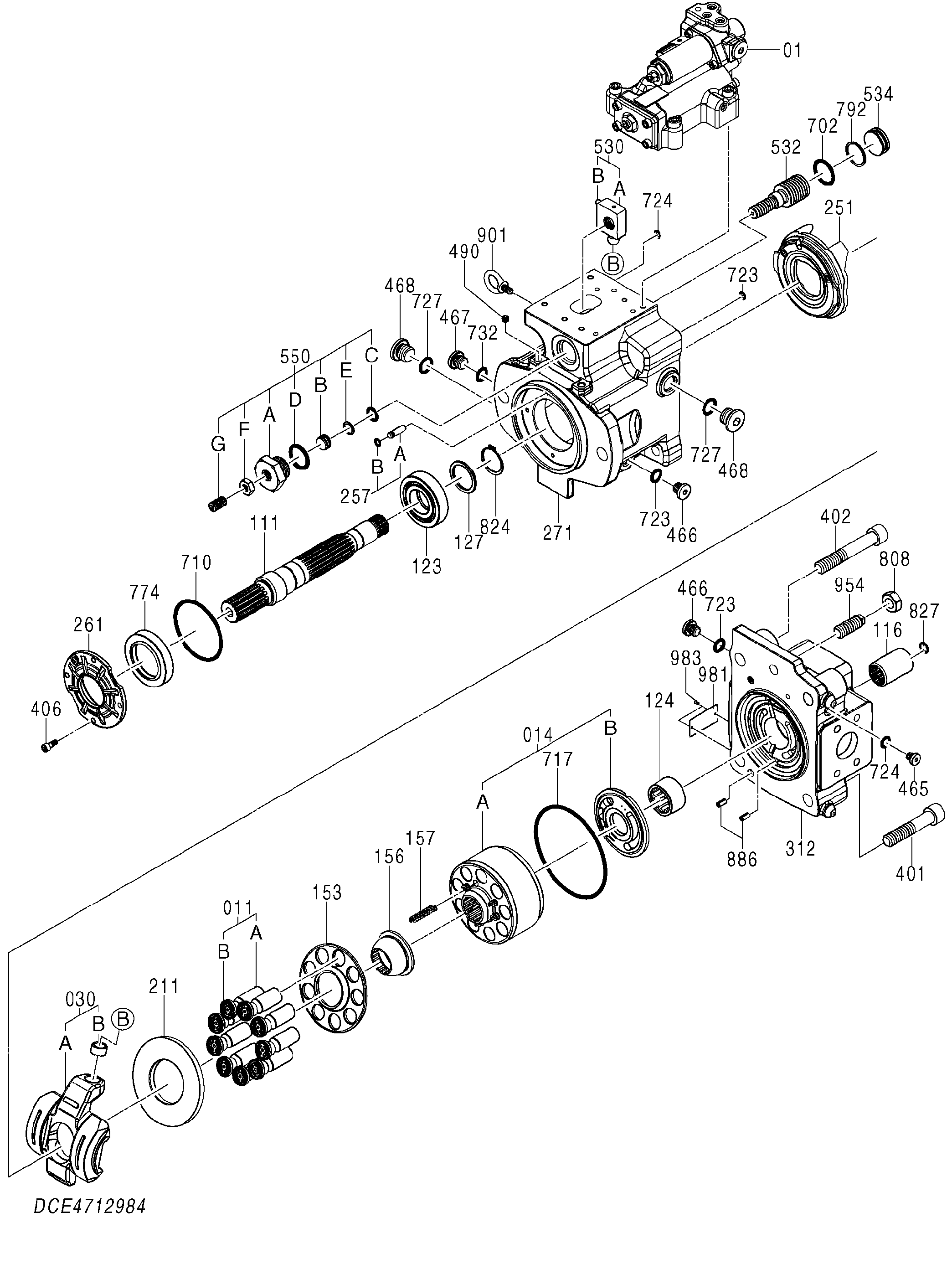

Заводская схема «Поршневой насос (вентилятор привод)» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4712984 | Поршневой насос | 1 | |
| 01 | XA00000134 | Регулятор насос | 1 |
| 011 | XB00001198 | Поршень | 1 |
| 014 | XB00001199 | Гидроцилиндр | 1 |
| 030 | XB00001200 | Пластина | 1 |
| 111 | XB00001207 | Вал | 1 |
| 116 | XB00001737 | Муфта | 1 |
| 123 | XB00001209 | Роликовый подшипник | 1 |
| 124 | XB00001210 | Игольчатый подшипник | 1 |
| 127 | 0818508 | Проставка | 1 |
| 153 | XB00001214 | Пластина | 1 |
| 156 | 1184310 | Втулка. | 1 |
| 157 | 0708012 | Пружина | 6 |
| 211 | XB00001215 | Пластина | 1 |
| 251 | XB00001218 | Опора | 1 |
| 257 | XB00001201 | Палец | 1 |
| 257A | XB00001219 | Стопорный палец | 1 |
| 257B | XB00001234 | Уплотнительное кольцо | 1 |
| 261 | XB00001220 | Крышка уплотнение | 1 |
| 271 | XB00001221 | Корпус насос | 1 |
| 312 | XB00001222 | Крышка | 1 |
| 401 | 0719309 | Болт с внутренним шестигранником | 2 |
| 402 | M341600 | Болт с внутренним шестигранником | 2 |
| 406 | 0846703 | Болт с внутренним шестигранником | 4 |
| 465 | 0719004 | Пробка | 1 |
| 466 | 0998702 | Пробка | 2 |
| 467 | 1104202 | Пробка | 1 |
| 468 | 0719101 | Пробка | 2 |
| 490 | 0263019 | Пробка | 2 |
| 530 | XB00001202 | Палец | 1 |
| 532 | XB00001226 | Поршень серво | 1 |
| 534 | 0924006 | Ограничитель | 1 |
| 550 | XB00001203 | Пробка | 1 |
| 550A | XB00001227 | Пробка | 1 |
| 550B | XB00001228 | Ограничитель | 1 |
| 550C | XB00001235 | Уплотнительное кольцо | 1 |
| 550D | XB00001236 | Уплотнительное кольцо | 1 |
| 550E | XB00001238 | Опорное кольцо | 1 |
| 550F | XB00001240 | Гайка | 1 |
| 550G | XB00001245 | Установочный винт | 1 |
| 702 | XB00001229 | Уплотнительное кольцо | 1 |
| 710 | XB00001230 | Уплотнительное кольцо | 1 |
| 717 | 0682321 | Уплотнительное кольцо | 1 |
| 723 | XB00001231 | Уплотнительное кольцо | 4 |
| 724 | XB00001232 | Уплотнительное кольцо | 7 |
| 727 | XB00001233 | Уплотнительное кольцо | 2 |
| 732 | XB00001235 | Уплотнительное кольцо | 1 |
| 774 | XB00001237 | Масляное уплотнение | 1 |
| 792 | XB00001239 | Опорное кольцо | 1 |
| 808 | XB00001241 | Гайка | 1 |
| 824 | XB00001242 | Стопорное кольцо | 1 |
| 827 | 0195132 | Стопорное кольцо | 1 |
| 886 | XB00001133 | Палец | 2 |
| 901 | XB00001244 | Болт проушина | 1 |
| 954 | 0818525 | Установочный винт | 1 |
| 983 | XB00001134 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
