Лубрикатор короб — HITACHI ZX670LCH-5B

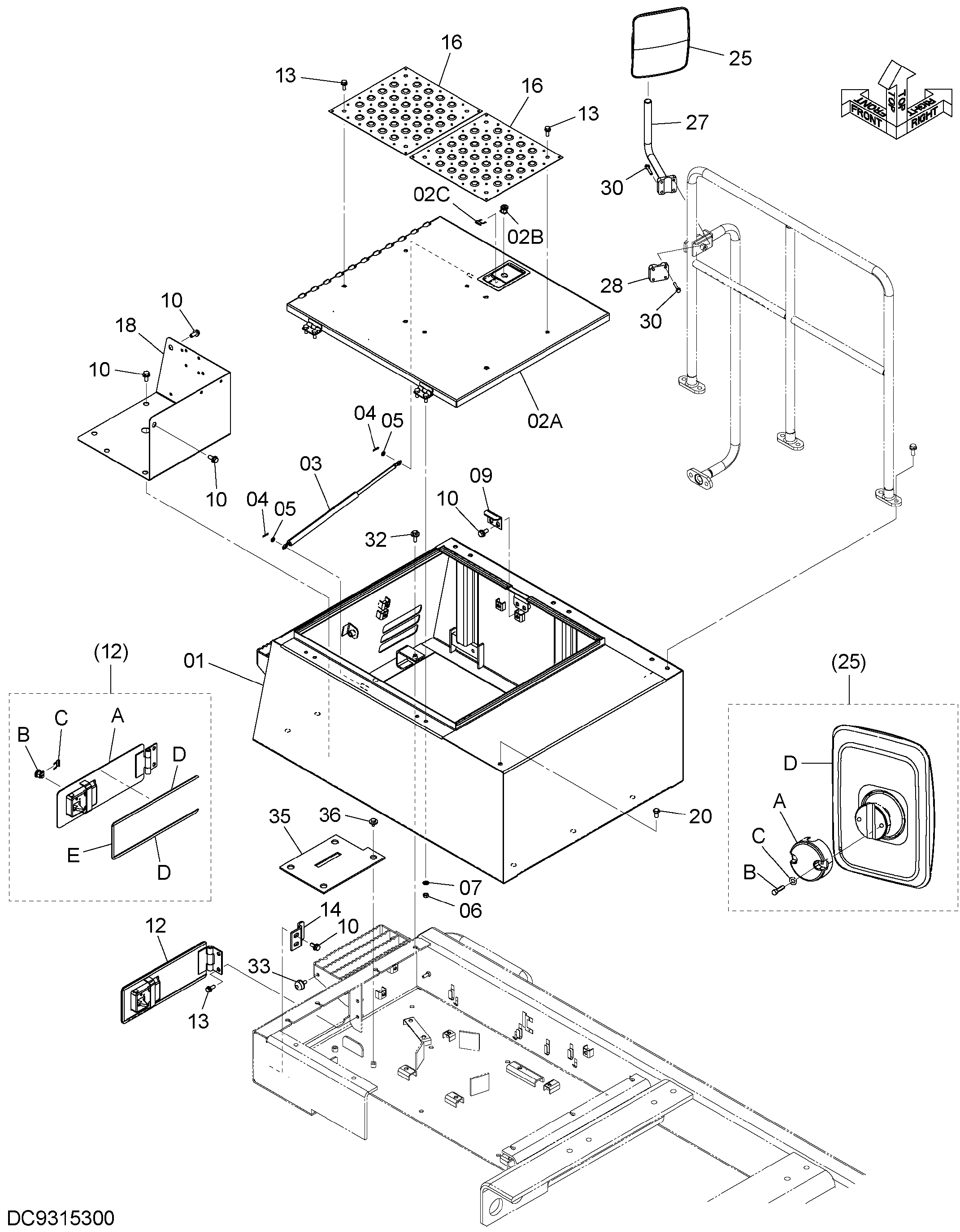

Заводская схема «Лубрикатор короб» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013053 | Крышка | 1 |
| 02 | YA60002254 | Крышка | 1 |
| 02A | 7058894 | Крышка | 1 |
| 02B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 02C | 4461342 | Зажим | 1 |
| 03 | 4344047 | Гидроцилиндр | 1 |
| 04 | 4022697 | Стопорный палец | 2 |
| 05 | A590108 | Плоская шайба | 2 |
| 06 | J950010 | Гайка | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 09 | 4642400 | Ограничитель | 1 |
| 10 | J271230 | Болт с шайбой | 10 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | YA60001704 | Дверь | 1 |
| 12A | YA40001672 | Дверь | 1 |
| 12B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 12C | 4461342 | Зажим | 1 |
| 12D | 4719557 | Резиновая прокладка | 2 |
| 12E | 4719558 | Резиновая прокладка | 1 |
| 13 | J271030 | Болт с шайбой | 10 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4450838 | Ограничитель | 1 |
| 16 | 3091337 | Крышка | 2 |
| 18 | 4644004 | Ящик для инструментов | 1 |
| 20 | J921225 | Болт | 1 |
| 25 | 4675257 | Зеркало | 1 |
| 25A | YA00003621 | Держатель | 1 |
| 25B | YA00003622 | Болт | 2 |
| 25C | YA00003623 | Шайба | 2 |
| 27 | YA40001273 | Стойка | 1 |
| 28 | 4376895 | Хомут | 1 |
| 30 | J260850 | Болт с шайбой | 4 |
| 30A | J900850 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 32 | J281235 | Болт с шайбой | 7 |
| 32A | J901235 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 33 | 4294508 | Ограничитель | 1 |
| 35 | 4653279 | Резиновая прокладка | 1 |
| 36 | J281020 | Болт с шайбой | 4 |
| 36A | J901020 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
