Каталог запчастей HITACHI
Кондиционер (1) — HITACHI ZX670LCH-5B

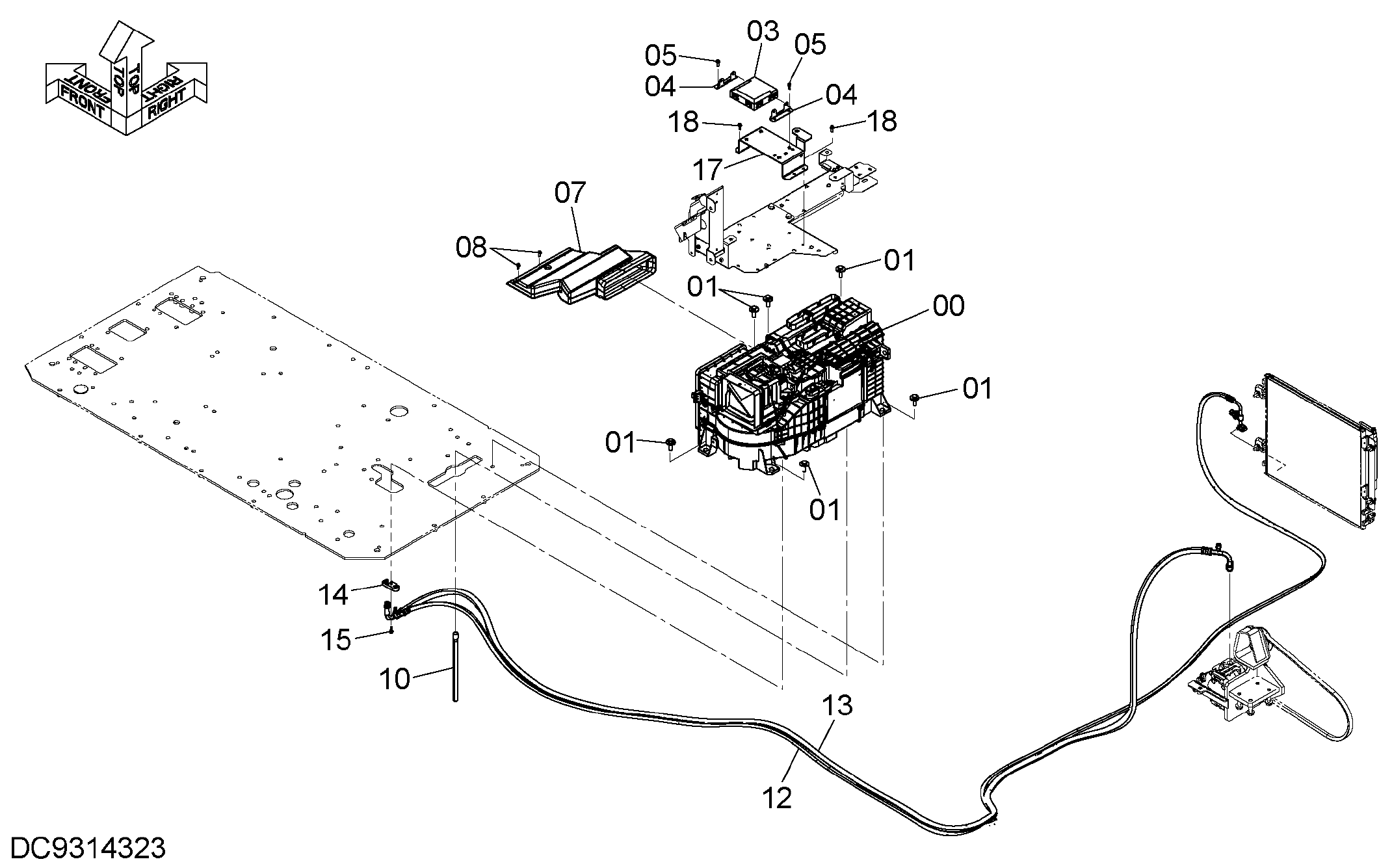

Заводская схема «Кондиционер (1)» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4704922 | Блок аиркон | 1 |
| 01 | J281035 | Болт с шайбой | 6 |
| 01A | J901035 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | YA00007726 | Контроллер | 1 |
| 04 | 4704925 | Кронштейн | 2 |
| 05 | J460620 | Винт с шайбой | 4 |
| 07 | 7058406 | Воздуховод | 1 |
| 08 | J460616 | Винт с шайбой | 2 |
| 10 | 4704927 | Шланг | 1 |
| 12 | 4714027 | Шланг | 1 |
| 13 | 4714028 | Шланг | 1 |
| 14 | 4632325 | Разъём | 1 |
| 15 | J260620 | Болт с шайбой | 1 |
| 15A | J900620 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 17 | 8119300 | Кронштейн | 1 |
| 18 | J460620 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
