Напорные трубопроводы — HITACHI ZX670LCH-5B

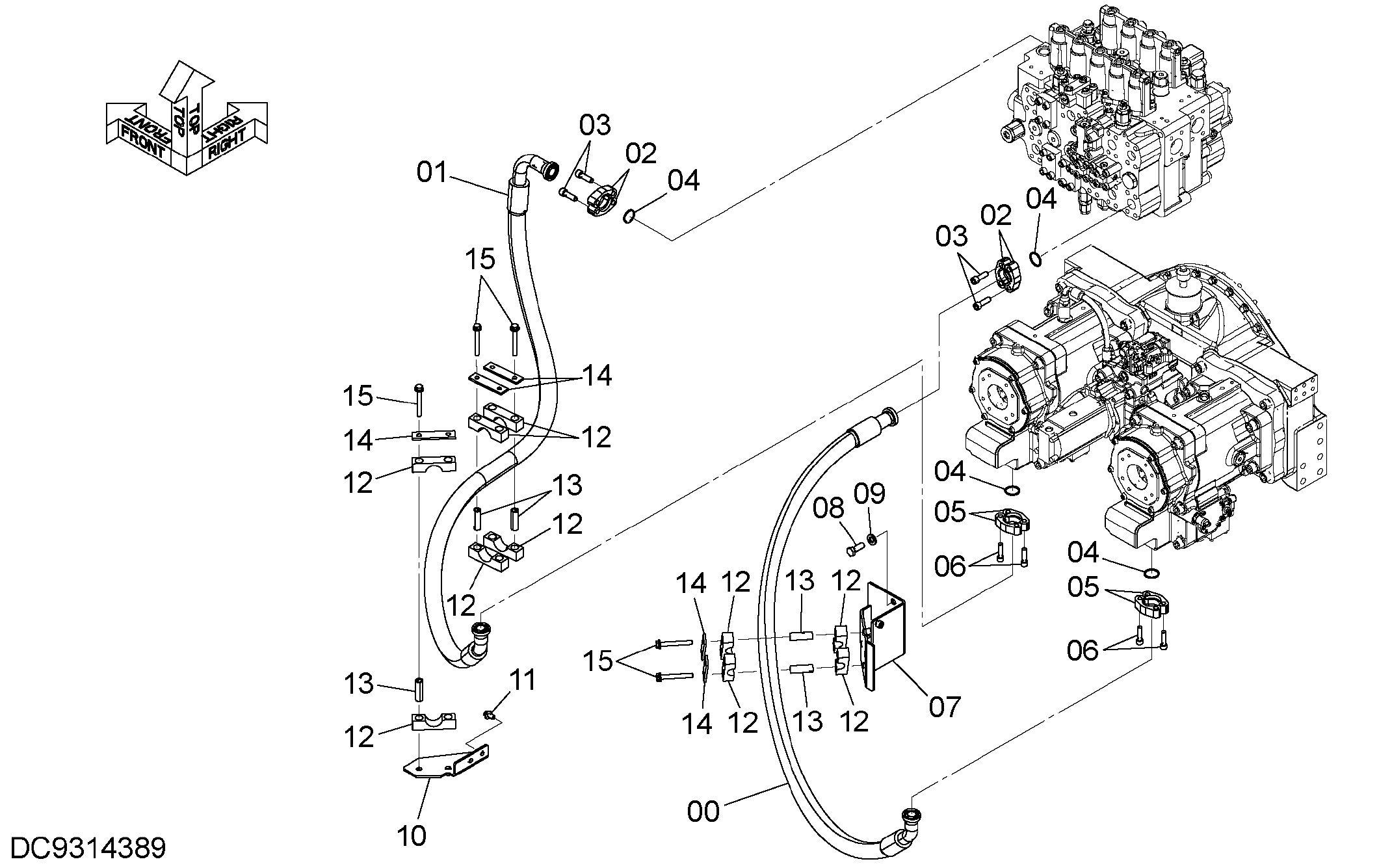

Заводская схема «Напорные трубопроводы» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4702764 | Шланг | 1 |
| 01 | 4714142 | Шланг | 1 |
| 02 | 4089703 | Разъёмный фланец | 4 |
| 03 | M341445 | Болт с внутренним шестигранником | 8 |
| 04 | 4508805 | Уплотнительное кольцо | 4 |
| 05 | 4075853 | Разъёмный фланец | 4 |
| 06 | M341245 | Болт с внутренним шестигранником | 8 |
| 07 | 8121798 | Кронштейн | 1 |
| 08 | J901645 | Болт | 2 |
| 09 | J222016 | Шайба | 2 |
| 10 | 8121799 | Кронштейн | 1 |
| 11 | J271225 | Болт с шайбой | 2 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4207036 | Хомут | 10 |
| 13 | 4207037 | Проставка | 10 |
| 14 | 4207038 | Пластина | 5 |
| 15 | J271200 | Болт с шайбой | 10 |
| 15A | J901200 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
