Масляный радиатор детали — HITACHI ZX670LCH-5B

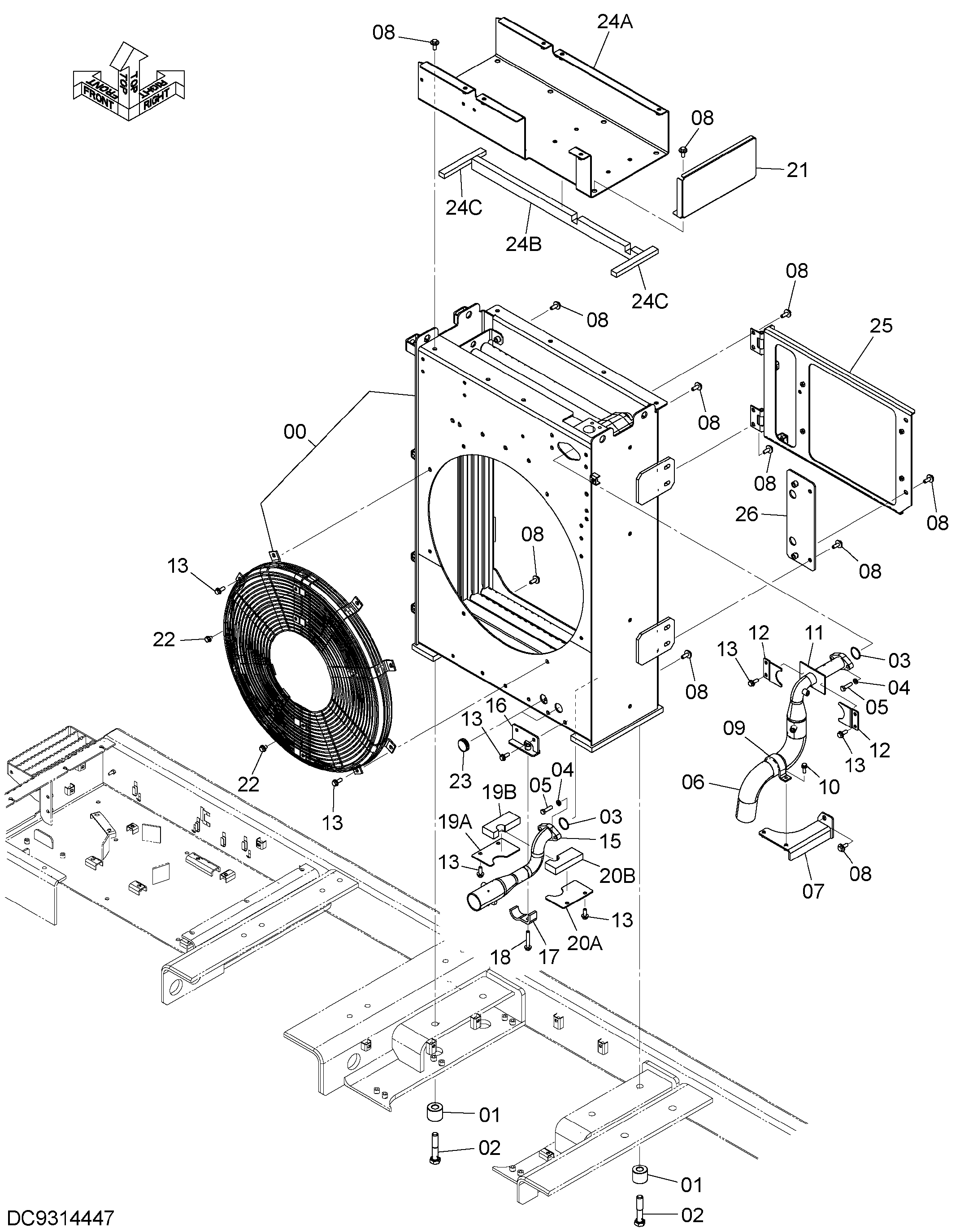

Заводская схема «Масляный радиатор детали» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4712860 | Масляный радиатор | 1 |
| 01 | 4404224 | Проставка | 4 |
| 02 | J932404 | Болт | 4 |
| 03 | 985096 | Уплотнительное кольцо | 2 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J901245 | Болт | 4 |
| 06 | YA40005224 | Трубка | 1 |
| 07 | 8121712 | Кронштейн | 1 |
| 08 | J281235 | Болт с шайбой | 18 |
| 08A | J901235 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | 4000909 | Хомут трубки | 1 |
| 10 | J271035 | Болт с шайбой | 2 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4637669 | Резиновая прокладка | 1 |
| 12 | 4637661 | Крышка | 2 |
| 13 | J271235 | Болт с шайбой | 18 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | YA40005225 | Трубка | 1 |
| 16 | 9772369 | Кронштейн | 1 |
| 17 | 4053697 | Хомут трубки | 1 |
| 18 | J271280 | Болт с шайбой | 1 |
| 18A | J901280 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | YA60001935 | Крышка | 1 |
| 19A | YA00002852 | Крышка | 1 |
| 19B | YA00002809 | Резиновое уплотнение | 1 |
| 20 | YA60001936 | Крышка | 1 |
| 20A | YA00002852 | Крышка | 1 |
| 20B | YA00002810 | Резиновое уплотнение | 1 |
| 21 | 4714108 | Крышка | 1 |
| 22 | J271220 | Болт с шайбой | 4 |
| 22A | J901220 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4288445 | Резиновая втулка | 2 |
| 24 | YA60001934 | Крышка | 1 |
| 24A | 7058730 | Крышка | 1 |
| 24B | 4714232 | Резиновое уплотнение | 1 |
| 24C | 4643930 | Резиновая прокладка | 2 |
| 25 | 7058777 | Кронштейн | 1 |
| 26 | 9772423 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
