Аккумулятор крышка — HITACHI ZX670LCH-5B

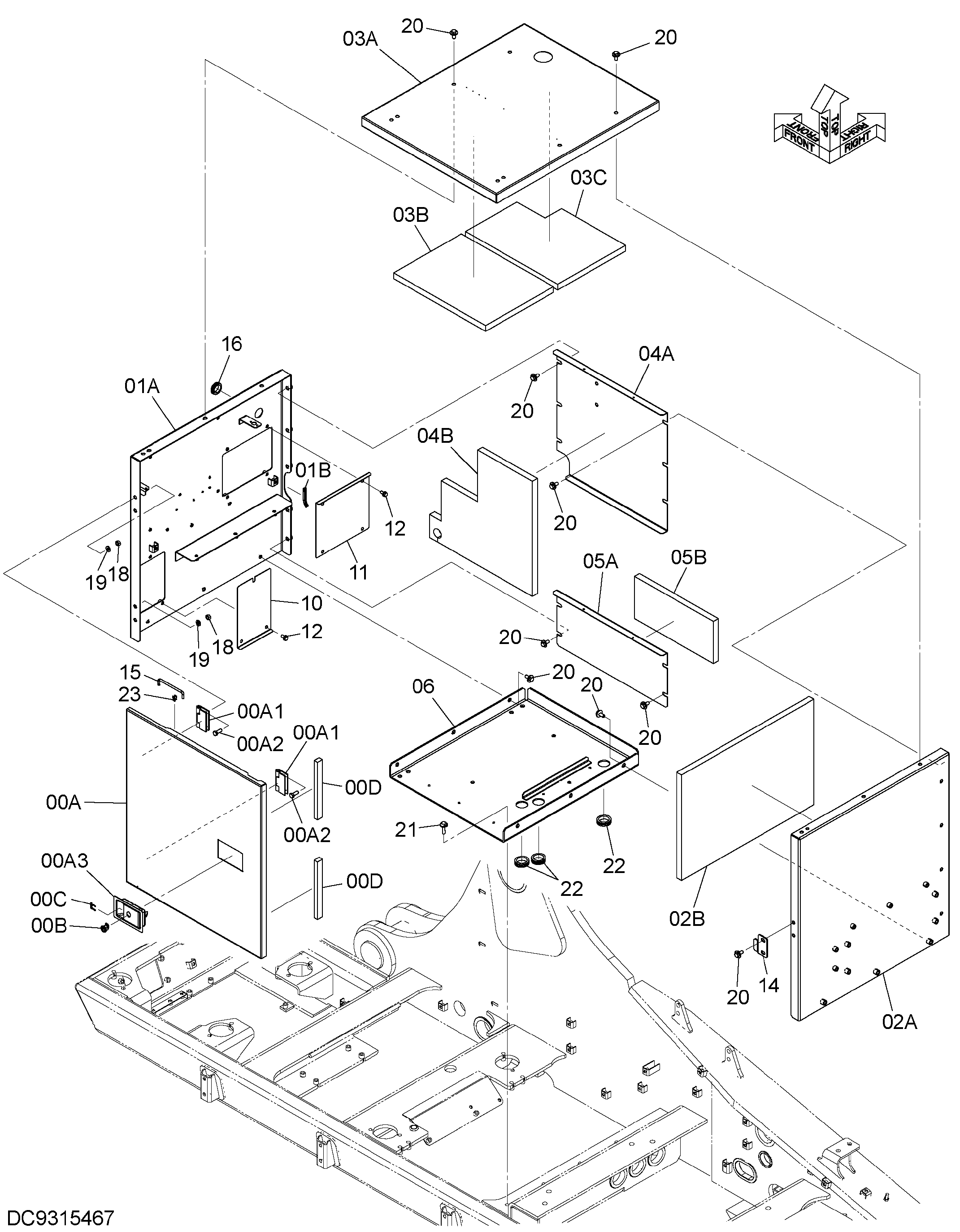

Заводская схема «Аккумулятор крышка» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60002109 | Дверь | 1 |
| 00A | 7058866 | Дверь | 1 |
| 00A1 | 3072015 | Петля | 2 |
| 00A2 | J901230 | Болт | 4 |
| 00A3 | 4409395 | Замок | 1 |
| 00B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00C | 4461342 | Зажим | 1 |
| 00D | 4718996 | Резиновая прокладка | 2 |
| 01 | 8120772 | Крышка | 1 |
| 01A | 7058929 | Крышка | 1 |
| 01B | 4715426 | Резиновая прокладка | 1 |
| 02 | 8122186 | Крышка | 1 |
| 02A | 7058926 | Крышка | 1 |
| 02B | 4715963 | Резиновая прокладка | 1 |
| 03 | 8122185 | Крышка | 1 |
| 03A | 7058925 | Крышка | 1 |
| 03B | 4715964 | Резиновая прокладка | 1 |
| 03C | 4715965 | Резиновая прокладка | 1 |
| 04 | 8122187 | Крышка | 1 |
| 04A | 7058927 | Крышка | 1 |
| 04B | 4721785 | Резиновое уплотнение | 1 |
| 05 | 8122188 | Крышка | 1 |
| 05A | 3119029 | Крышка | 1 |
| 05B | 4715962 | Резиновая прокладка | 1 |
| 06 | YA40000963 | Крышка | 1 |
| 10 | 4702551 | Крышка | 1 |
| 11 | 4709693 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 7 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4454860 | Ограничитель | 1 |
| 15 | 4639112 | Стойка | 1 |
| 16 | 4210485 | Резиновая втулка | 1 |
| 18 | J950012 | Гайка | 4 |
| 19 | J222012 | Шайба | 4 |
| 20 | J281230 | Болт с шайбой | 22 |
| 20A | J901230 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 21 | J281245 | Болт с шайбой | 8 |
| 21A | J901245 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | 4209294 | Резиновая втулка | 3 |
| 23 | 4647195 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
