Гидроцилиндр (снятие устройство) — HITACHI ZX670LCH-5B

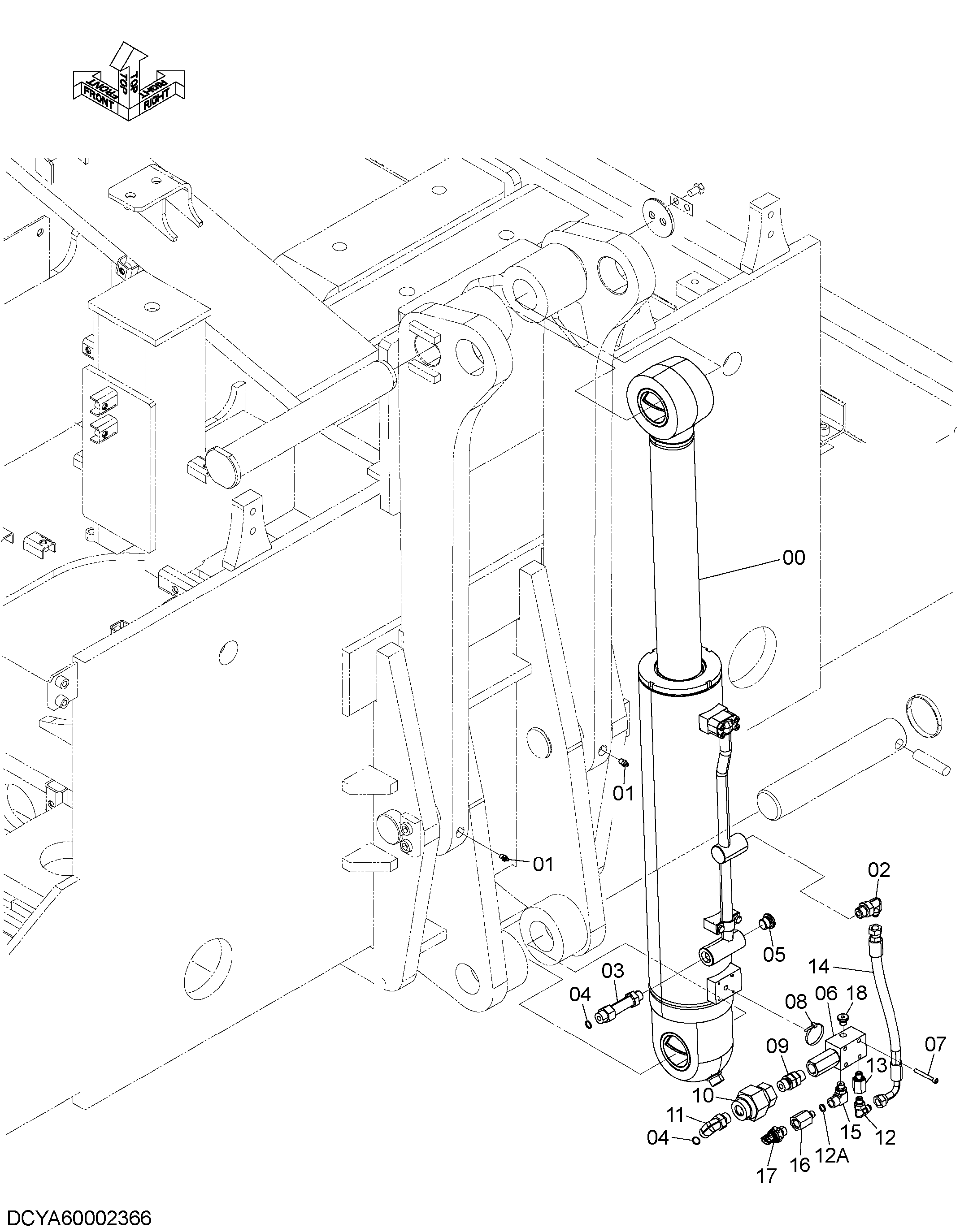

Заводская схема «Гидроцилиндр (снятие устройство)» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4723757 | Гидроцилиндр | 1 |
| 01 | J75481 | Пресс-маслёнка | 2 |
| 02 | A852343 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4235035 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 05 | 9134112 | Пробка | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4721199 | Удерживающий клапан | 1 |
| 07 | J780650 | Болт с внутренним шестигранником | 4 |
| 08 | 4154237 | Уплотнительное кольцо | 1 |
| 09 | 4445440 | Адаптер | 1 |
| 10 | 4423392 | Клапан словретур | 1 |
| 11 | A853344 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4202564 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4725031 | Шланг | 1 |
| 15 | 4376846 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4269537 | Переходник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4703324 | Датчик давления | 1 |
| 17A | 4365826 | Уплотнительное кольцо | 1 |
| 18 | 9134110 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
