Радиатор крышка — HITACHI ZX670LCH-5B

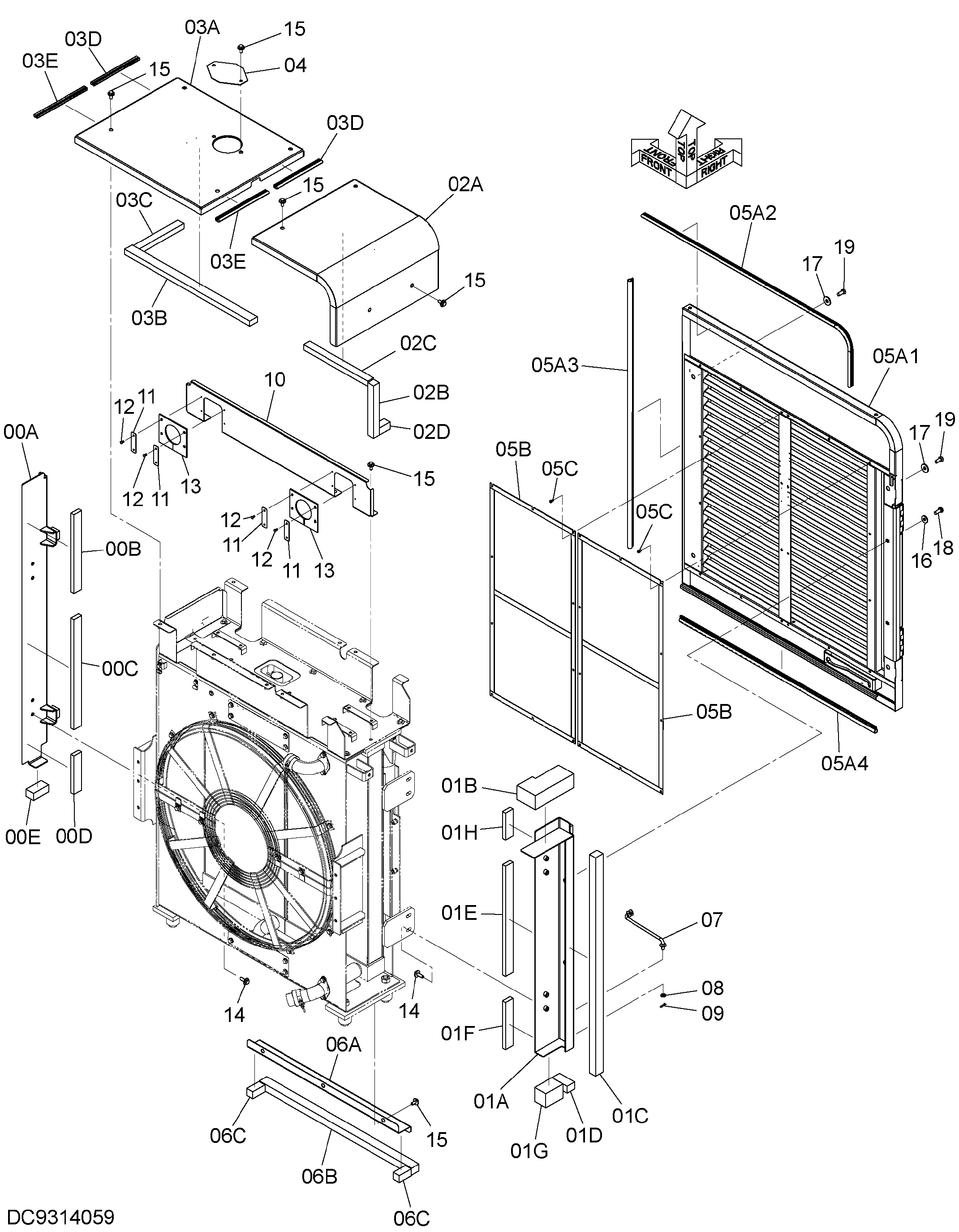

Заводская схема «Радиатор крышка» для HITACHI ZX670LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8121959 | Крышка | 1 |
| 00A | 7058820 | Крышка | 1 |
| 00B | 4714574 | Резиновая прокладка | 1 |
| 00C | 4714543 | Резиновая прокладка | 1 |
| 00D | 4714573 | Резиновая прокладка | 1 |
| 00E | 4640525 | Резиновая прокладка | 1 |
| 01 | 7058818 | Крышка | 1 |
| 01A | 7058814 | Крышка | 1 |
| 01B | 4714541 | Резиновое уплотнение | 1 |
| 01C | 4714542 | Резиновая прокладка | 1 |
| 01D | 4640525 | Резиновая прокладка | 1 |
| 01E | 4714543 | Резиновая прокладка | 1 |
| 01F | 4714544 | Резиновая прокладка | 1 |
| 01G | 4714545 | Резиновое уплотнение | 1 |
| 01H | 4714546 | Резиновая прокладка | 1 |
| 02 | 8122974 | Крышка | 1 |
| 02A | 6028149 | Крышка | 1 |
| 02B | 4717461 | Резиновая прокладка | 1 |
| 02C | 4717462 | Резиновая прокладка | 1 |
| 02D | 4643934 | Резиновая прокладка | 1 |
| 03 | 8122940 | Крышка | 1 |
| 03A | 6028146 | Крышка | 1 |
| 03B | 4717361 | Резиновая прокладка | 1 |
| 03C | 4717362 | Резиновая прокладка | 1 |
| 03D | 4717363 | Резиновая прокладка | 2 |
| 03E | 4717364 | Резиновая прокладка | 2 |
| 04 | 4343333 | Крышка | 1 |
| 05 | 9313645 | Воздуховод | 1 |
| 05A | YA60002173 | Воздуховод | 1 |
| 05A1 | 5012915 | Воздуховод | 1 |
| 05A2 | 4714307 | Уплотнительная окантовка | 1 |
| 05A3 | 4714308 | Резиновая прокладка | 1 |
| 05A4 | 4714309 | Резиновая прокладка | 1 |
| 05B | 8121516 | Сетка | 2 |
| 05C | J260616 | Болт с шайбой | 20 |
| 05C1 | J900616 | Болт | 1 |
| 05C2 | A590106 | Плоская шайба | 1 |
| 06 | YA60002469 | Крышка | 1 |
| 06A | YA00003573 | Крышка | 1 |
| 06B | YA00003556 | Резиновое уплотнение | 1 |
| 06C | 4703339 | Резиновая прокладка | 2 |
| 07 | 9773601 | Стойка | 1 |
| 08 | A590112 | Плоская шайба | 1 |
| 09 | 4022699 | Стопорный палец | 1 |
| 10 | 3118912 | Крышка | 1 |
| 11 | 4652228 | Пластина | 4 |
| 12 | 4425573 | Зажим | 8 |
| 13 | 4714952 | Резиновая прокладка | 2 |
| 14 | J281240 | Болт с шайбой | 8 |
| 14A | J901240 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 15 | J281230 | Болт с шайбой | 18 |
| 15A | J901230 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | 4086894 | Шайба | 2 |
| 17 | 4338575 | Плоская шайба | 4 |
| 18 | J901435 | Болт | 2 |
| 19 | J921430 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
