Гидромолот, гидроножницы трубопроводы (NPK) — HITACHI ZX670LCH-3

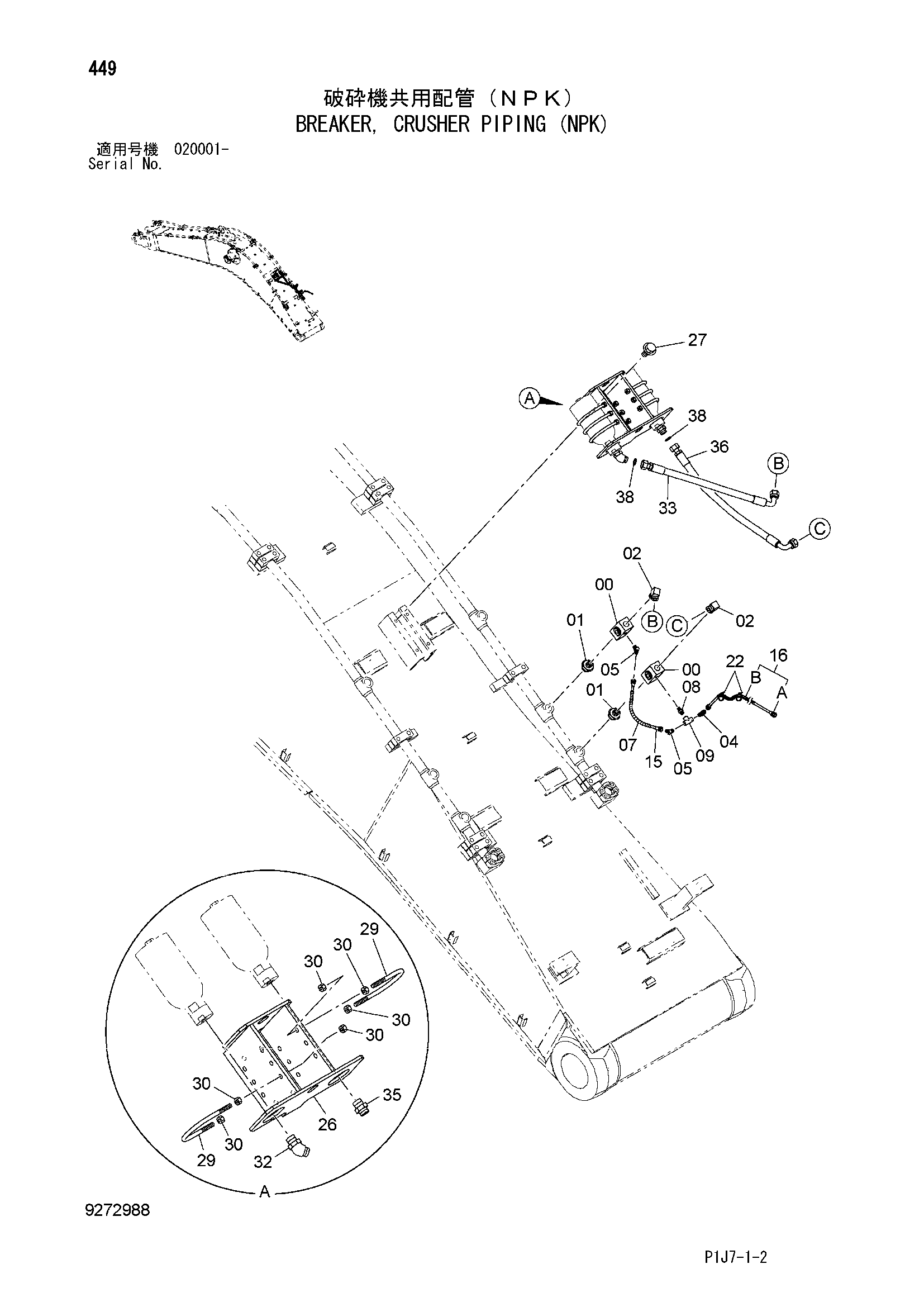

Заводская схема «Гидромолот, гидроножницы трубопроводы (NPK)» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4206361 | Запорный клапан | 2 |
| 01 | 4238877 | Адаптер | 2 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 02 | 94-1404 | Угловой штуцер | 2 |
| 04 | 4154656 | Угловой штуцер | 1 |
| 05 | 4154655 | Угловой штуцер | 2 |
| 07 | 4327293 | Защитный кожух | 1 |
| 08 | 94-1701 | Адаптер | 1 |
| 09 | 94-0660 | Тройник | 1 |
| 15 | 4247368 | Шланг | 1 |
| 16 | 9272964 | В сборе шланг | 1 |
| 16A | 4665058 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 11 |
| 22 | 4467676 | Ленточный зажим | 10 |
| 26 | 8091282 | Кронштейн | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4289010 | U-образный болт | 6 |
| 30 | J950012 | Гайка | 24 |
| 32 | A853266 | Угловой штуцер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4600124 | Шланг | 1 |
| 35 | A853166 | Адаптер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4600125 | Шланг | 1 |
| 38 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
