Катвалк (правый) — HITACHI ZX670LCH-3

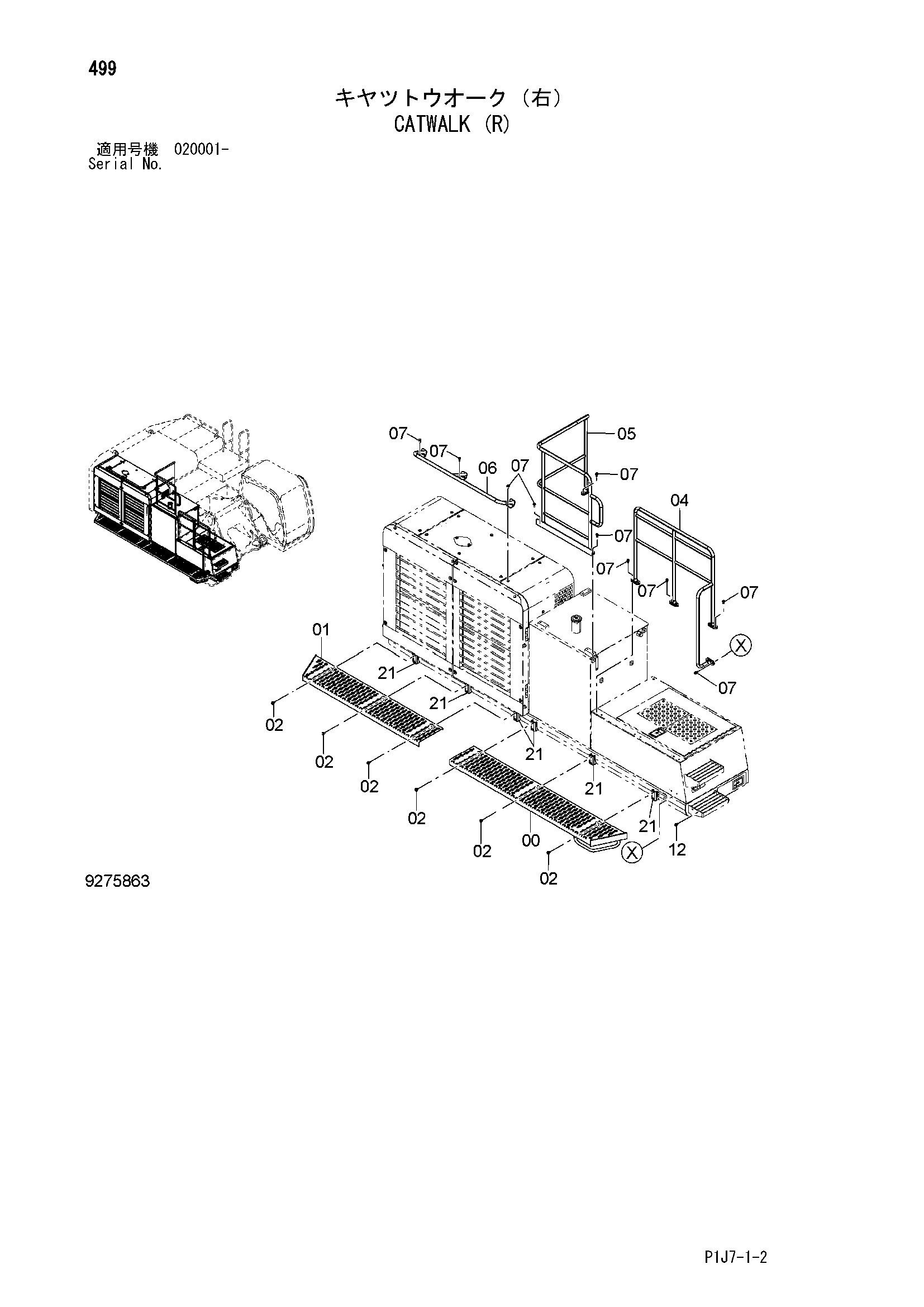

Заводская схема «Катвалк (правый)» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025390 | Ступень | 1 |
| 01 | 6025391 | Ступень | 1 |
| 02 | J281230 | Болт с шайбой | 12 |
| 02A | J901230 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 04 | 7052542 | Поручень | 1 |
| 05 | 7052536 | Поручень | 1 |
| 06 | 8108875 | Поручень | 1 |
| 07 | J271235 | Болт с шайбой | 17 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 21 | 9764887 | Кронштейн | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
