Вентилятор привод трубопроводы — HITACHI ZX670LCH-3

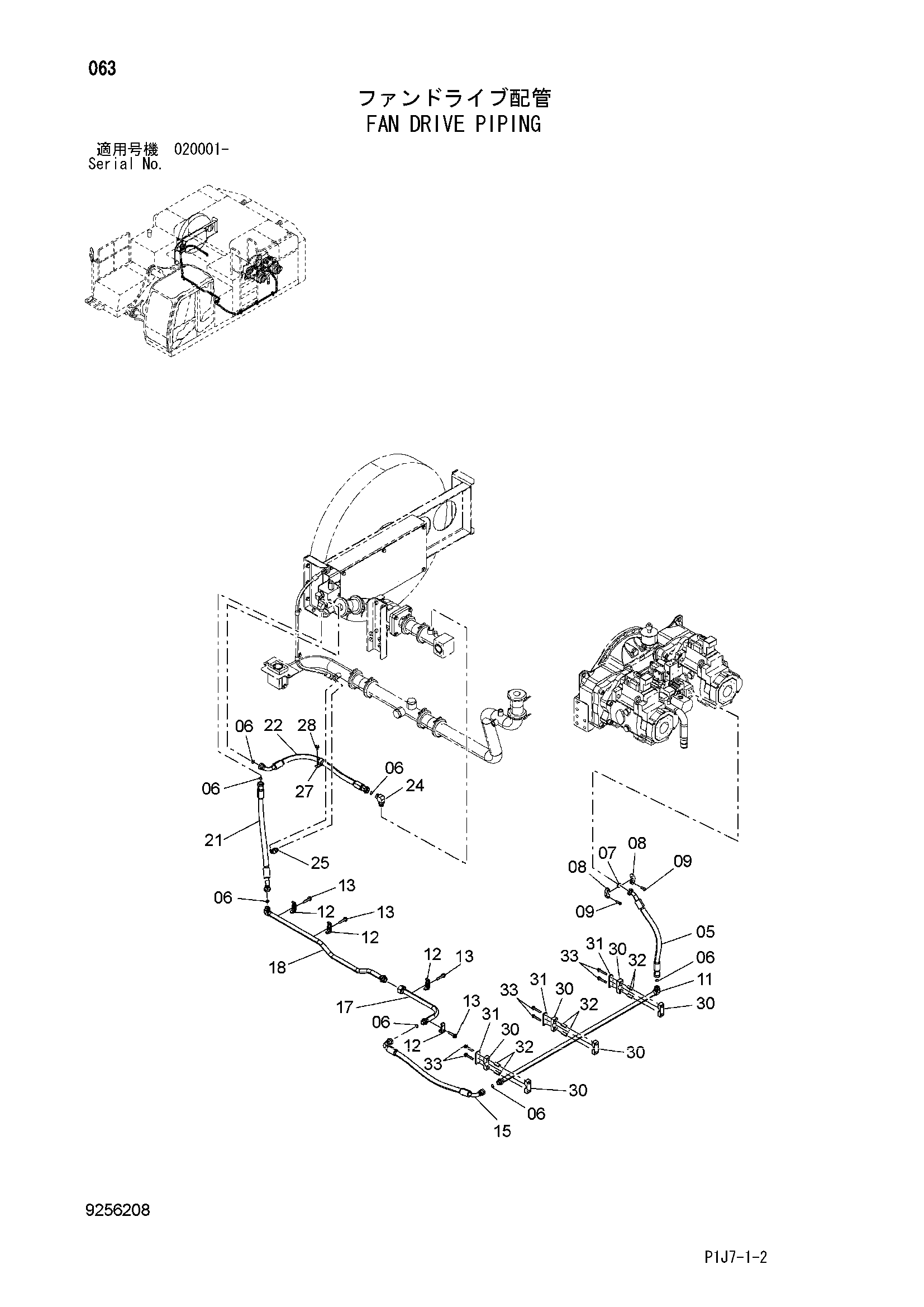

Заводская схема «Вентилятор привод трубопроводы» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4644383 | Шланг | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 7 |
| 07 | 971489 | Уплотнительное кольцо | 1 |
| 08 | 4506459 | Разъёмный фланец | 2 |
| 09 | M341030 | Болт с внутренним шестигранником | 4 |
| 11 | 8102317 | Трубка | 1 |
| 12 | 4053595 | Хомут трубки | 4 |
| 13 | J271260 | Болт с шайбой | 4 |
| 13A | J901260 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4644380 | Шланг | 1 |
| 17 | 9765075 | Трубка | 1 |
| 18 | 8102318 | Трубка | 1 |
| 21 | 4644381 | Шланг | 1 |
| 22 | 4644382 | Шланг | 1 |
| 24 | A853366 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A852244 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4190264 | Зажим | 1 |
| 28 | J271025 | Болт с шайбой | 1 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4379618 | Хомут | 6 |
| 31 | 4379619 | Пластина | 3 |
| 32 | 4379621 | Проставка | 6 |
| 33 | J271070 | Болт с шайбой | 6 |
| 33A | J901070 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
