Облицовка (2-1) — HITACHI ZX670LCH-3

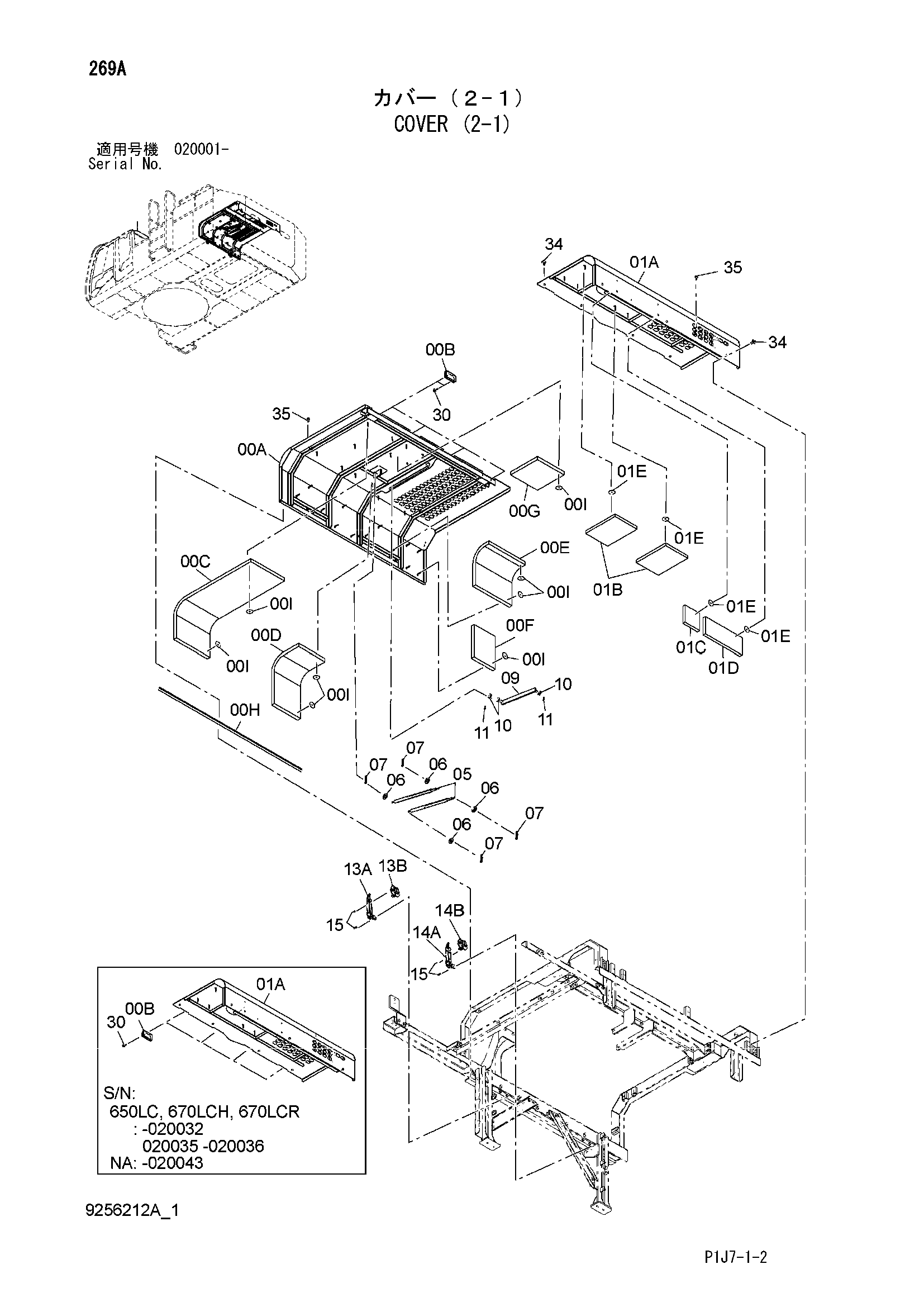

Заводская схема «Облицовка (2-1)» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-I | 7049488 | Крышка в сборе | 1 |
| 00A | 5010141 | Крышка | 1 |
| 00B | 3072015 | Петля | 4 |
| 00C | 4644384 | Резиновая прокладка | 1 |
| 00D | 4644385 | Резиновая прокладка | 1 |
| 00E | 4644386 | Резиновая прокладка | 1 |
| 00F | 4644387 | Резиновая прокладка | 1 |
| 00G | 4644388 | Резиновая прокладка | 1 |
| 00H | 4644389 | Резиновая прокладка | 1 |
| 00I | 4156886 | Шайба | 26 |
| 01A-E | 7049475 | Крышка двигатель в сборе | 1 |
| 01A | 6024101 | Крышка двигатель | 1 |
| 01B | 4644162 | Стекловата | 2 |
| 01C | 4644163 | Стекловата | 1 |
| 01D | 4644164 | Стекловата | 1 |
| 01E | 4156886 | Шайба | 17 |
| 05 | 4344047 | Гидроцилиндр | 2 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | 4022697 | Стопорный палец | 4 |
| 09 | 9756164 | Стойка | 1 |
| 10 | J222016 | Шайба | 3 |
| 11 | 4022701 | Стопорный палец | 2 |
| 13 | 4361438 | Защёлка | 1 |
| 13A | 3074568 | Защёлка | 1 |
| 13B | 3021131 | Анкхор | 1 |
| 14 | 4231750 | Защёлка | 1 |
| 14A | 3044290 | Защёлка | 1 |
| 14B | 3021131 | Анкхор | 1 |
| 15 | J260820 | Болт с шайбой | 8 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 30 | J271035 | Болт с шайбой | 8 |
| 30 | J281035 | Болт с шайбой | 8 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 30B | 4486055 | Шайба | 1 |
| 34 | J281235 | Болт с шайбой | 7 |
| 34A | J901235 | Болт | 1 |
| 34B | 4249324 | Шайба | 1 |
| 35 | J921225 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
