Трубопроводы системы смазки (рукоять 5.3m) — HITACHI ZX670LCH-3

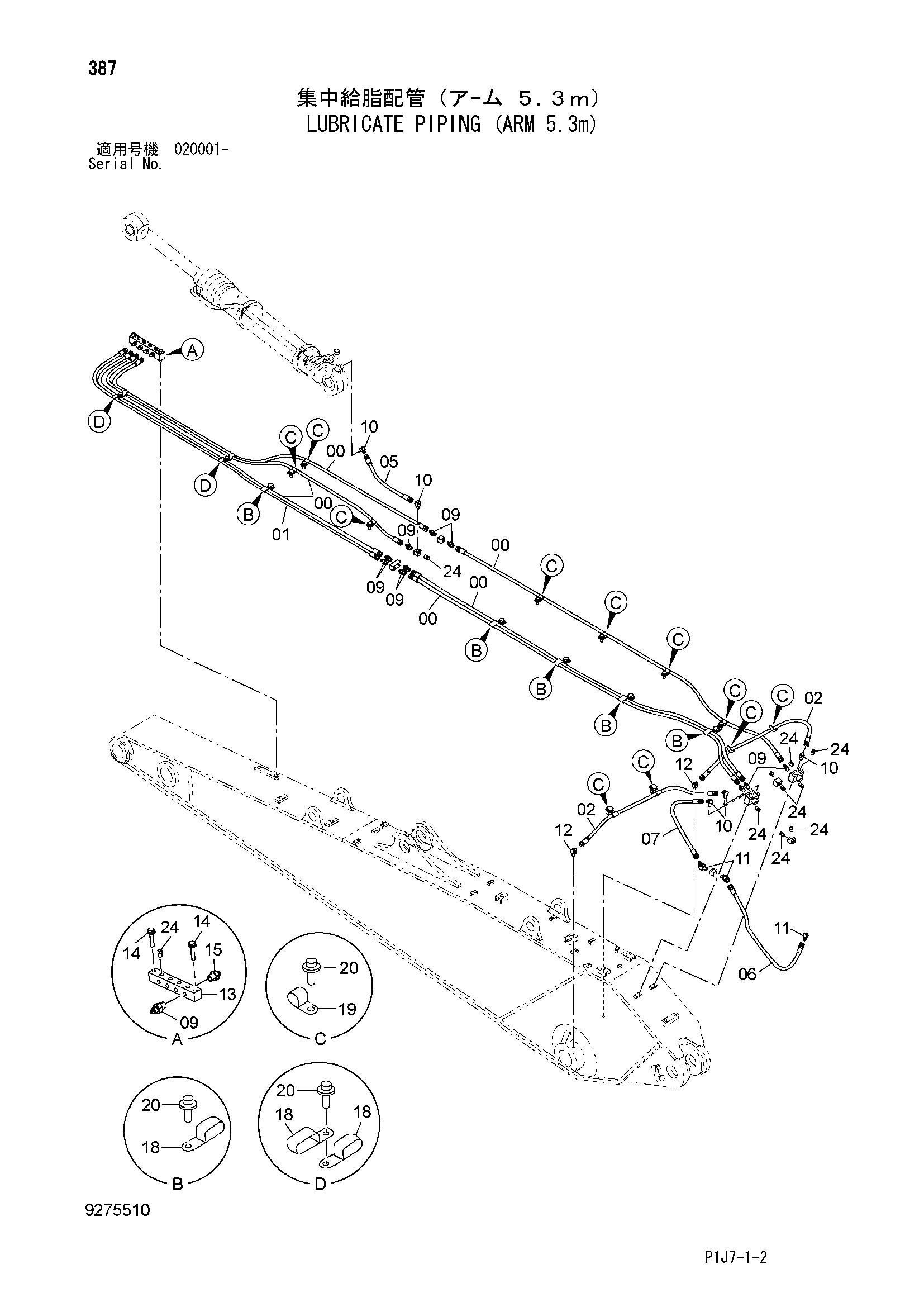

Заводская схема «Трубопроводы системы смазки (рукоять 5.3m)» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4451749 | Пластиковый шланг | 6 |
| 01 | 4258472 | Нейлоновый шланг | 1 |
| 02 | 4221265 | Нейлоновый шланг | 2 |
| 05 | 4226311 | Шланг | 1 |
| 06 | 4351853 | Шланг | 1 |
| 07 | 4239733 | Нейлоновый шланг | 1 |
| 09 | 4154651 | Адаптер | 14 |
| 10 | 4154656 | Угловой штуцер | 5 |
| 11 | 4154655 | Угловой штуцер | 3 |
| 12 | 4298745 | Угловой штуцер | 2 |
| 13 | 4646047 | Блок | 1 |
| 14 | J271050 | Болт с шайбой | 2 |
| 14A | J901050 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J75482 | Пресс-маслёнка | 4 |
| 18 | 4192018 | Зажим | 9 |
| 19 | 4190261 | Зажим | 11 |
| 20 | J271025 | Болт с шайбой | 18 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 24 | 94-2022 | Пробка | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
