Радиатор — HITACHI ZX670LCH-3

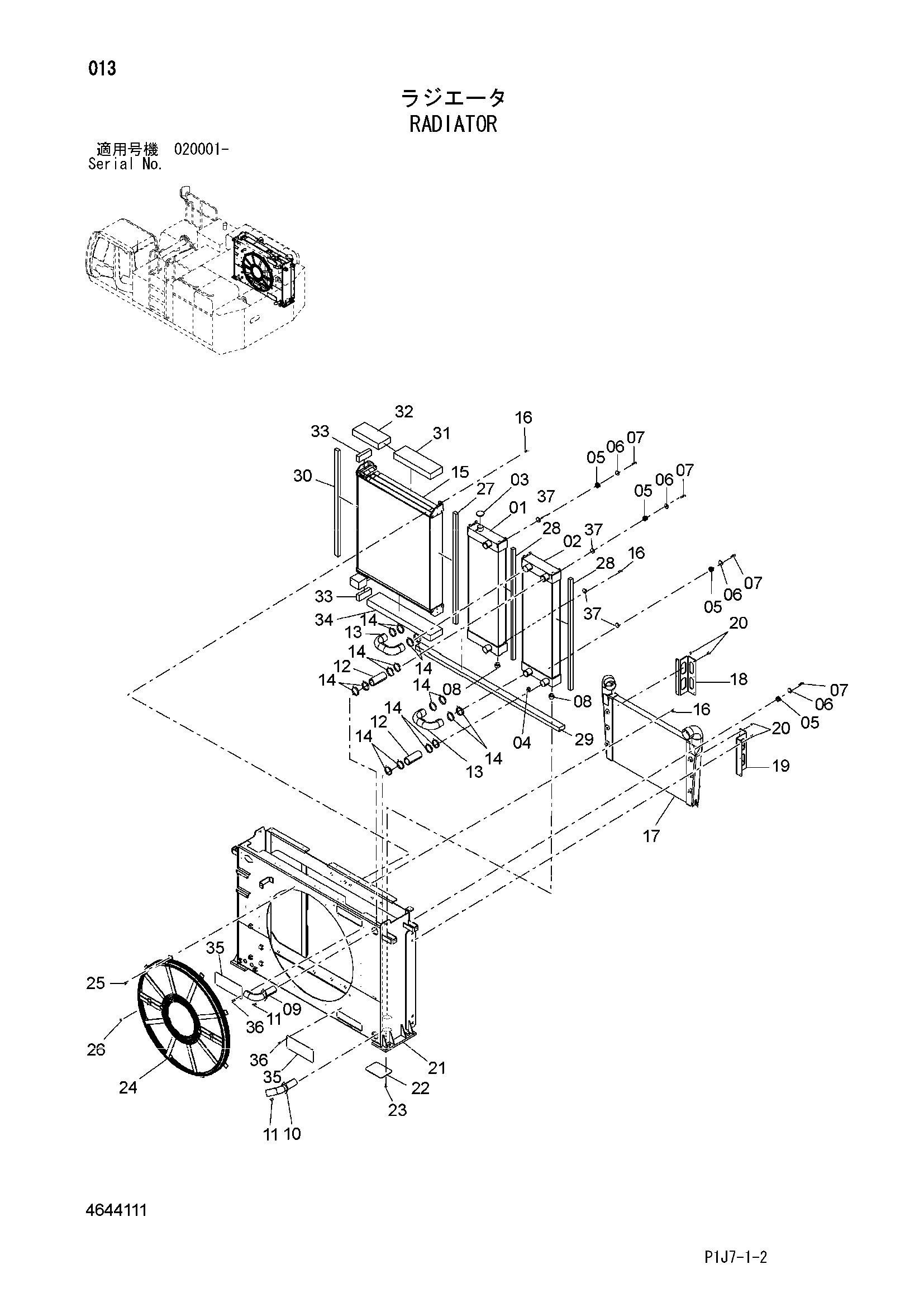

Заводская схема «Радиатор» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4644111 | Радиатор в сборе | 1 | |
| 01 | 4654972 | Коре радиатор | 1 |
| 02 | 4654973 | Коре радиатор | 1 |
| 03 | 4152858 | Колпачок | 1 |
| 04 | 4655009 | Кокк дренажный | 1 |
| 05 | 4655010 | Амортизатор | 8 |
| 06 | 4655011 | Шайба | 8 |
| 07 | 4654978 | Болт | 8 |
| 08 | 4655013 | Амортизатор | 4 |
| 09 | 4655014 | Трубка | 1 |
| 10 | 4654981 | Трубка | 1 |
| 11 | 4654982 | Болт | 4 |
| 12 | 4655017 | Шланг | 2 |
| 13 | 4654984 | Шланг | 2 |
| 14 | 4655018 | Хомут | 16 |
| 15 | 4654986 | Масляный радиатор | 1 |
| 16 | 4654987 | Болт | 6 |
| 17 | 4654988 | Радиатор | 1 |
| 18 | 4654989 | Пластина | 1 |
| 19 | 4654990 | Пластина | 1 |
| 20 | 4654982 | Болт | 12 |
| 21 | 4654992 | Рама | 1 |
| 22 | 4655025 | Пластина | 1 |
| 23 | 4654982 | Болт | 2 |
| 24 | 4655027 | Защита вентилятор | 2 |
| 25 | 4654982 | Болт | 8 |
| 26 | 4654997 | Болт | 4 |
| 27 | 4654998 | Манжета | 1 |
| 28 | 4654999 | Манжета | 2 |
| 29 | 4655000 | Манжета | 1 |
| 30 | 4655001 | Манжета | 1 |
| 31 | 4655002 | Манжета | 1 |
| 32 | 4655003 | Манжета | 1 |
| 33 | 4655004 | Манжета | 2 |
| 34 | 4655005 | Манжета | 1 |
| 35 | 4655006 | Пластина | 2 |
| 36 | 4654982 | Болт | 8 |
| 37 | 4659954 | Втулка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
