Рама (1) — HITACHI ZX670LCH-3

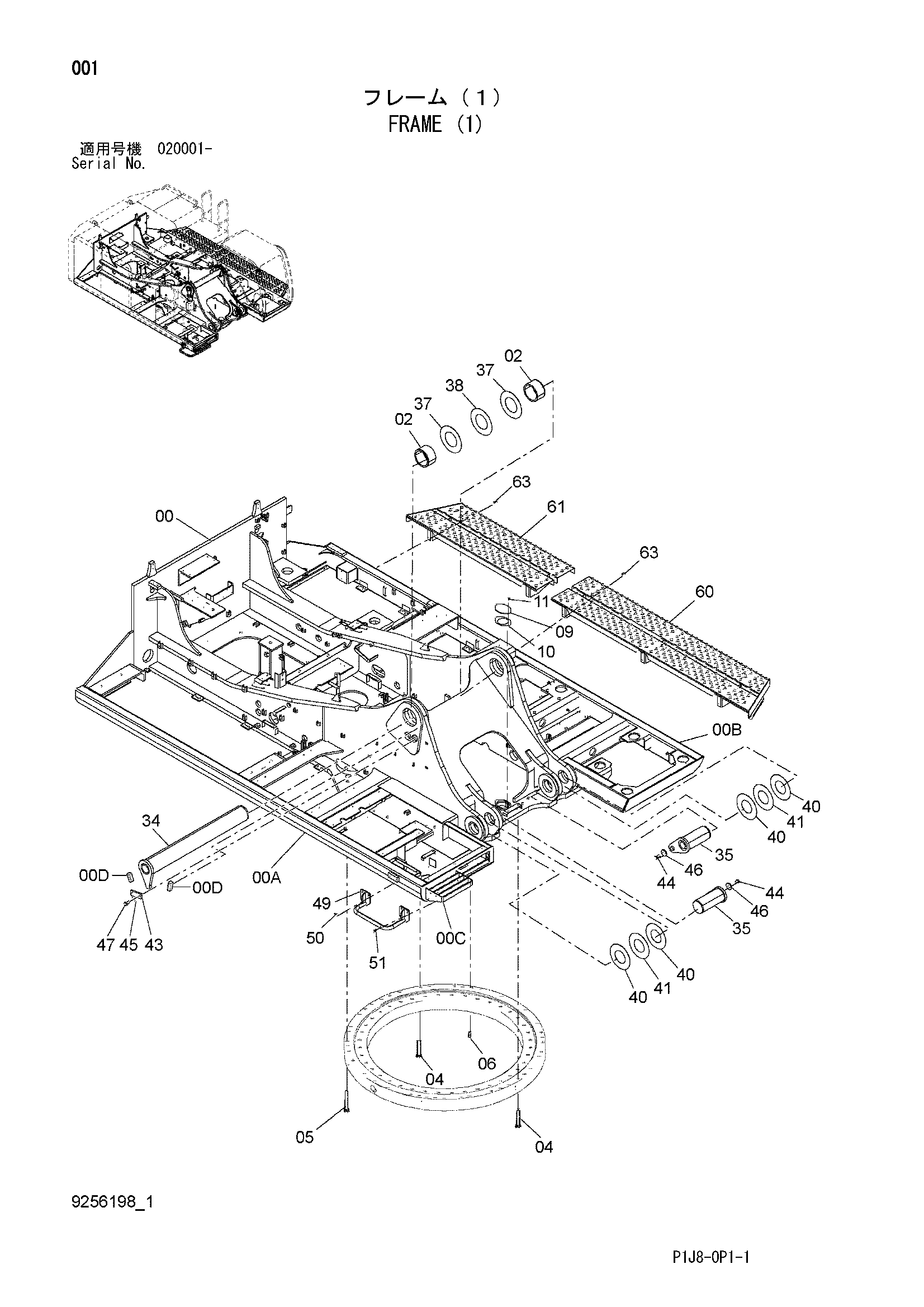

Заводская схема «Рама (1)» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010262 | Рама основной | 1 |
| 00A | 4643402 | Трубка (правый) | 1 |
| 00B | 4642811 | Трубка (левый) | 1 |
| 00C | 8101209 | Ступень | 1 |
| 00D | 4623494 | Пластина | 2 |
| 02 | 4643728 | Втулка | 2 |
| 04 | J833012 | Болт | 36 |
| 05 | J833016 | Болт | 4 |
| 06 | 4292932 | Установочный штифт | 2 |
| 09 | 4292764 | Крышка | 1 |
| 10 | 4292765 | Манжета | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 34 | 8101236 | Палец | 1 |
| 35 | 8102795 | Палец | 2 |
| 37 | 4165444 | Регулировочная шайба 2.3mm | 2 |
| 38 | 4191279 | Регулировочная шайба 1.0mm | 1 |
| 40 | 4219932 | Регулировочная шайба 1.6mm | 4 |
| 41 | 4219933 | Регулировочная шайба 1.0mm | 2 |
| 43 | 4122729 | Пластина | 1 |
| 44 | J912045 | Болт | 2 |
| 45 | J222020 | Шайба | 2 |
| 46 | 4635470 | Шайба | 2 |
| 47 | J912045 | Болт | 2 |
| 49 | 8105203 | Поручень | 1 |
| 50 | J271230 | Болт с шайбой | 2 |
| 50A | J901230 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | J271235 | Болт с шайбой | 2 |
| 51A | J901235 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 60 | 6024114 | Ступень | 1 |
| 61 | 6024183 | Ступень | 1 |
| 63 | J281230 | Болт с шайбой | 10 |
| 63A | J901230 | Болт | 1 |
| 63B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
