Пилотные гидролинии (снятие устройство) — HITACHI ZX670LCH-3

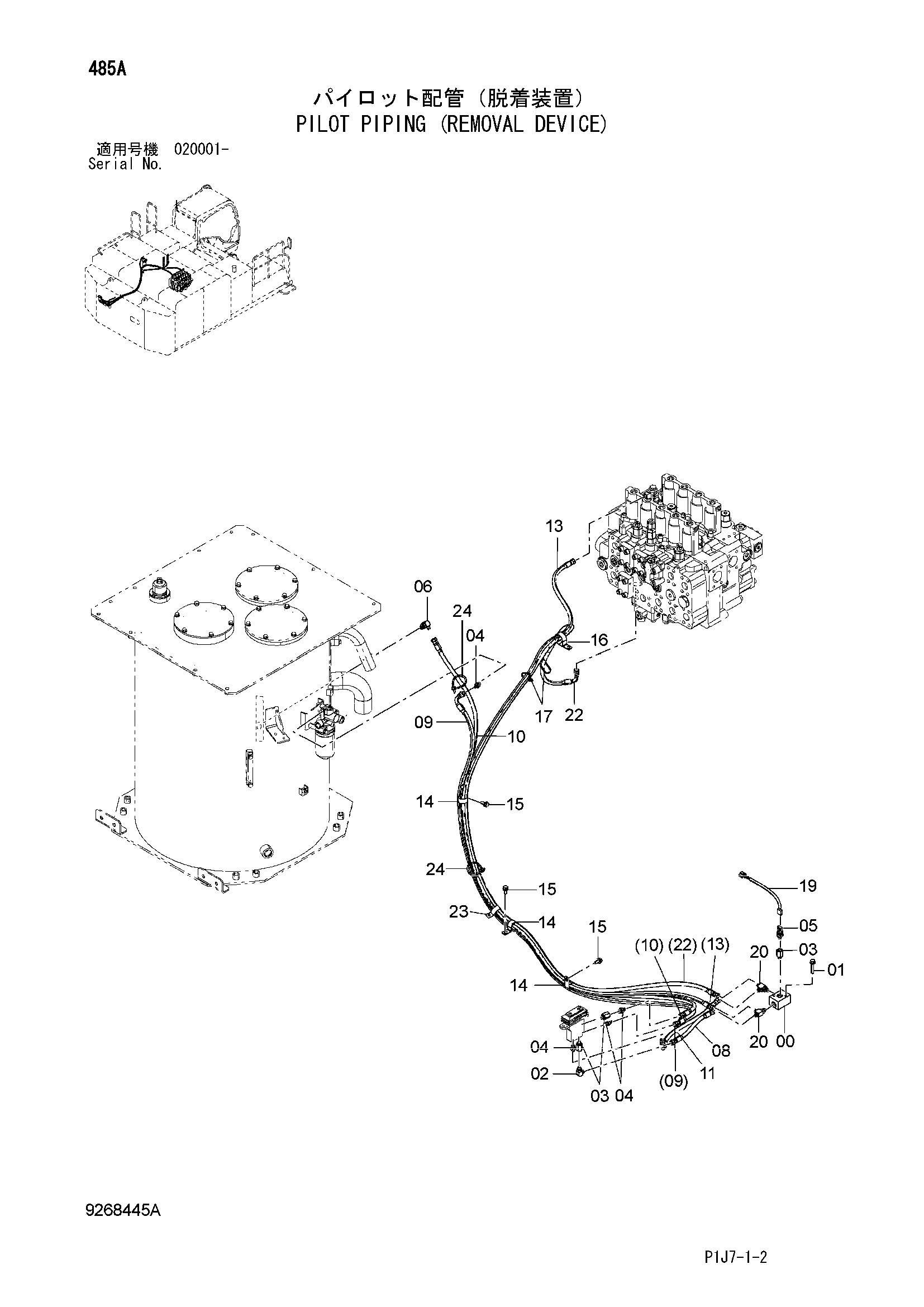

Заводская схема «Пилотные гидролинии (снятие устройство)» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195759 | Челночный клапан | 1 |
| 01 | J271055 | Болт с шайбой | 2 |
| 01A | J901055 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A852323 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4202564 | Адаптер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852123 | Адаптер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4436535 | Датчик давления | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4454734 | Шланг | 1 |
| 09 | 4656930 | Шланг | 1 |
| 10 | 4657385 | Шланг | 1 |
| 11 | 4457107 | Шланг | 1 |
| 13 | 4640245 замена: 4659063 | Шланг | 1 |
| 13 | 4659063 | Шланг | 1 |
| 14 | 4190264 | Зажим | 3 |
| 15 | J271025 | Болт с шайбой | 3 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4193848 | Зажим | 1 |
| 17 | 4055312 | Ленточный зажим | 2 |
| 19 | 4658574 | Жгут проводов | 1 |
| 20 | A852423 | Тройник | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4642144 замена: 4652100 | Шланг | 1 |
| 22 | 4652100 | Шланг | 1 |
| 23 | 4193848 | Зажим | 1 |
| 24 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
