Гусеничная рама <650LC, 670LCH> — HITACHI ZX670LCH-3

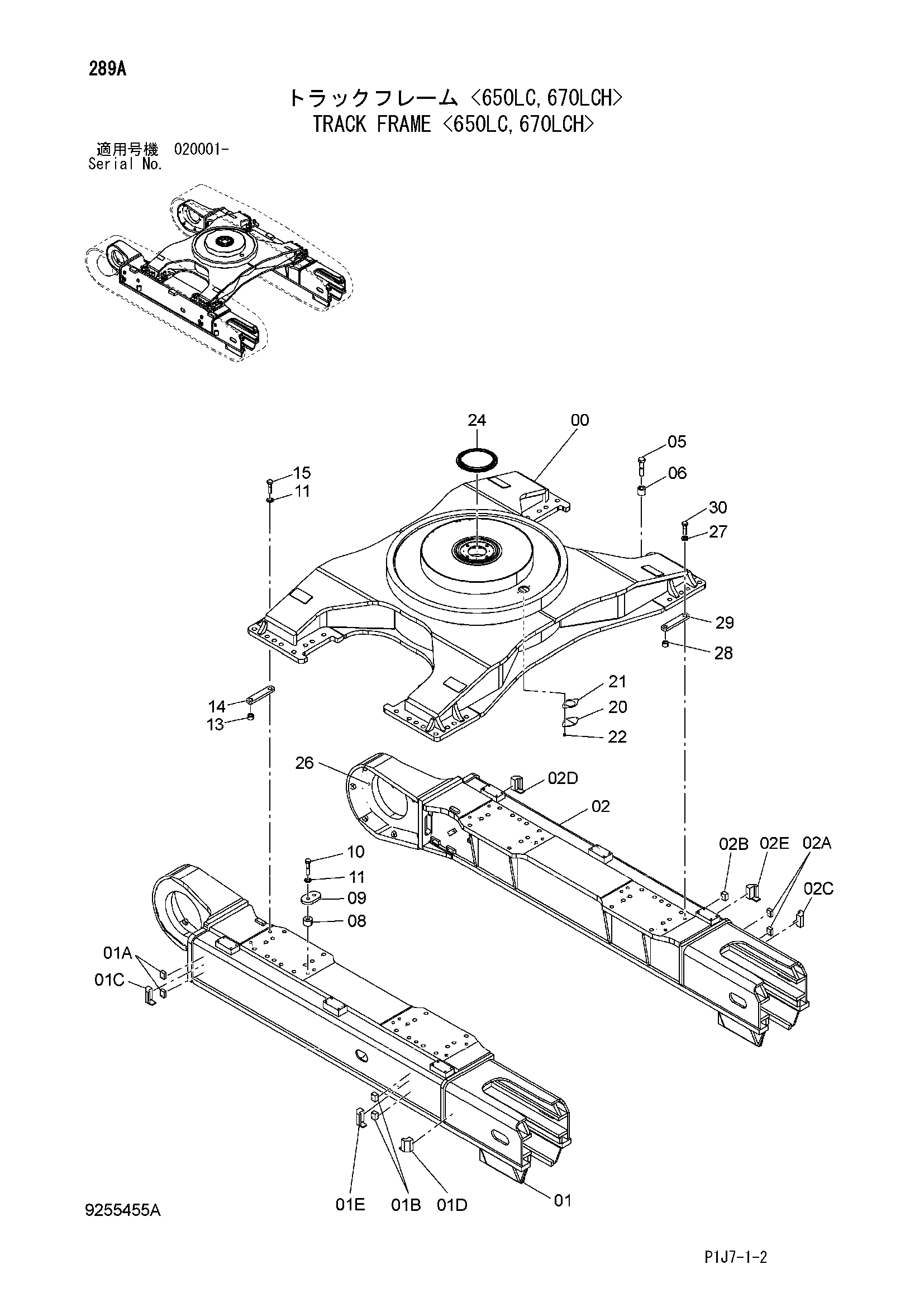

Заводская схема «Гусеничная рама <650LC, 670LCH>» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010260 | Рама трукк | 1 |
| 01 | 4641628 | Рама боковой (правый) | 1 |
| 01A | 4638272 | Седло винта | 6 |
| 01B | 4640730 | Седло винта | 2 |
| 01C | 9755383 | Кронштейн | 1 |
| 01D | 9755384 | Кронштейн | 2 |
| 01E | 9764794 | Кронштейн | 1 |
| 02 | 4641629 | Рама боковой (левый) | 1 |
| 02A | 4638272 | Седло винта | 6 |
| 02B | 4640730 | Седло винта | 2 |
| 02C | 9755383 | Кронштейн | 2 |
| 02D | 9755384 | Кронштейн | 1 |
| 02E | 9764793 | Кронштейн | 1 |
| 05 | 4218943 | Болт | 36 |
| 06 | 4218944 | Проставка | 36 |
| 08 | 4643263 | Проставка | 8 |
| 09 | 4207766 | Стопорная пластина | 4 |
| 10 | J833008 | Болт | 8 |
| 11 | 4114408 | Шайба | 12 |
| 13 | 4643264 | Проставка | 4 |
| 14 | 4301532 | Направляющая | 2 |
| 15 | J833002 | Болт | 4 |
| 20 | 4013896 | Крышка | 1 |
| 21 | 4244172 | Манжета | 1 |
| 22 | J271020 | Болт с шайбой | 2 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4610571 | Уплотнение | 1 |
| 26 | 425175 | Пробка | 4 |
| 27 | 4114408 | Шайба | 4 |
| 28 | 4643264 | Кпакер | 4 |
| 29 | 4301532 | Направляющая | 2 |
| 30 | J833002 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
