Основные гидролинии (3-2) — HITACHI ZX670LCH-3

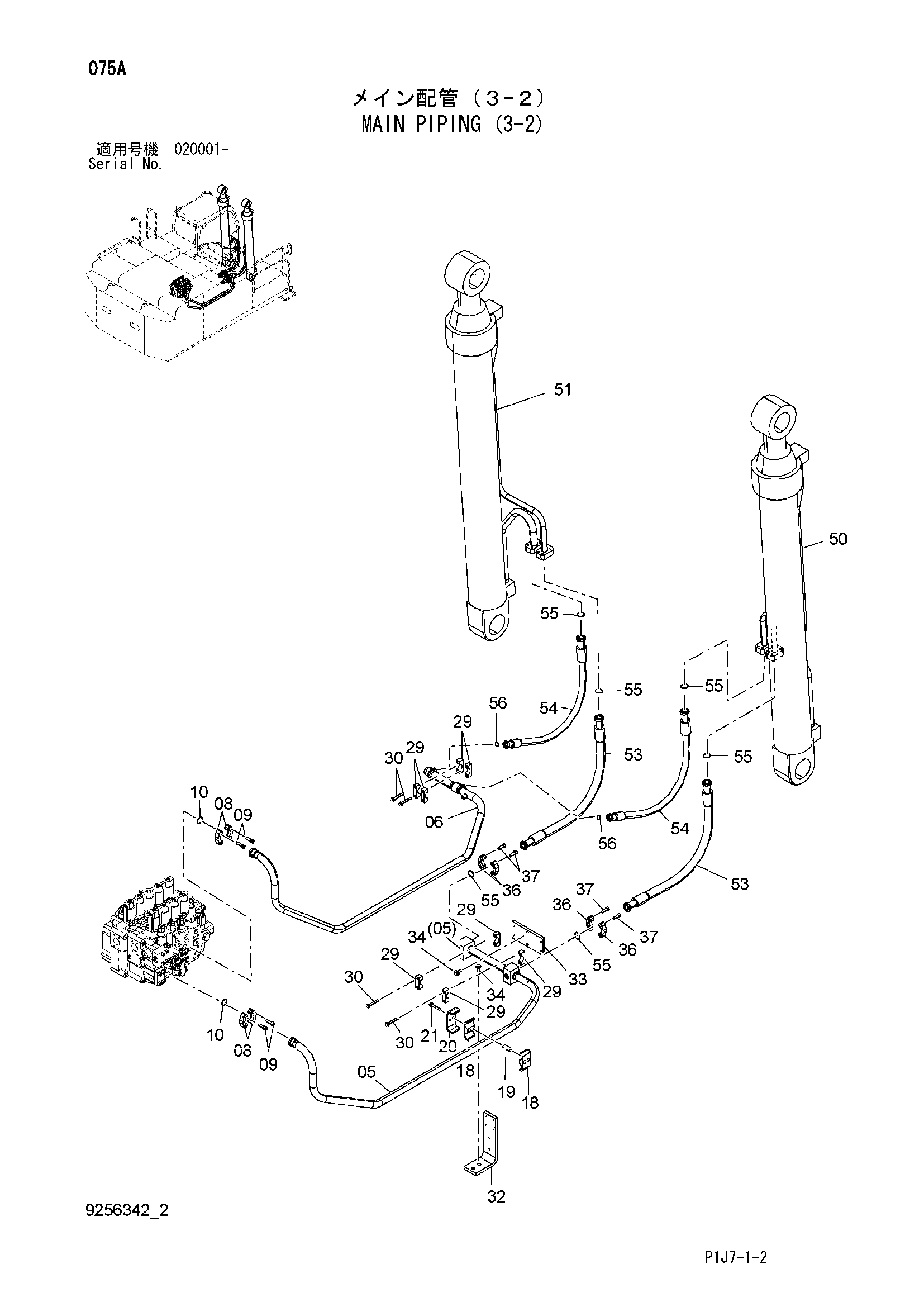

Заводская схема «Основные гидролинии (3-2)» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 7049342 замена: 7053765 | Трубка | 1 |
| 05 | 7053765 | Трубка | 1 |
| 06 | 8102336 | Трубка | 1 |
| 08 | 4089703 | Разъёмный фланец | 4 |
| 09 | M341445 | Болт с внутренним шестигранником | 8 |
| 10 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | 4638127 | Хомут | 2 |
| 19 | 4304539 | Проставка | 2 |
| 20 | 4638126 | Хомут трубки | 1 |
| 21 | J271280 | Болт с шайбой | 2 |
| 21A | J901280 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 29 | 4334364 | Хомут трубки | 8 |
| 30 | J271290 | Болт с шайбой | 8 |
| 30A | J901290 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 3104991 замена: 3111177 | Кронштейн | 1 |
| 32 | 3111177 | Кронштейн | 1 |
| 33 | 4638266 | Кронштейн | 1 |
| 34 | J281240 | Болт с шайбой | 4 |
| 34A | J901240 | Болт | 1 |
| 34B | 4249324 | Шайба | 1 |
| 36 | 4089703 | Разъёмный фланец | 4 |
| 37 | M341445 | Болт с внутренним шестигранником | 8 |
| 50 | 4643511 | Гидроцилиндр. стрела (правый) | 1 |
| 51 | 4643512 | Гидроцилиндр. стрела (левый) | 1 |
| 53 | 4644296 замена: 4676598 | Шланг | 2 |
| 53 | 4676598 | Шланг | 2 |
| 54 | 4644297 | Шланг | 2 |
| 55 | 4508805 | Уплотнительное кольцо | 6 |
| 56 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
