Топливные трубопроводы — HITACHI ZX670LCH-3

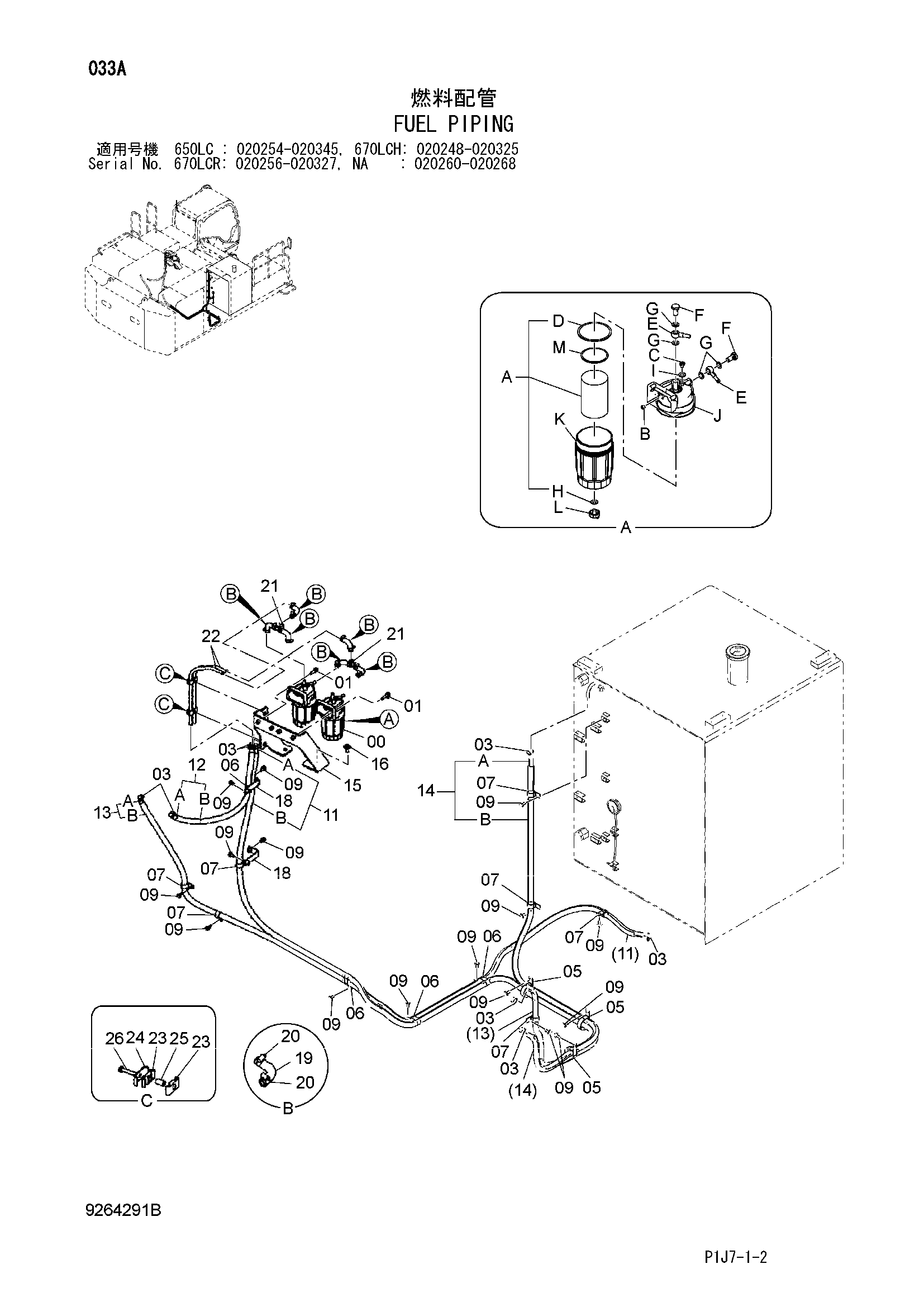

Заводская схема «Топливные трубопроводы» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679165 | Топливный фильтр | 2 |
| 00A | 4676385 | Топливный фильтр | 1 |
| 00B | 4653188 | Пробка | 1 |
| 00C | 4653191 | Пробка воздушный | 1 |
| 00D | 4653195 | Уплотнительное кольцо | 1 |
| 00E | 4326742 | Трубка топливный | 1 |
| 00F | 4326740 | Болт | 1 |
| 00G | 4326741 | Прокладка | 1 |
| 00H | 4653194 | Прокладка | 1 |
| 00I | 4653192 | Прокладка | 1 |
| 00J | 4683284 | Головка | 1 |
| 00K | 4653189 | Корпус фильтр | 1 |
| 00L | 4653193 | Пробка дренажный | 1 |
| 00M | 4653190 | Кольцо | 1 |
| 01 | J271050 | Болт с шайбой | 4 |
| 01A | J901050 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4514699 | Хомут шланга | 8 |
| 05 | 4193816 | Зажим | 3 |
| 06 | 4411911 | Зажим | 4 |
| 07 | 4192035 | Зажим | 7 |
| 09 | J271025 | Болт с шайбой | 16 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 9285854 | Топливный шланг в сборе | 1 |
| 11A | 4679238 | Топливный шланг | 1 |
| 11B | 4679239 | Трубка | 1 |
| 12 | 9285855 | Топливный шланг в сборе | 1 |
| 12A | 4679240 | Топливный шланг | 1 |
| 12B | 4657241 | Трубка | 1 |
| 13 | 9264566 | Топливный шланг в сборе | 1 |
| 13A | 4650128 | Топливный шланг | 1 |
| 13B | 4657240 | Трубка | 1 |
| 14 | 9264498 | Топливный шланг в сборе | 1 |
| 14A | 4654876 | Топливный шланг | 1 |
| 14B | 4657166 | Трубка | 1 |
| 15 | 8112030 | Кронштейн | 1 |
| 16 | J281235 | Болт с шайбой | 3 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 18 | 9767918 | Кронштейн | 2 |
| 19 | 4679166 | Угловой штуцер | 6 |
| 20 | 4514699 | Хомут шланга | 12 |
| 21 | 9768265 | Трубка | 2 |
| 22 | 4679168 | Трубка | 2 |
| 23 | 4679169 | Хомут | 4 |
| 24 | 4679170 | Хомут | 2 |
| 25 | 4361747 | Проставка | 2 |
| 26 | J260845 | Болт с шайбой | 2 |
| 26A | J900845 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
