Обратные трубопроводы (2) — HITACHI ZX670LCH-3

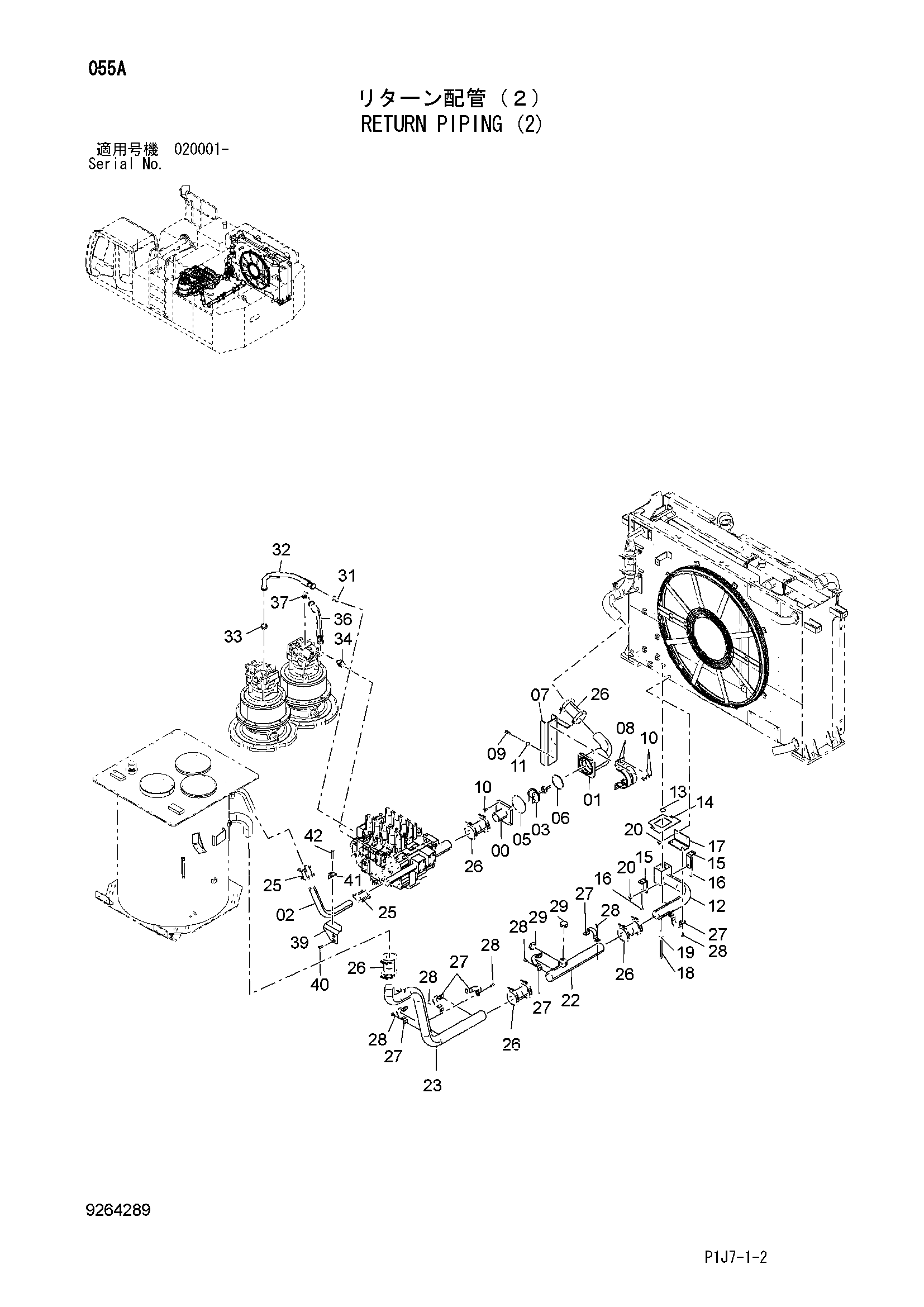

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764755 | Трубка | 1 |
| 01 | 8102431 | Трубка | 1 |
| 02 | 3107736 | Трубка | 1 |
| 03 | 4433092 | Клапан | 1 |
| 05 | A811145 | Уплотнительное кольцо | 1 |
| 06 | 4154331 | Уплотнительное кольцо | 1 |
| 07 | 8102432 | Кронштейн | 1 |
| 08 | 4246954 | Хомут трубки | 2 |
| 09 | J921440 | Болт | 2 |
| 10 | J271240 | Болт с шайбой | 8 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J222014 | Шайба | 2 |
| 12 | 8102436 | Трубка | 1 |
| 13 | A811060 | Уплотнительное кольцо | 1 |
| 14 | 4653479 | Крышка | 1 |
| 15 | 4654222 | Кронштейн | 2 |
| 16 | J271235 | Болт с шайбой | 2 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 9765186 | Кронштейн | 1 |
| 18 | J901211 | Болт | 4 |
| 19 | J222012 | Шайба | 4 |
| 20 | J271230 | Болт с шайбой | 4 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 9765139 | Трубка | 1 |
| 23 | 8102435 | Трубка | 1 |
| 25 | 4067834 | Муфта | 2 |
| 25A | 4196260 | Уплотнение кольцо | 2 |
| 26 | 4071215 | Муфта | 5 |
| 27 | 4000909 | Хомут трубки | 6 |
| 28 | J271035 | Болт с шайбой | 12 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4154693 | Пробка | 2 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 31 | A853188 | Адаптер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4644222 | Шланг | 1 |
| 33 | A853168 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | A853288 | Угловой штуцер | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4644221 | Шланг | 1 |
| 37 | A853368 | Угловой штуцер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 9765988 | Кронштейн | 1 |
| 40 | J281245 | Болт с шайбой | 2 |
| 40A | J901245 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
| 41 | 4053697 | Хомут трубки | 1 |
| 42 | J271280 | Болт с шайбой | 1 |
| 42A | J901280 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
