Кондиционер (2-1) — HITACHI ZX670LCH-3

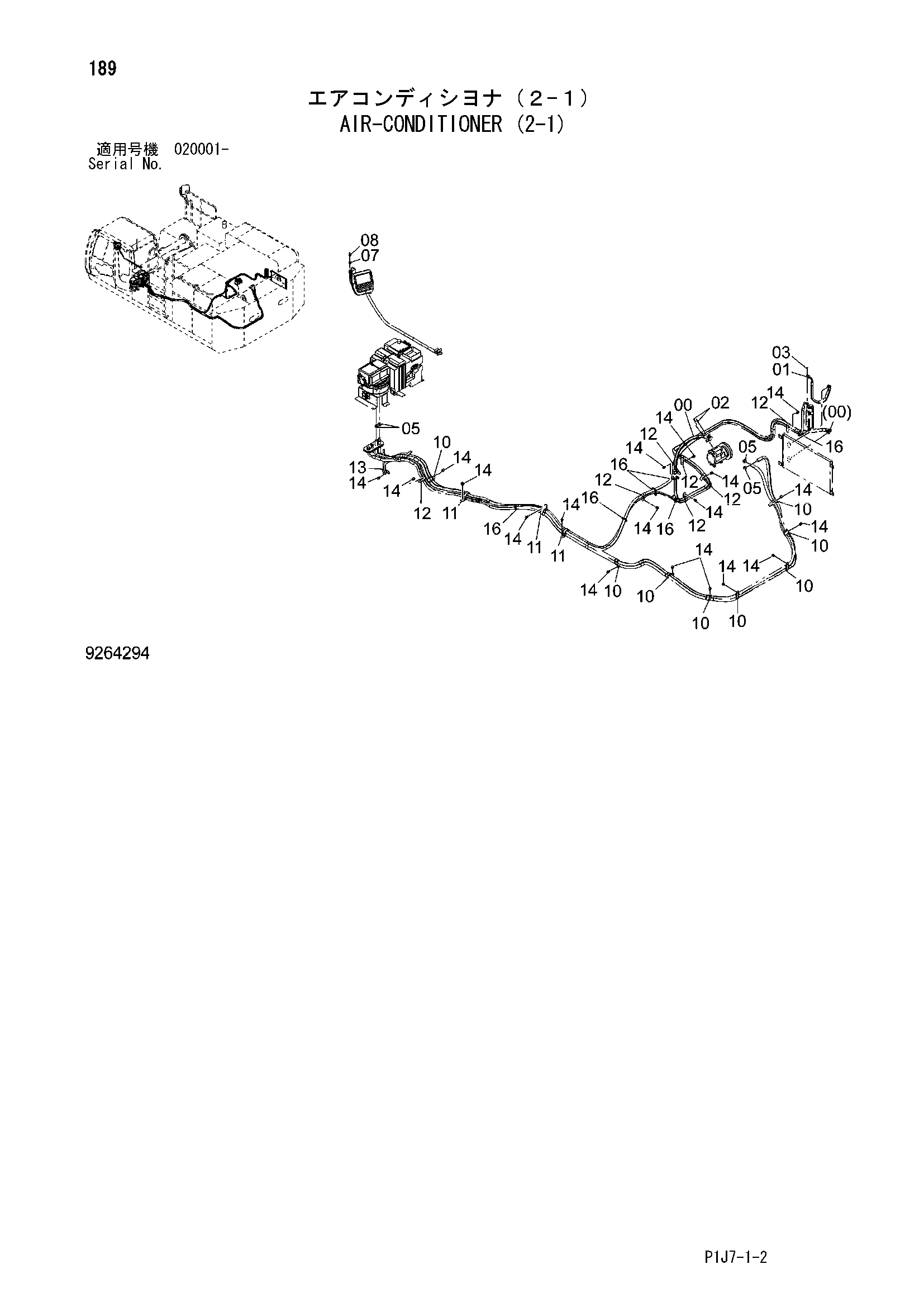

Заводская схема «Кондиционер (2-1)» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4643964 | Шланг радиатора | 1 |
| 01 | 4454683 | Шланг | 1 |
| 02 | J260630 | Болт с шайбой | 2 |
| 02A | J900630 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 03 | J260625 | Болт с шайбой | 1 |
| 03A | J900625 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 05 | 4514699 | Хомут шланга | 4 |
| 07 | 4405194 | Проставка | 1 |
| 08 | 4405814 | Датчик | 1 |
| 10 | 4192034 | Зажим | 8 |
| 11 | 4190265 | Зажим | 3 |
| 12 | 4190266 | Зажим | 7 |
| 13 | 4190282 | Зажим | 1 |
| 14 | J271020 | Болт с шайбой | 19 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
