Общий детали для лубрикатор — HITACHI ZX670LCH-3

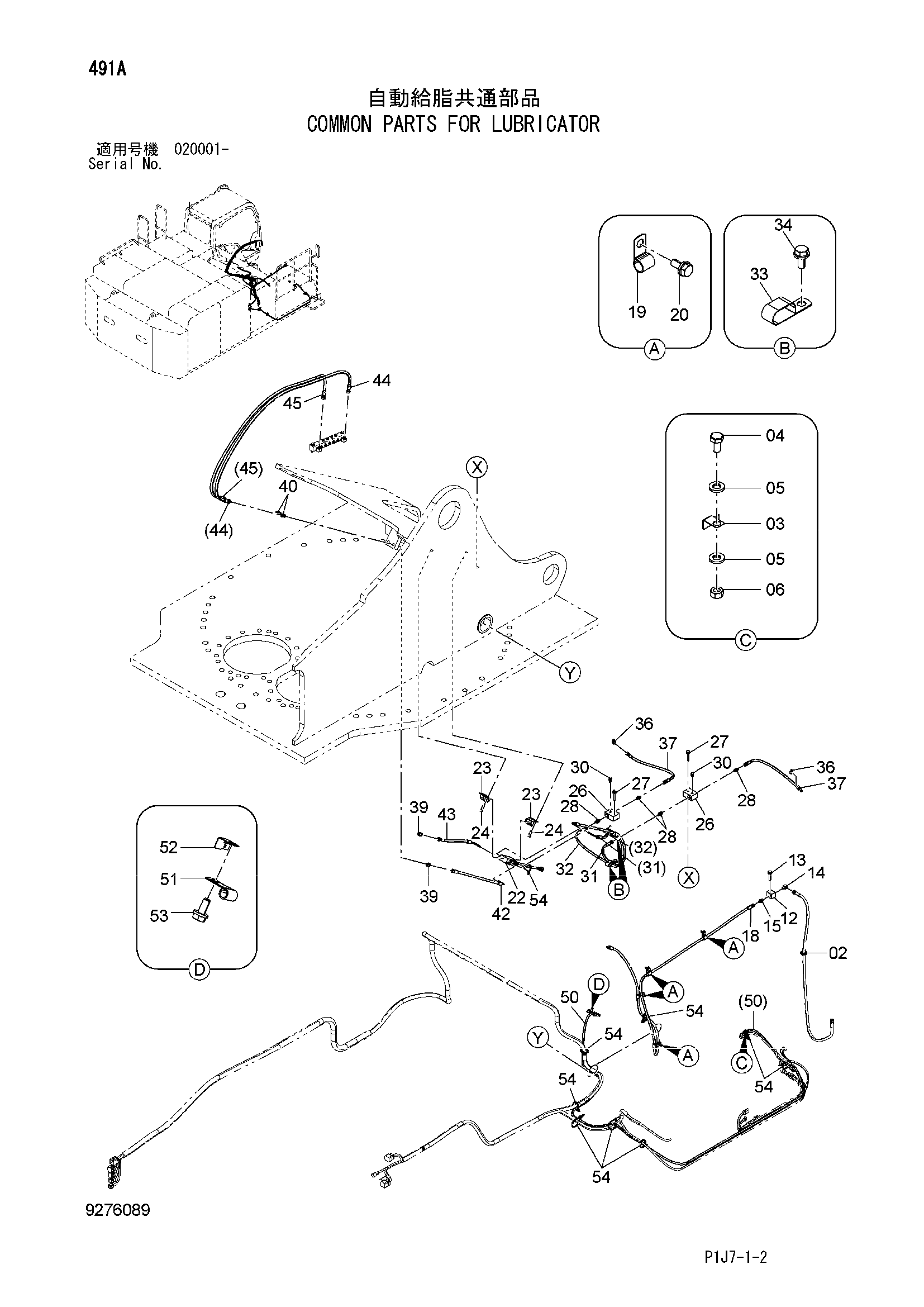

Заводская схема «Общий детали для лубрикатор» для HITACHI ZX670LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4307983 | Резиновая втулка | 1 |
| 03 | 4257159 | Кронштейн | 1 |
| 04 | J901020 | Болт | 1 |
| 05 | J222010 | Шайба | 2 |
| 06 | J950010 | Гайка | 1 |
| 12 | 4371028 | Блок | 1 |
| 13 | J271055 | Болт с шайбой | 1 |
| 13A | J901055 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4154656 | Угловой штуцер | 1 |
| 15 | 4154651 | Адаптер | 1 |
| 18 | 4656849 | Шланг | 1 |
| 19 | 4190253 | Зажим | 4 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4399995 | Клапан | 1 |
| 23 | 4361320 | Хомут | 2 |
| 24 | M341025 | Болт с внутренним шестигранником | 4 |
| 26 | 4460280 | Блок | 2 |
| 27 | J271060 | Болт с шайбой | 2 |
| 27A | J901060 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A852122 | Адаптер | 4 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4148896 | Пресс-маслёнка | 2 |
| 31 | 4630724 | Шланг | 1 |
| 32 | 4610597 | Шланг | 1 |
| 33 | 4190266 | Зажим | 2 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4298745 | Угловой штуцер | 2 |
| 37 | 4654936 | Шланг | 2 |
| 39 | 4215649 | Адаптер | 2 |
| 40 | 4215650 | Адаптер | 2 |
| 42 | 4654941 | Шланг | 1 |
| 43 | 4656855 | Шланг | 1 |
| 44 | 4430931 | Шланг | 1 |
| 45 | 4656862 | Шланг | 1 |
| 50 | 3108336 | Жгут проводов | 1 |
| 51 | 4190272 | Зажим | 1 |
| 52 | 4257159 | Кронштейн | 1 |
| 53 | J271025 | Болт с шайбой | 1 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | 4055312 | Ленточный зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
