Гидроцилиндр стрелы (правый) — HITACHI ZX670LC-5G

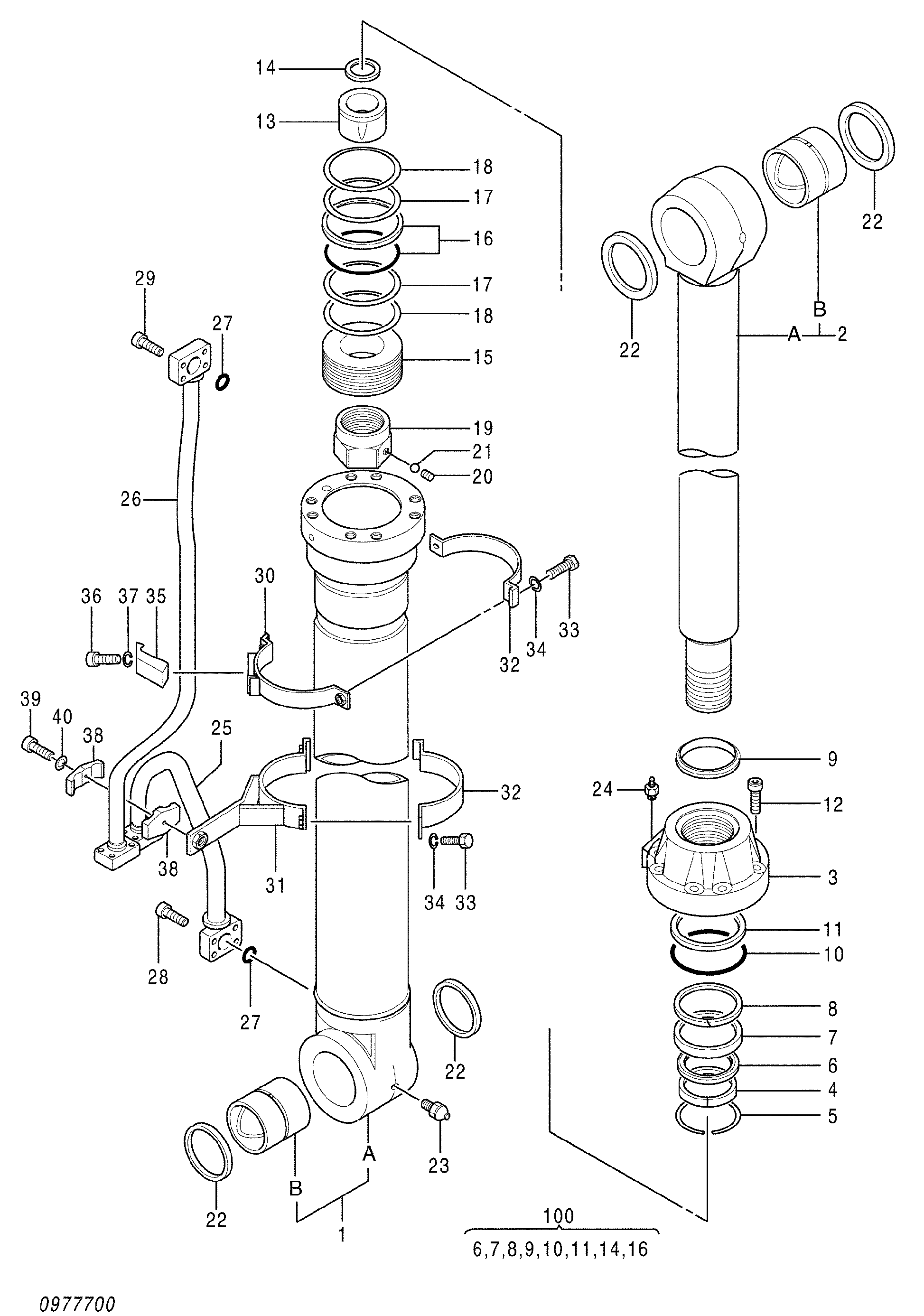

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX670LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4643511 | Гидроцилиндр стрелы (правый) | 1 | |
| 1-24 | 4653858 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0977701 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0643002 | Втулка пальца | 1 |
| 2 | 0977702 | Шток поршня в сборе | 1 |
| 2B | 0977703 | Втулка пальца | 1 |
| 3 | 0977704 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0941506 | Кольцо | 1 |
| 7 | 0972303 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0972304 | Грязесъёмное кольцо | 1 |
| 10 | A811180 | Уплотнительное кольцо | 1 |
| 11 | 0242507 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 0420304 | Амортизирующий подшипник | 1 |
| 14 | 0420310 | Уплотнение | 1 |
| 15 | 0646404 | Поршень | 1 |
| 16 | 0242510 | Кольцо уплотнение в сборе | 1 |
| 17 | 0972305 | Направляющее кольцо | 2 |
| 18 | 0242512 | Направляющее кольцо | 2 |
| 19 | 0807708 | Гайка | 1 |
| 20 | 0353012 | Установочный винт | 1 |
| 21 | 0353011 | Стальной шарик | 1 |
| 22 | 4205000 | Пылезащитное уплотнение | 4 |
| 23 | J75481 | Пресс-маслёнка | 1 |
| 24 | 0643016 | Воздушный клапан | 1 |
| 25 | 0977705 | Трубка | 1 |
| 26 | 0977706 | Трубка | 1 |
| 27 | 955612 | Уплотнительное кольцо | 2 |
| 28 | 0158883 | Болт с внутренним шестигранником | 4 |
| 29 | 0643019 | Болт с внутренним шестигранником | 4 |
| 30 | 0977707 | Лента | 1 |
| 31 | 0977708 | Лента | 1 |
| 32 | 0353018 | Лента | 2 |
| 33 | J901035 | Болт | 4 |
| 34 | A590910 | Шайба | 4 |
| 35 | 0309219 | Хомут трубки | 1 |
| 36 | 0224115 | Болт | 1 |
| 37 | 0208516 | Пружинная шайба | 1 |
| 38 | 0977709 | Хомут трубки | 2 |
| 39 | 0417614 | Болт | 1 |
| 40 | 0168014 | Пружинная шайба | 1 |
| 100 | 4653041 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
