Трансмиссия (ход) — HITACHI ZX670LC-5G

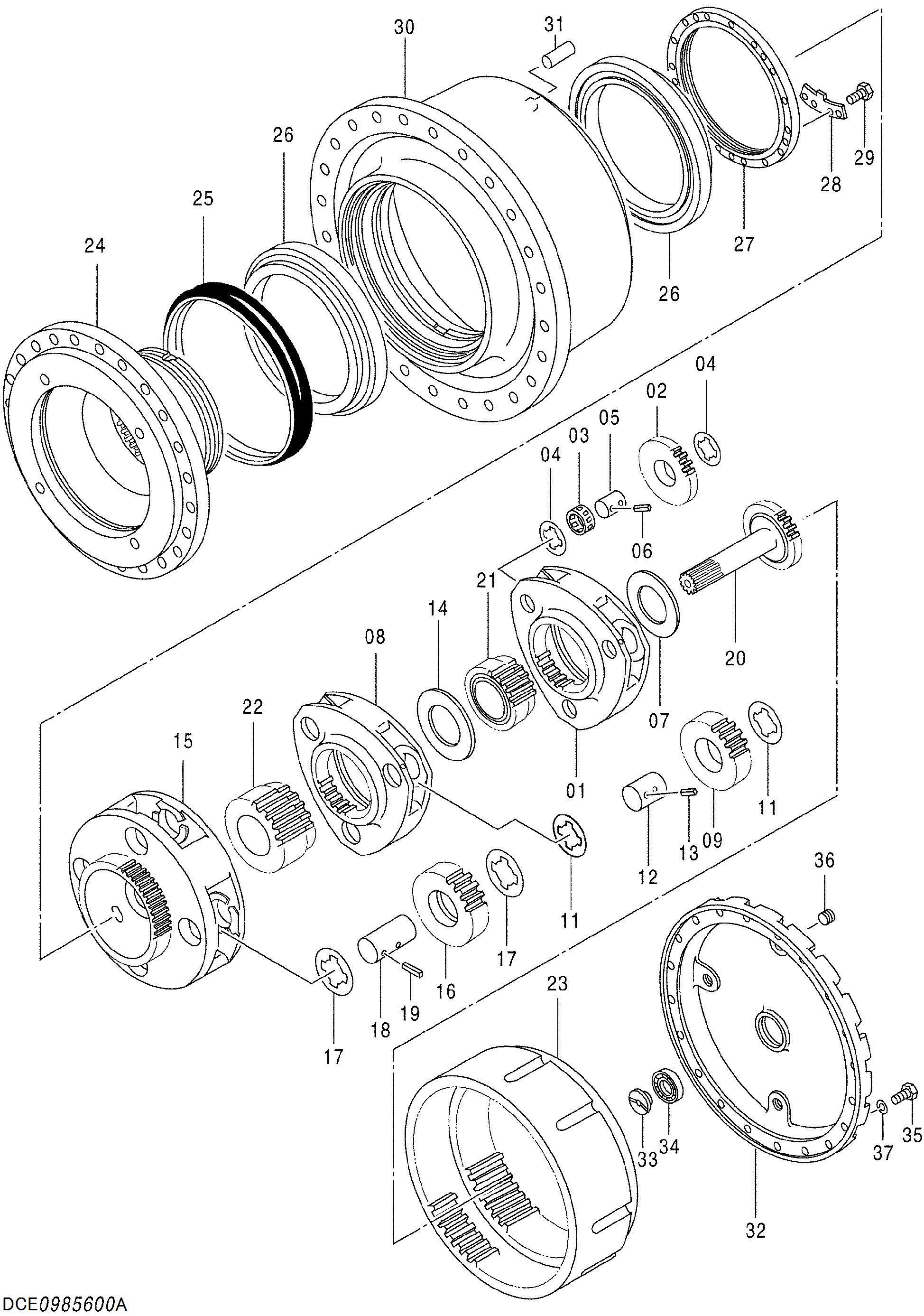

Заводская схема «Трансмиссия (ход)» для HITACHI ZX670LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4641493 | Трансмиссия (ход) | 1 | |
| 01 | 0985601 | Водило | 1 |
| 02 | 0985602 | Планетарная шестерня | 3 |
| 03 | 0985603 | Игольчатый подшипник | 3 |
| 04 | 0985604 | Упорная шайба | 6 |
| 05 | 0985605 | Вал | 3 |
| 06 | 0985606 | Пружинный штифт | 3 |
| 07 | 0985607 | Шайба | 1 |
| 08 | 0985634 | Водило | 1 |
| 09 | 0985635 | Планетарная шестерня | 3 |
| 11 | 1108008 | Упорная шайба | 6 |
| 12 | 1108009 | Вал | 3 |
| 13 | 0985613 | Пружинный штифт | 3 |
| 14 | 0985614 | Шайба | 1 |
| 15 | 0985615 | Водило | 1 |
| 16 | 0985616 | Планетарная шестерня | 4 |
| 17 | 0985611 | Упорная шайба | 8 |
| 18 | 0985617 | Вал | 4 |
| 19 | 0985618 | Пружинный штифт | 4 |
| 20 | 0985619 | Солнечная шестерня | 1 |
| 21 | 0985637 | Солнечная шестерня | 1 |
| 22 | 0985636 | Солнечная шестерня | 1 |
| 23 | 0985622 | Коронная шестерня | 1 |
| 24 | 0985623 | Корпус | 1 |
| 25 | 4350347 | Комплект уплотнений | 1 |
| 26 | 4200411 | Роликовый подшипник | 2 |
| 27 | 4353515 | Гайка | 1 |
| 28 | 0985625 | Стопорная пластина | 1 |
| 29 | 0985626 | Болт | 2 |
| 30 | 0985627 | Корпус | 1 |
| 31 | 0985628 | Палец | 4 |
| 32 | 4672724 | Крышка | 1 |
| 33 | 0985630 | Буттон | 1 |
| 34 | 0985631 | Шариковый подшипник | 1 |
| 35 | 0985632 | Болт | 20 |
| 36 | 0124934 | Болт с внутренним шестигранником | 3 |
| 37 | 0985633 | Пружинная шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
