BER рукоять 2.9m — HITACHI ZX670LC-5G

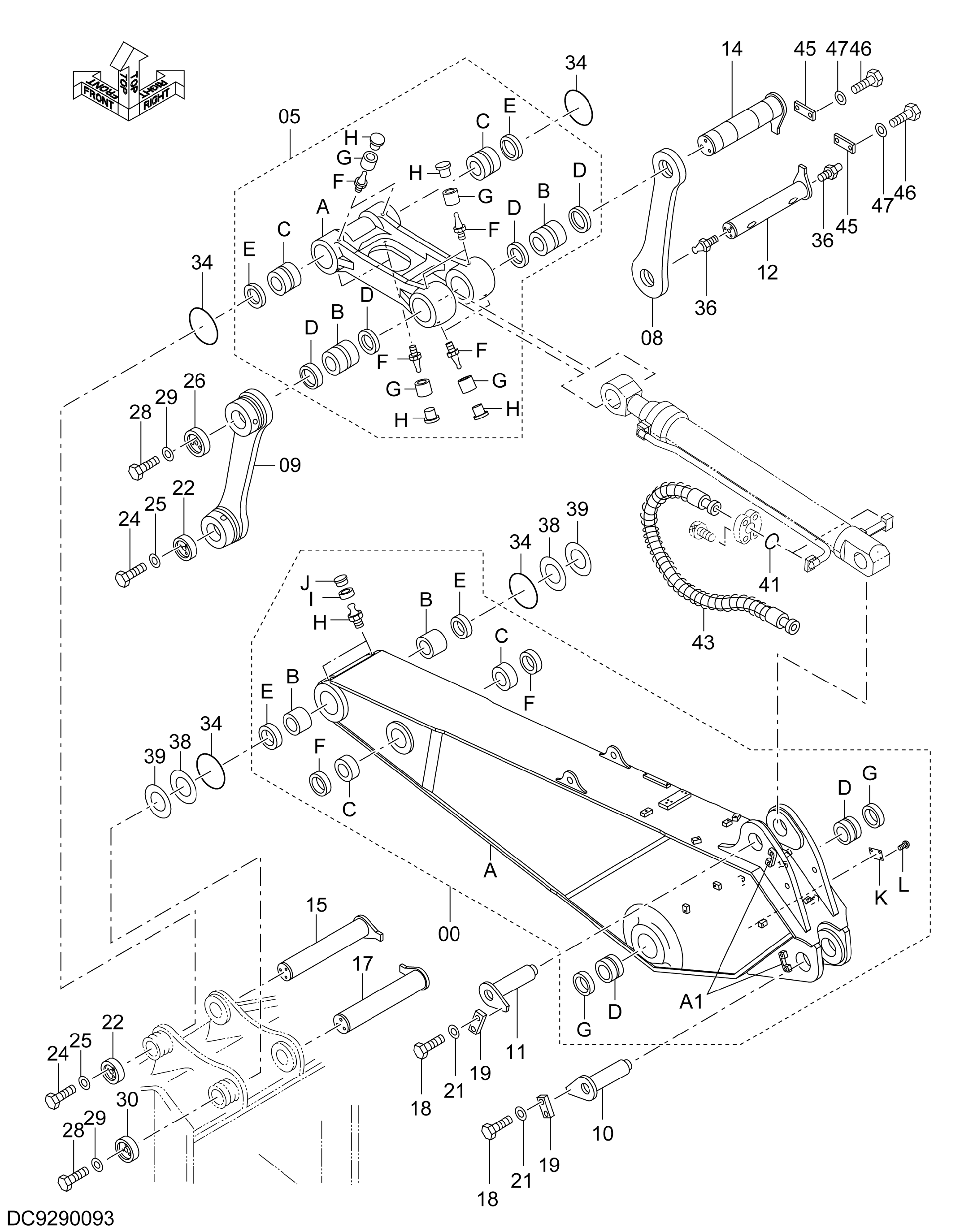

Заводская схема «BER рукоять 2.9m» для HITACHI ZX670LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A-L	9269641	Рукоять	1
00A	5011017	Рукоять укороченный	1
00A1	4379221	Ограничитель	2
00B	4421175	Втулка	2
00C	4129729	Втулка	2
00D	4218719	Втулка	2
00E	4254520	Пылезащитное уплотнение	2
00F	4251212	Пылезащитное уплотнение	2
00G	4251766	Пылезащитное уплотнение	2
00H	J75481	Пресс-маслёнка	2
00I	4130686	Втулка	2
00J	4105912	Колпачок	2
00L	M492564	Приводной винт	4
05A-H	9256932	Тяга A	1
05A	7049432	Тяга	1
05B	4234708	Втулка	2
05C	4474098	Втулка	2
05D	4251753	Пылезащитное уплотнение	4
05E	4324194	Пылезащитное уплотнение	2
05F	J75481	Пресс-маслёнка	8
05G	4130686	Втулка	8
05H	4105912	Колпачок	8
08	8086908	Тяга	1
09	8085373	Тяга	1
10	8102736	Палец	1
11	8102807	Палец	1
12	8102808	Палец	1
14	8101371	Палец	1
15	8102813	Палец	1
17	8106642	Палец	1
18	J912045	Болт	4
19	4122729	Пластина	2
21	J222020	Шайба	4
22	4393378	Ограничитель	2
24	J241645	Болт	6
25	J222016	Шайба	6
26	4393383	Ограничитель	1
28	J912050	Болт	6
29	J222020	Шайба	6
30	4393381	Ограничитель	1
34	4487585	Уплотнительное кольцо	4
36	J75481	Пресс-маслёнка	2
38	4379157	Упорная пластина	2
39	4379158	Упорная пластина	2
41	4508805	Уплотнительное кольцо	2
43	4364317	Шланг	2
45	4450293	Пластина	2
46	J912045	Болт	4
47	J222020	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
