BE стрела 6.8m — HITACHI ZX670LC-5G

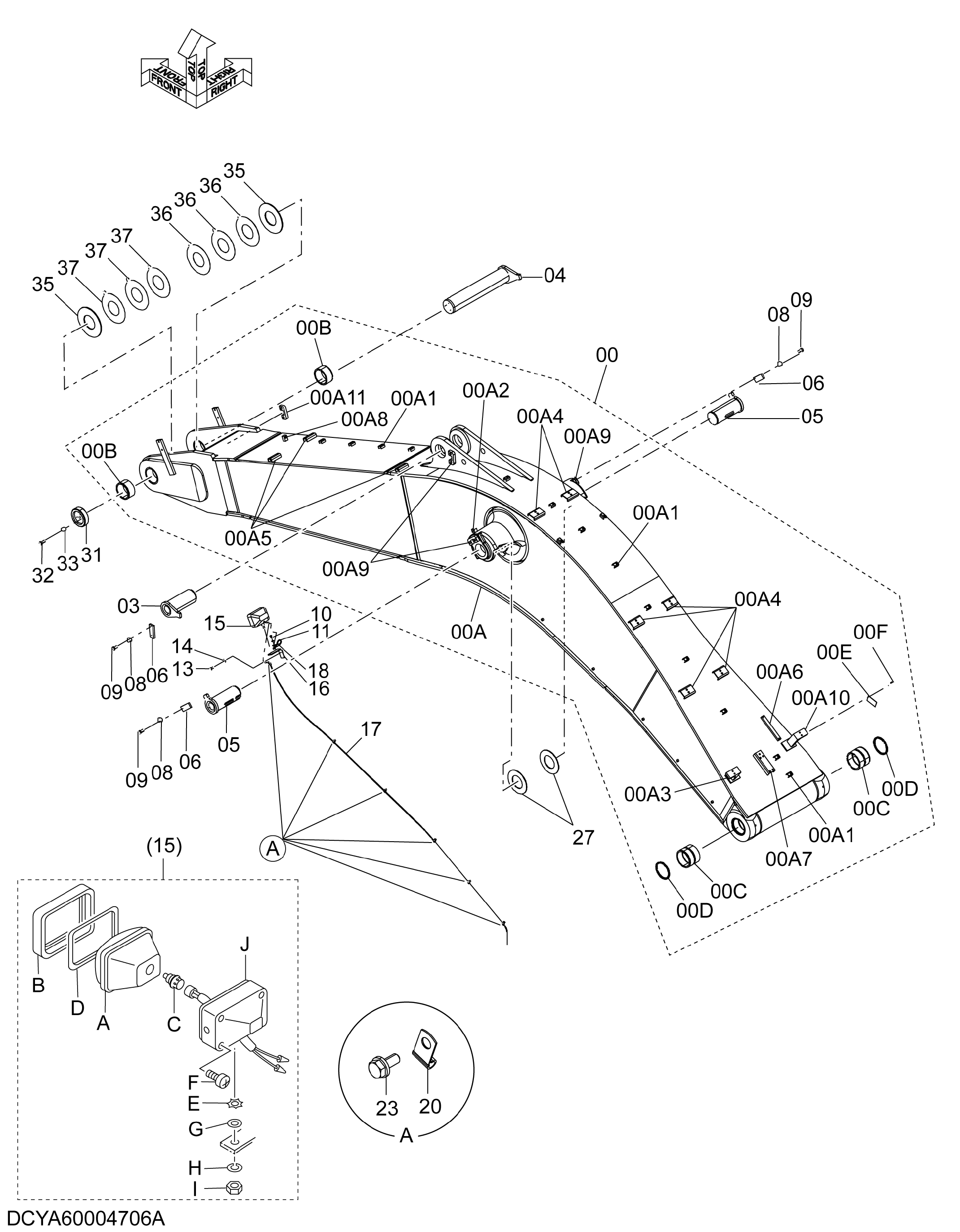

Заводская схема «BE стрела 6.8m» для HITACHI ZX670LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60004681 | Стрела | 1 |
| 00A | YA40004391 | Стрела | 1 |
| 00A1 | 9761677 | Седло винта | 13 |
| 00A2 | 4644727 | Седло винта | 2 |
| 00A3 | 9743801 | Седло винта | 1 |
| 00A4 | 9764267 | Седло винта | 6 |
| 00A5 | 9764781 | Кронштейн | 4 |
| 00A6 | 4645446 | Седло винта | 1 |
| 00A7 | 9765156 | Седло винта | 1 |
| 00A8 | 4612391 | Блок | 1 |
| 00A9 | 4379221 | Ограничитель | 3 |
| 00A10 | 9772312 | Кронштейн | 1 |
| 00A11 | 4651923 | Ограничитель | 1 |
| 00B | 4448085 | Втулка | 2 |
| 00C | 3060122 | Втулка | 2 |
| 00D | 4251754 | Уплотнение даст | 2 |
| 00F | M492564 | Приводной винт | 4 |
| 03 | 8102736 | Палец | 1 |
| 04 | 8102794 | Палец | 1 |
| 05 | 8067794 | Палец | 2 |
| 06 | 4122729 | Пластина | 3 |
| 08 | J222020 | Шайба | 6 |
| 09 | J912045 | Болт | 6 |
| 10 | M430610 | Винт | 1 |
| 11 | A590106 | Плоская шайба | 1 |
| 13 | J901430 | Болт | 1 |
| 14 | J222014 | Шайба | 1 |
| 15 | 4336570 замена: 4326800 | Фара | 1 |
| 15 | 4326800 | Фара | 1 |
| 15A | 4326801 | Ленс блок | 1 |
| 15B | 4326802 | Рама | 1 |
| 15C | 4285648 | Лампа | 1 |
| 15D | 4326803 | Прокладка | 1 |
| 15E | 4307026 | Шайба | 1 |
| 15F | 4307027 | Винт | 4 |
| 15G | A590114 | Плоская шайба | 1 |
| 15H | A590914 | Пружинная шайба | 1 |
| 15I | J952014 | Гайка | 1 |
| 16 | 9765757 | Кронштейн | 1 |
| 17 | 4299948 | Жгут проводов | 1 |
| 18 | 4271788 | Жгут проводов | 1 |
| 20 | 4190271 | Зажим | 6 |
| 23 | J271025 | Болт с шайбой | 6 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 27 | 4645443 | Пластина | 2 |
| 31 | 4393383 | Ограничитель | 1 |
| 32 | J912050 | Болт | 3 |
| 33 | J222020 | Шайба | 3 |
| 35 | 4652309 | Пластина | 2 |
| 36 | 4652310 | Упорная пластина | 3 |
| 37 | 4652311 | Упорная пластина | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
