Топливные трубопроводы — HITACHI ZX670LC-5G

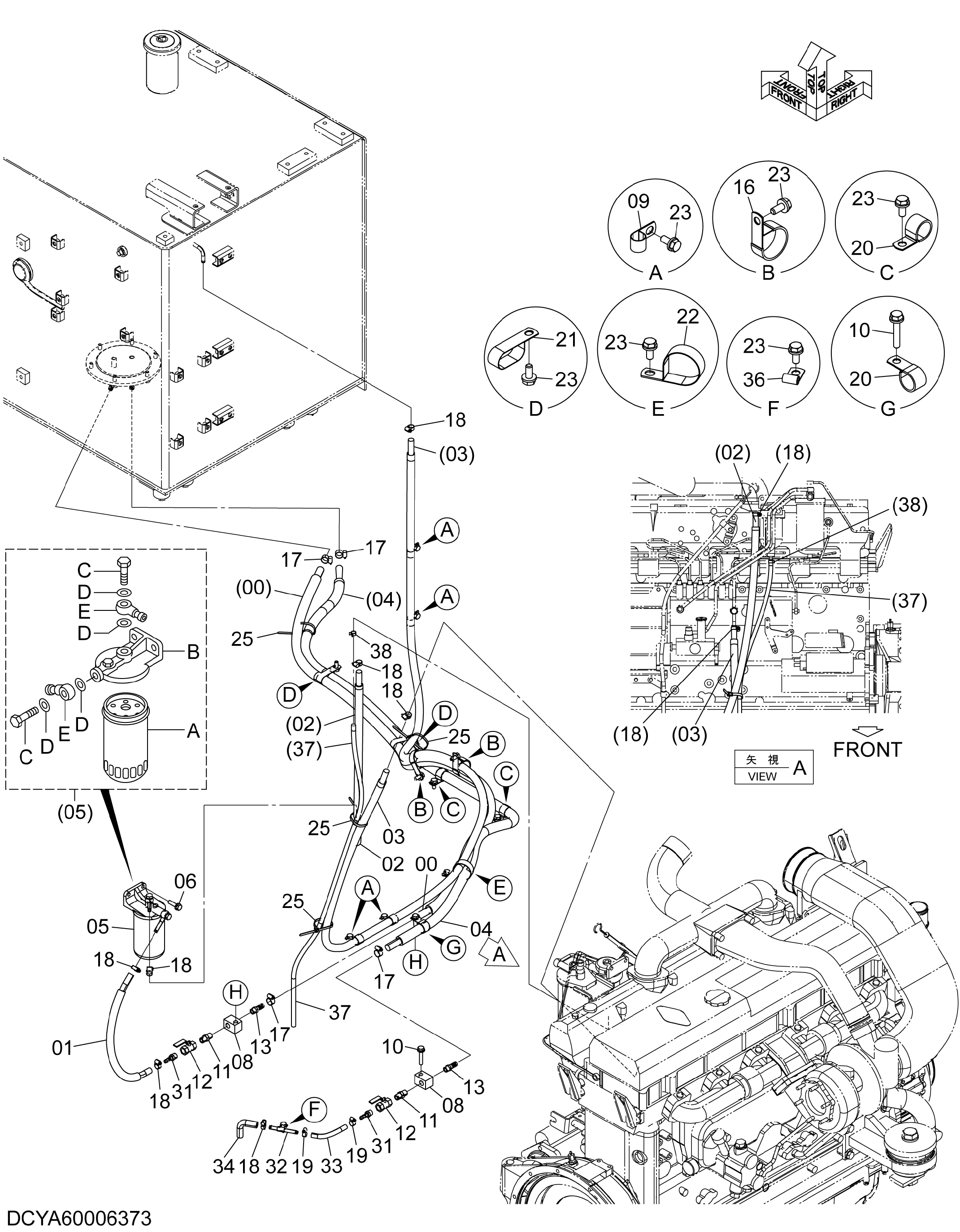

Заводская схема «Топливные трубопроводы» для HITACHI ZX670LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60007460 | Топливный шланг | 1 |
| 00A | YA00010158 | Топливный шланг | 1 |
| 00B | 4657747 | Трубка | 1 |
| 01 | YA60007461 | Топливный шланг | 1 |
| 01A | 4349811 | Топливный шланг | 1 |
| 01B | 4452639 | Трубка | 1 |
| 02 | YA60007462 | Топливный шланг | 1 |
| 02A | 4602150 | Топливный шланг | 1 |
| 02B | 4306189 | Трубка корругатед | 1 |
| 03 | YA60007463 | Топливный шланг | 1 |
| 03A | 4629810 | Топливный шланг | 1 |
| 03B | YA00010162 | Трубка корругатед | 1 |
| 04 | YA60007464 | Топливный шланг | 1 |
| 04A | 4679736 | Топливный шланг | 1 |
| 04B | 4666449 | Трубка | 1 |
| 05 | 4335136 | Топливный фильтр | 1 |
| 05A | 4326739 | Топливный фильтр | 1 |
| 05B | 4326807 | Головка | 1 |
| 05C | 4326740 | Болт | 2 |
| 05D | 4326741 | Прокладка | 4 |
| 05E | 4326742 | Трубка топливный | 2 |
| 06 | J271040 | Болт с шайбой | 2 |
| 06A | J901040 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4723936 | Блок | 2 |
| 09 | 4190277 | Зажим | 4 |
| 10 | J271055 | Болт с шайбой | 2 |
| 10A | J901055 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 94-1702 | Адаптер | 2 |
| 12 | 4209782 | Шаровой клапан | 2 |
| 13 | 4649401 | Адаптер | 2 |
| 16 | 4190265 | Зажим | 2 |
| 17 | 4514699 | Хомут шланга | 4 |
| 18 | 4514700 | Зажим шланг | 7 |
| 19 | 4235205 | Хомут шланга | 2 |
| 20 | 4192035 | Зажим | 3 |
| 21 | 4411911 | Зажим | 2 |
| 22 | 4193816 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 12 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4055312 | Ленточный зажим | 4 |
| 31 | 4489396 | Адаптер | 2 |
| 32 | 4723904 | Соединение | 1 |
| 33 | YA00003108 | Виниловый шланг | 1 |
| 34 | 4714161 | Угловой штуцер | 1 |
| 36 | 4190261 | Зажим | 1 |
| 37 | 4433310 | Виниловый шланг | 1 |
| 38 | 4425139 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
