Топливоподкачивающий насос — HITACHI ZX670LC-5G

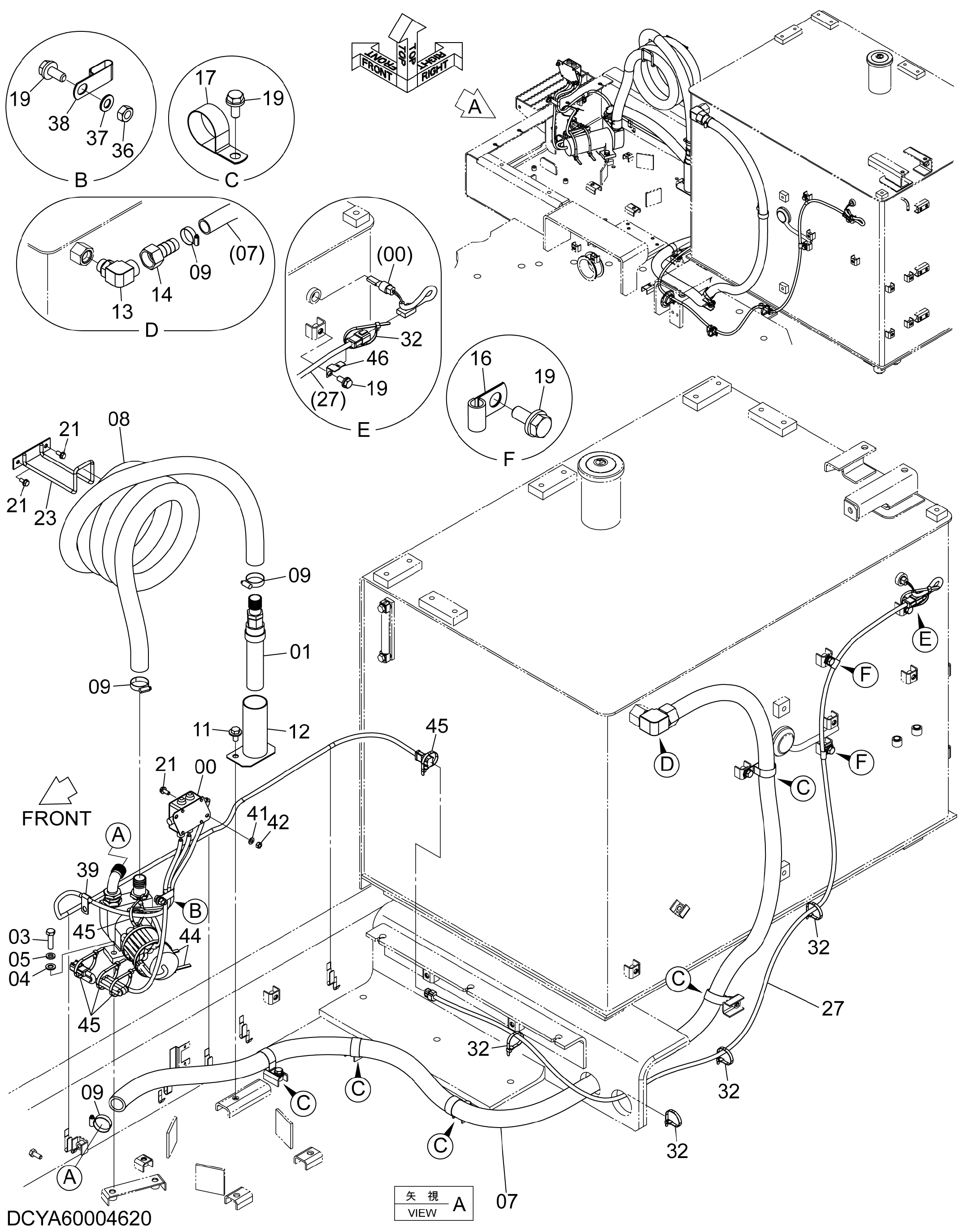

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX670LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659066 | Насос | 1 |
| 01 | 4652243 | Сетчатый фильтр | 1 |
| 03 | J901245 | Болт | 2 |
| 04 | A590112 | Плоская шайба | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 07 | 4665624 | Шланг | 1 |
| 08 | 4658136 | Шланг | 1 |
| 09 | 4011675 | Хомут шланга | 4 |
| 11 | J281225 | Болт с шайбой | 1 |
| 11A | J901225 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | 9768104 | Трубка | 1 |
| 13 | 4169599 | Угловой штуцер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4659280 | Соединение | 1 |
| 16 | 4190261 | Зажим | 2 |
| 17 | 4193848 | Зажим | 5 |
| 19 | J271025 | Болт с шайбой | 9 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | J260820 | Болт с шайбой | 4 |
| 21A | J900820 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 23 | 8105974 | Крюк | 1 |
| 27 | 4722653 | Жгут проводов | 1 |
| 32 | 4055312 | Ленточный зажим | 5 |
| 36 | J950010 | Гайка | 1 |
| 37 | A590110 | Плоская шайба | 1 |
| 38 | 4252877 | Зажим | 1 |
| 39 | 4192018 | Зажим | 1 |
| 41 | A590108 | Плоская шайба | 2 |
| 42 | M500807 | Гайка | 2 |
| 44 | 4121859 | Ленточный зажим | 2 |
| 45 | 4055312 | Ленточный зажим | 5 |
| 46 | 4355515 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
