Электрооборудование (5) — HITACHI ZX670LC-5G

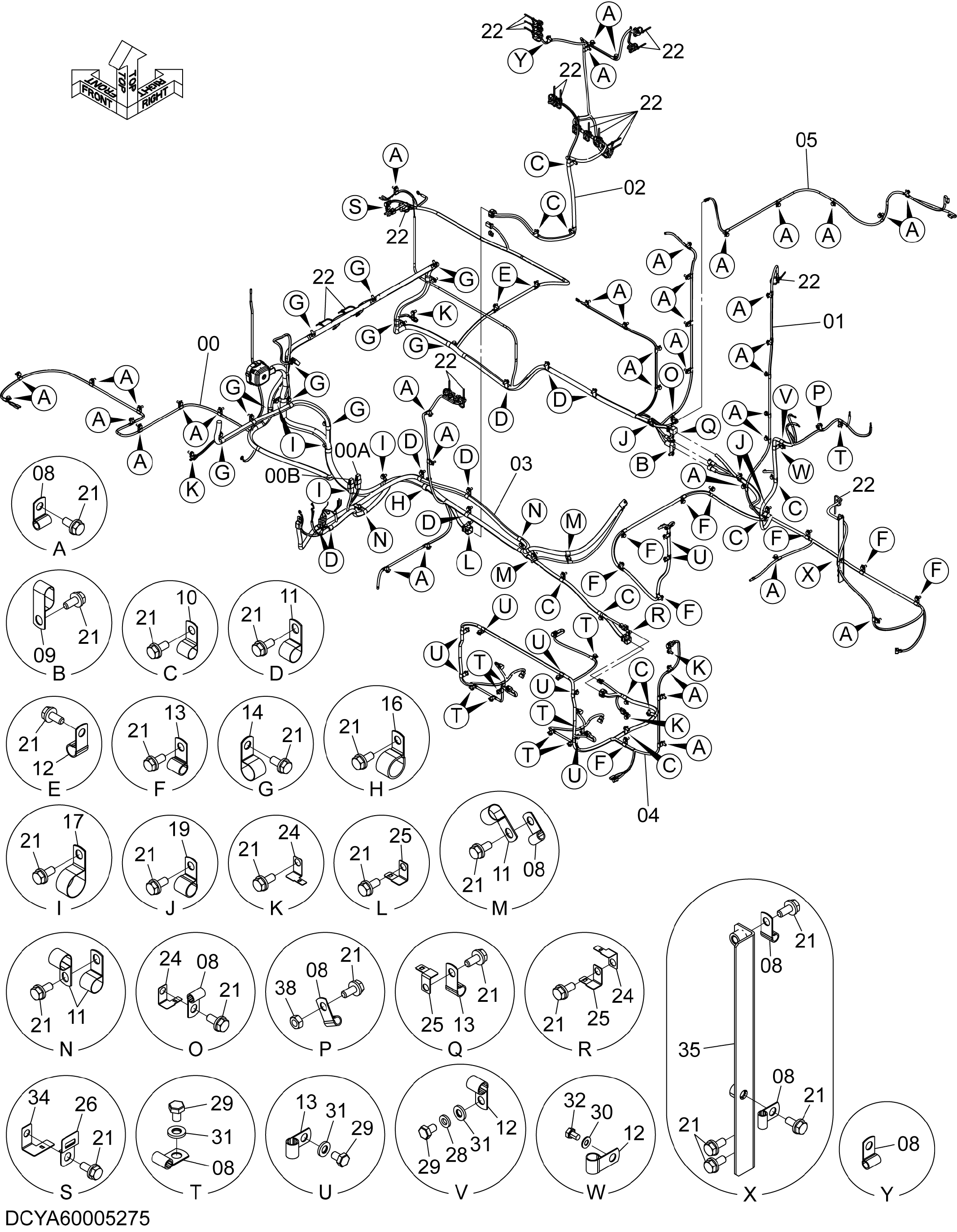

Заводская схема «Электрооборудование (5)» для HITACHI ZX670LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00007061 | Жгут проводов | 1 |
| 00A | 4315323 | Фусибле тяга | 1 |
| 00B | 4315324 | Фусибле тяга | 1 |
| 01 | YA00007062 | Жгут проводов | 1 |
| 02 | 2058044 | Жгут проводов | 1 |
| 03 | 4694613 | Жгут проводов | 1 |
| 04 | YA00007063 | Жгут проводов | 1 |
| 05 | YA00007064 | Жгут проводов | 1 |
| 08 | 4190261 | Зажим | 56 |
| 09 | 4190282 | Зажим | 1 |
| 10 | 4190273 | Зажим | 10 |
| 11 | 4190277 | Зажим | 14 |
| 12 | 4190253 | Зажим | 4 |
| 13 | 4190275 | Зажим | 18 |
| 14 | 4190263 | Зажим | 12 |
| 16 | 4192035 | Зажим | 1 |
| 17 | 4190264 | Зажим | 4 |
| 19 | 4190262 | Зажим | 3 |
| 21 | J271025 | Болт с шайбой | 108 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4055312 | Ленточный зажим | 19 |
| 24 | 4257159 | Кронштейн | 6 |
| 25 | 4418301 | Кронштейн | 3 |
| 26 | 4448037 | Кронштейн | 1 |
| 28 | A590910 | Пружинная шайба | 1 |
| 29 | J901016 | Болт | 18 |
| 30 | A590108 | Плоская шайба | 1 |
| 31 | J222010 | Шайба | 18 |
| 32 | J900812 | Болт | 1 |
| 34 | 4657148 | Кронштейн | 1 |
| 35 | YA40010195 | Кронштейн | 1 |
| 38 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
